تولید
|
ای بی بی |
|
مدل
|
G122-824-002
|
| شماره پ.ن. |
G122-824-002
|
| کاتالوگ | قطعات یدکی |
| توضیحات |

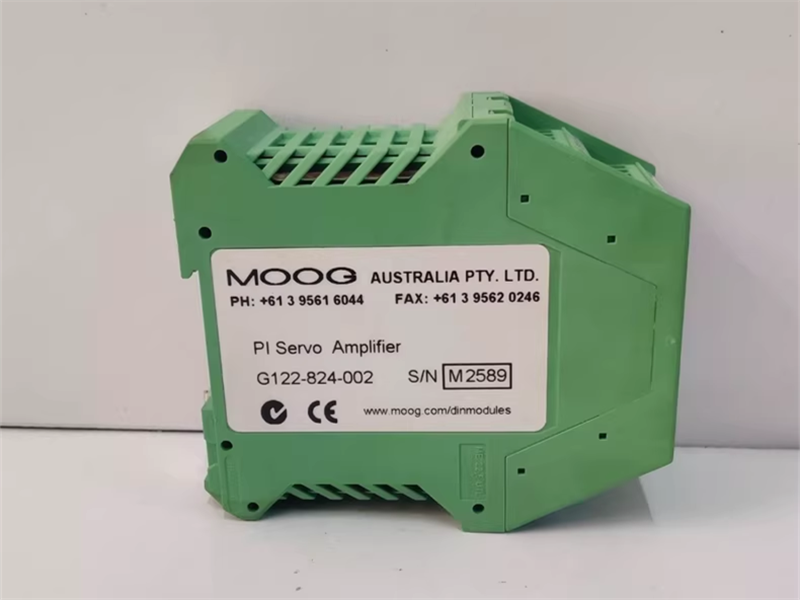

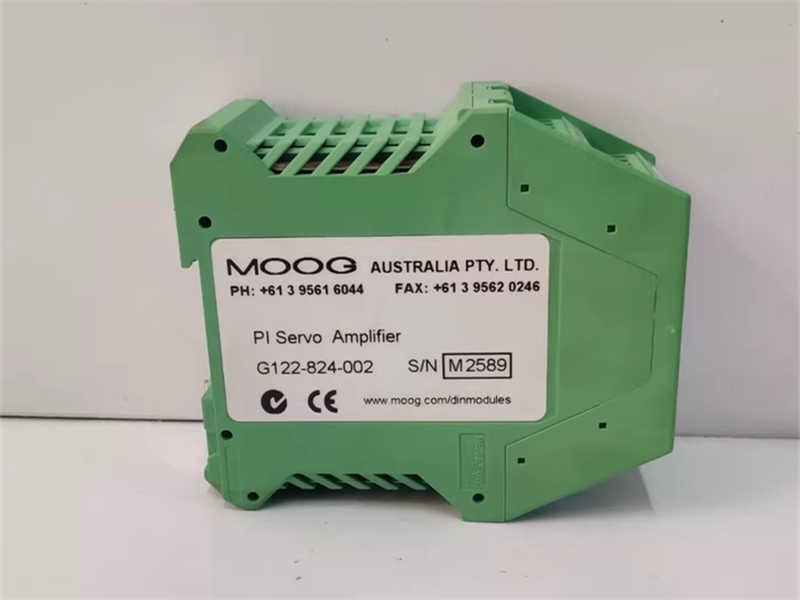

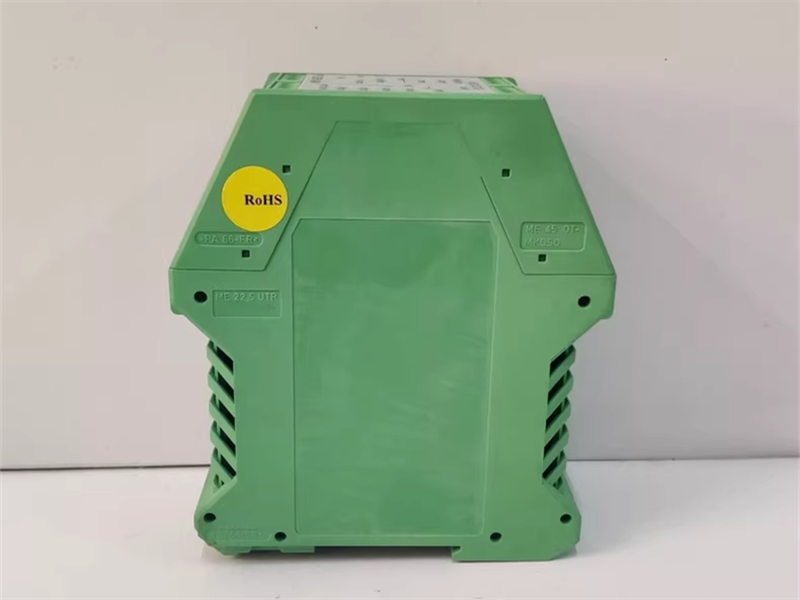

تقویتکننده سروو PI
|
| مبدا | استرالیا |
| کد HS |
۸۵۳۷۱۰۹۸
|
| ابعاد |
10 * 11 * 4.5 (سانتی متر)
|
| وزن | ۰.۱۸ کیلوگرم |
شرح:
سروو آمپلی فایر PI مدل G122-824 در کاربردهای حلقه بسته که در آنها به یک تقویت کننده تناسبی و/یا انتگرالی نیاز است، استفاده میشود. کلیدهای انتخابگر داخل تقویت کننده، امکان انتخاب تناسبی، انتگرالی یا هر دو را فراهم میکنند. بسیاری از جنبههای ویژگیهای تقویت کننده را میتوان با کلیدهای داخلی انتخاب کرد. این امر امکان استفاده از یک تقویت کننده را در کاربردهای مختلف فراهم میکند.
گزینههای پیکربندی ارائه شده نتیجه سالها تجربه در طراحی و راهاندازی سیستمهای حلقه بسته است.
تقویتکننده سروو از الکترونیک آنالوگ استفاده میکند. این تقویتکننده سه سیگنال ورودی، دو سیگنال تک سر و یک سیگنال تفاضلی را میپذیرد. این سیگنالها با هم جمع میشوند تا یک سیگنال خطا تولید کنند که سپس به صورت تناسبی تقویت و همچنین انتگرالگیری میشود. سیگنالهای تناسبی و انتگرالی با هم سوئیچ میشوند و به صورت جریان یا ولتاژ برای راهاندازی یک سروو سوپاپ خروجی میدهند.

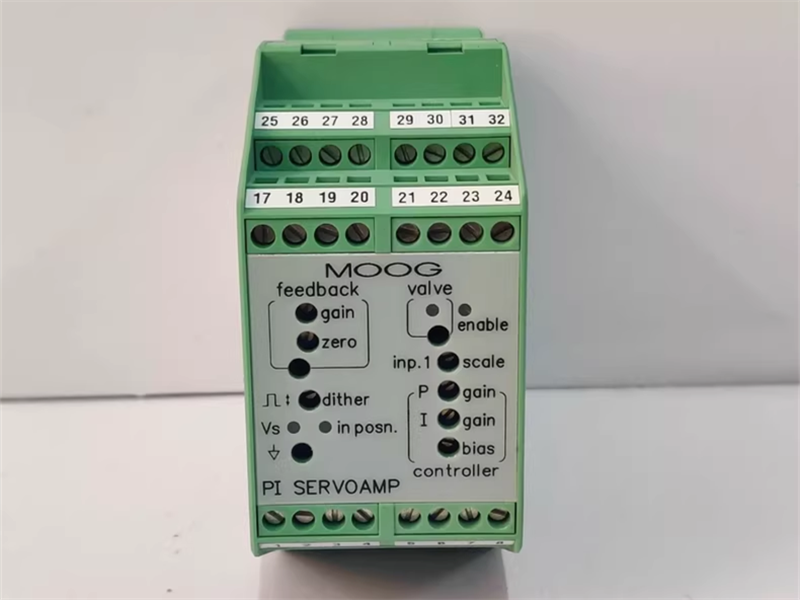

پایههای تنظیم پنل جلویی، نشانگرهای LED و نقاط تست، امکان راهاندازی سریع و آسان را فراهم میکنند و به عیبیابی کمک میکنند. سروو آمپلیفایر در یک محفظه نصب ریلی DIN جمع و جور قرار گرفته و به منبع تغذیه +24 ولت نیاز دارد.
ویژگیها
- کنترل P، I یا P&I
- پنل جلویی کاربرپسند با LEDها و نقاط تست
- دو ورودی تکسر، یکی قابل تغییر
- ورودی تفاضلی با صفر و بهره
- خروجی تحریک مبدل بازخورد
- عبارت مشتق بازخورد اختیاری
- خروجی «در موقعیت»
- دیتر
- فعال کردن ورودی
- محفظه ریلی DIN جمع و جور
- دارای نشان CE
| مورد | مشخصات کلیدی |
|---|---|
| حالت کنترل | P، I، یا P & I (قابل انتخاب داخلی) |
| سیگنالهای ورودی | دو ورودی تکسر و یک ورودی فیدبک تفاضلی |
| نوع بازخورد | ±10 ولت یا 4-20 میلی آمپر، سوئیچ قابل انتخاب |
| نوع خروجی | خروجی ولتاژ یا جریان، قابل انتخاب |
| محدوده خروجی | ±10 ولت یا تا ±50 میلی آمپر |
| حداکثر خروجی | تا ±100 میلیآمپر (انتخاب جریان ترکیبی) |
| تنظیم بهره | بهرههای تناسبی و انتگرالی به طور مستقل قابل تنظیم |
| تابع دیتر | دیتر داخلی ۲۰۰ هرتز، روشن/خاموش قابل انتخاب |
| فعال کردن عملکرد | ورودی فعالسازی ۲۴ ولت خارجی |
| منبع تغذیه | ۲۴ ولت DC (محدوده عملیاتی ۲۲ تا ۲۸ ولت) |
| نصب | ریل DIN |
| دمای عملیاتی | ۰ تا +۴۰ درجه سانتیگراد |
| انطباق | دارای نشان CE |
سوالات متداول (FAQ)
Q1: تقویتکننده چه نوع سیگنالهای ورودی را میپذیرد؟
تقویتکننده سروو دو ورودی تکسر و یک ورودی فیدبک تفاضلی را میپذیرد. یکی از ورودیهای تکسر قابل تنظیم است، در حالی که ورودی فیدبک از سیگنالهای ±10 ولت یا 4-20 میلیآمپر پشتیبانی میکند که از طریق سوئیچهای داخلی قابل انتخاب هستند.
سوال ۲: آیا میتوان از توابع تناسبی و انتگرالی به طور مستقل استفاده کرد؟
بله. این تقویتکننده امکان کنترل P&I فقط تناسبی، فقط انتگرالی یا ترکیبی را فراهم میکند. حالت کنترل به صورت داخلی انتخاب میشود و انعطافپذیری را برای استراتژیهای کنترلی مختلف فراهم میکند.
سوال ۳: آیا کنترل مشتق (D) در دسترس است؟
یک تابع فیدبک مشتق (سرعت) را میتوان با استفاده از یک مقاومت افزونه و خازن ثابت پیادهسازی کرد. این گزینه معمولاً برای بهبود پاسخ دینامیکی در کاربردهای خاص استفاده میشود.
Q4: چه فرمتهای خروجی پشتیبانی میشوند؟
مرحله خروجی را میتوان برای خروجی ولتاژ (±10 ولت) یا خروجی جریان پیکربندی کرد. محدودههای جریان چندگانه در دسترس هستند که به تقویتکننده اجازه میدهد طیف وسیعی از شیرهای سروو را مستقیماً راهاندازی کند.
سوال ۵: دیتر چگونه پیادهسازی میشود و چرا استفاده میشود؟
این تقویتکننده شامل یک نوسانساز دیتر داخلی با فرکانس ثابت ۲۰۰ هرتز است. دیتر را میتوان از طریق یک سوئیچ فعال یا غیرفعال کرد و برای کاهش اصطکاک سوپاپ و بهبود عملکرد در سرعت پایین استفاده میشود.
سوال ۶: آیا تقویتکننده، تحریک لازم برای مبدلهای فیدبک را فراهم میکند؟
بله. یک خروجی تحریک +10 ولت تنظیمشده برای مبدلهای فیدبک فراهم شده است که سیمکشی سیستم را ساده کرده و نیاز به منابع تغذیه خارجی را کاهش میدهد.
لینک دیتاشیت:
فایل PDF تقویت کننده سروو موگ PI مدل G122-824-002
