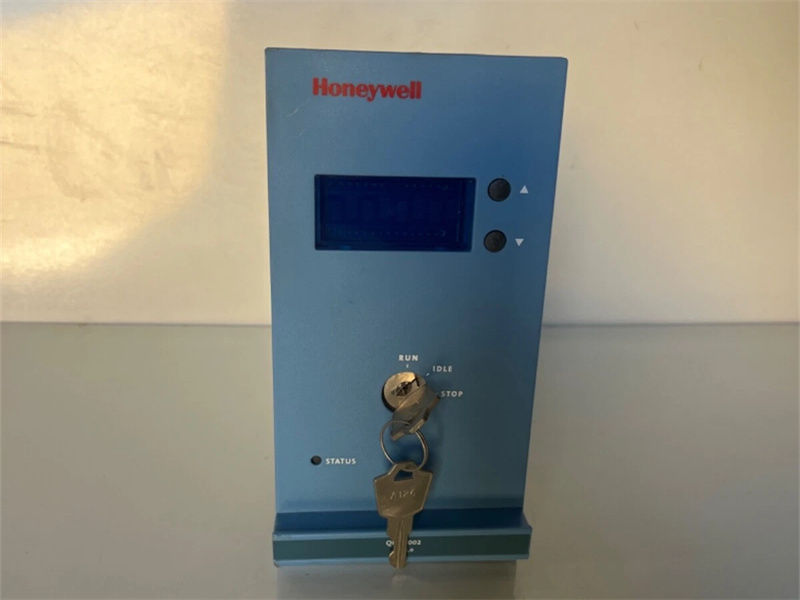

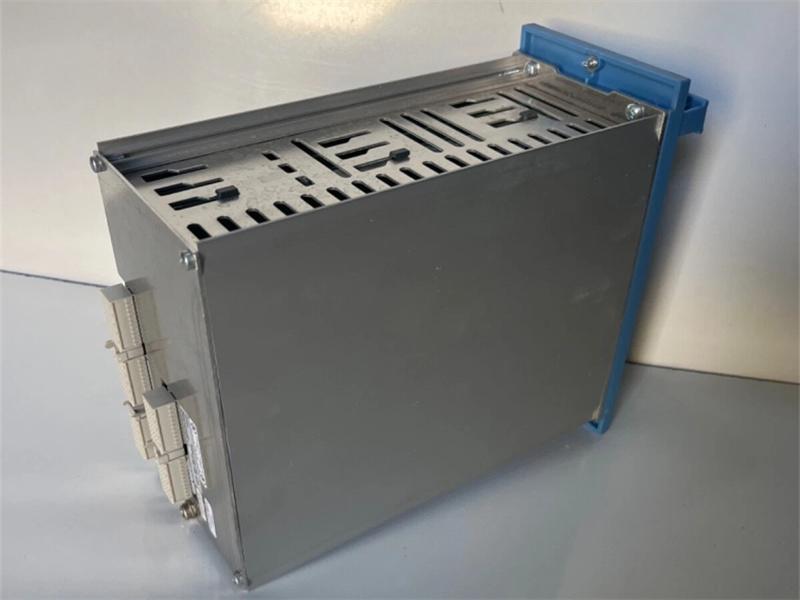

FC-QPP-0002 FC-USI-0002 FC-DCOM-232/485 پردازنده چهار هسته ای هانیول

شرح:

بسته پردازنده چهارگانه ( QPP-0002 ) نسل دوم ماژول پردازش (با عملکرد بهبود یافته) Safety Manager است و در شاسی کنترلر قرار دارد (به بخش CPCHAS-0001 یا CPCHAS-0002 یا CPCHAS-0003 مراجعه کنید).

The QPP-0002 با قطعات یدکی عقب‌رونده سازگار است و یک قطعه یدکی تک‌تک برای QPP-0001 ، هنگام نصب در Safety Managers با سیستم عامل R121 یا بالاتر.
یک کنترل‌کننده‌ی غیر افزونه شامل یکی است QPP-0002 ماژول، یک کنترل‌کننده افزونه شامل دو QPP0002 ماژول ها.
جایگاه بسته‌های پردازنده چهارگانه درون شاسی کنترلر از پیش تعیین شده است (به محل قرارگیری ماژول‌های پردازنده کنترل مراجعه کنید).
بسته پردازنده چهارگانه ( QPP-0002 ) قلب مدیر ایمنی است. این بخش تمام عملیات سیستم را کنترل می‌کند. QPP-0002 ماژول سیگنال‌های ورودی IO را می‌خواند و فایل کنترل‌کننده را همانطور که توسط کاربر در نمودارهای منطقی عملکردی (FLD) گرافیکی ایجاد شده است، اجرا می‌کند. نتایج فایل کنترل‌کننده سپس به رابط‌های خروجی منتقل می‌شوند. در پیکربندی‌های مدیر ایمنی با یک کنترل‌کننده اضافی، این دو QPP-0002 ماژول‌ها عملیات خود را از طریق یک لینک ارتباطی افزونه اختصاصی بین دو پردازنده کنترل، هماهنگ می‌کنند. آزمایش مداوم سخت‌افزار مدیر ایمنی توسط QPP-0002 این ماژول، کنترل ایمن فرآیند و همچنین تشخیص گسترده سیستم و تجهیزات فرآیند را تضمین می‌کند.
The QPP-0002 این ماژول دارای دو پردازنده و دو مجموعه حافظه است. مقایسه‌کننده‌های سخت‌افزاری داده‌ها، هر عمل خواندن و نوشتن پردازنده‌ها را مقایسه می‌کنند و در صورت مشاهده هرگونه تفاوت در داده‌ها، watchdog را فعال می‌کنند. سخت‌افزار تست اضافی، امکان تست کامل ماژول QPP-0002 را برای دستیابی به پوشش تشخیصی بالاتر از 99٪ فراهم می‌کند. این امر به ... QPP-0002 ماژولی برای اجرای برنامه‌های کاربردی تا سطح SIL3 و شامل آن بدون محدودیت زمانی. پیکربندی‌های کنترلر افزونه منجر به معماری رأی‌گیری 2004D می‌شود.
جزئیات:
· دو پردازنده که به صورت همزمان کار می‌کنند
· حافظه فلش برای سیستم و برنامه کاربردی
· حافظه فلش برای پشتیبان‌گیری از سیستم و برنامه‌های کاربردی
· رم با باتری پشتیبان (باتری در BKM-0001 قرار دارد)
· یک لینک ارتباطی افزونه با پردازنده کنترل دیگر
· حافظه رم برای داده‌های لینک ارتباطی افزونه
· مقایسه‌کننده‌های داده برای پردازنده‌ها و حافظه آنها
· تبادل داده با ماژول‌های ارتباطی آن
· مانیتور حداقل و حداکثر زمان اجرا
· مدیریت کننده خطای حافظه
· قابلیت ۱oo2D
· مانیتورینگ ۲۴ ولت و ۵ ولت
· ورودی خاموش کردن اضطراری (24 ولت)
· دو خروجی (برای ورودی/خروجی غیر افزونه یا افزونه)
سوالات متداول:
۱. مدل جایگزین FC-QPP-0002 چیست؟
FC-USI-0003
۲. رتبه‌بندی IP چیست؟
IP65 (ضد گرد و غبار و ضد آب) رایج است.
۳. چگونه کدهای خطا یا نشانگرهای LED را تفسیر کنم؟
چراغ قرمز ثابت/چشمک زن ممکن است نشان دهنده قطعی برق یا نقص حسگر باشد.
برای عیب‌یابی به جدول کدهای خطا در دفترچه راهنما مراجعه کنید.

لینک دیتاشیت:

FC-QPP-0002 FC-USI-0002 FC-DCOM-232/485 پردازنده چهار هسته‌ای هانیول PDF برگه اطلاعات
