ساخت |
HIMA |
|
مدل |
F35 011 |
|
شماره قطعه |
982200416 |
|
کاتالوگ |
HIMatrix |
|
توضیحات |
کنترلر مرتبط با ایمنی |
|
مبدأدر |
Germany |
|
HSکد |
85389091 |
|
ابعاد |
20*6*15 (سانتیمتر) |
|
وزن |
1.2 کیلوگرم |

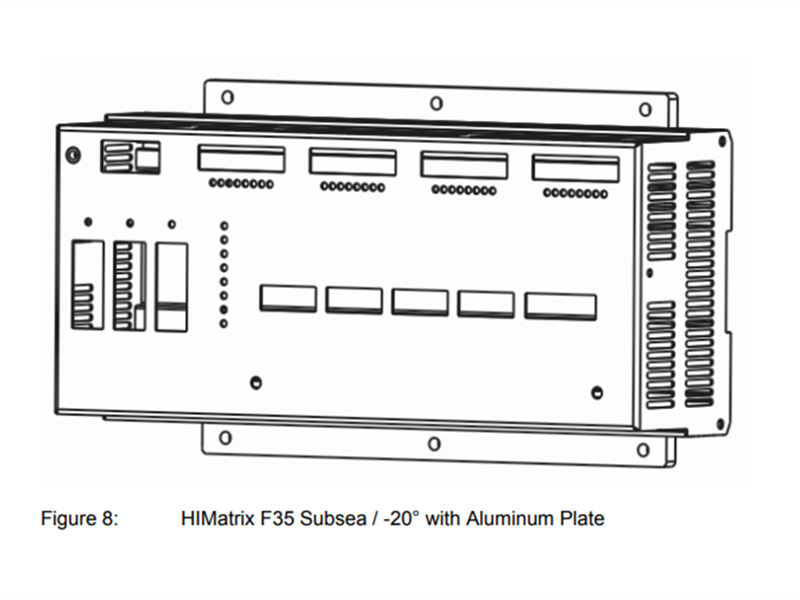

این مدل HIMatrix F35 011 برای استفاده در بازه دمایی گسترده -20…+60 درجه سانتیگراد طراحی شده است. اجزای الکترونیکی با یک لاک محافظ پوشش داده شدهاند.
عملکرد ایمنی
این ماژول جریان دستگاههای متصل را با دقت مرتبط با ایمنی اندازهگیری کرده و تغذیه فرستنده را با حداقل ولتاژ تضمینشده فراهم میکند.
عملکرد ایمنی مطابق با SIL 3 انجام میشود.
واکنش در صورت بروز خطا
در صورت وقوع خطا، ماژول به حالت ایمن وارد شده و متغیرهای ورودی اختصاصیافته مقدار اولیه (مقدار پیشفرض = 0) را به برنامه کاربر ارسال میکنند.
مقادیر اولیه باید روی 0 تنظیم شوند تا اطمینان حاصل شود در صورت بروز خطا، متغیرهای ورودی مقدار 0 را به برنامه کاربر ارسال کنند. اگر بهجای مقدار فرایندی، مقدار خام ارزیابی شود، کاربر باید تابع پایش و مقدار در حالت خطا را در برنامه کاربر پیادهسازی کند.

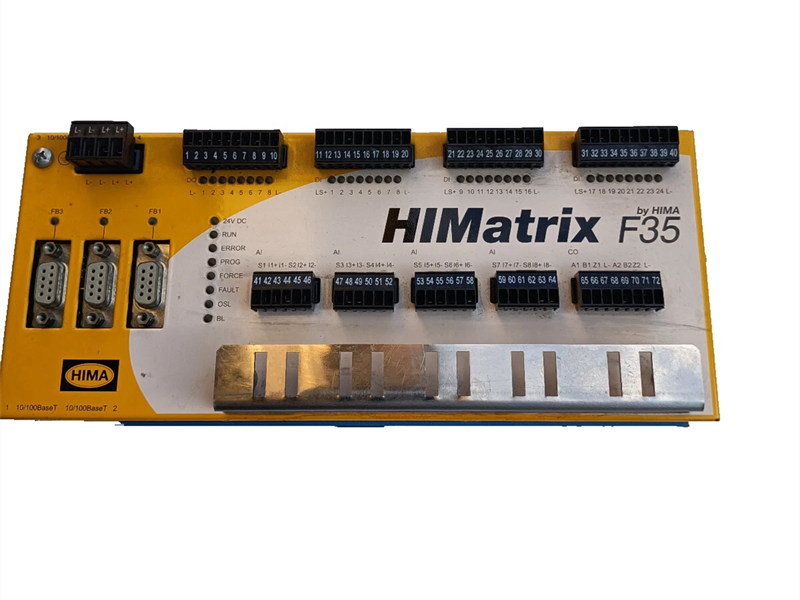

ماژول LED خطا را روی پنل جلویی فعال میکند.
برچسب نوع
- برچسب نوع شامل جزئیات مهم زیر است:
- نام محصول
- علامت انطباق
- بارکد (کد 2بعدی یا 1بعدی)
- شماره قطعه (Part-No.)
- شاخص بازبینی سختافزار (HW Rev.)
- شاخص بازبینی نرمافزار (SW Rev.)
- ولتاژ کاری (توان)
- مشخصات Ex (در صورت وجود)
- سال تولید (Prod-Year:)
کنترل کیفیت:
س1: سطح یکپارچگی ایمنی (SIL) مدل F35 011 چیست؟
ج1: F3335 برای کاربردهای مرتبط با ایمنی تا سطح SIL 3 مطابق با IEC 61508 تأیید شده است.
س2: آیا F35 011 میتواند در مناطق خطرناک استفاده شود؟
ج2: بله، این محصول دارای گواهی آزمون نوع EC از ATEX برای [EEx ib] IIC است و برای کاربردهای زون 1 مناسب میباشد. خروجیها ذاتاً ایمن هستند.
س3: چه نوع تجهیزات میدانی میتوانند متصل شوند؟
ج3: این ماژول میتواند شیرهای برقی ذاتاً ایمن (طبق لیست موجود در دیتاشیت) را کنترل کرده و فرستندههای ذاتاً ایمن 0/4-20 میلیآمپر را تغذیه کند.
س4: آیا ماژول به خنکسازی نیاز دارد؟
ج4: بله، تهویه اجباری از طریق فن (K9203 یا K9212) الزامی است. در زیرقفسه H41q، فن K9212 باید مستقیماً زیر ماژول نصب شود.
س5: آیا خروجیها میتوانند بهصورت موازی سیمکشی شوند؟
ج5: بله، دو مدار خروجی از یک یا دو ماژول X-BLK01 میتوانند برای عملکرد افزونه بهصورت موازی سیمکشی شوند، با رعایت مقادیر حداکثر کاهشیافته.
