تولید
|
ای بی بی |
|
مدل
|
اف ۳۲۳۷ |
| شماره پ.ن. |
اف ۳۲۳۷
|
|
کاتالوگ
|
ماژول ورودی ۸-فولدی |
|
توضیحات
|
ماژول ورودی مرتبط با ایمنی ۸ کاناله
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
2 * 19 * 12.8 (سانتی متر)
|
| وزن | ۰.۱۴ کیلوگرم |
شرح:

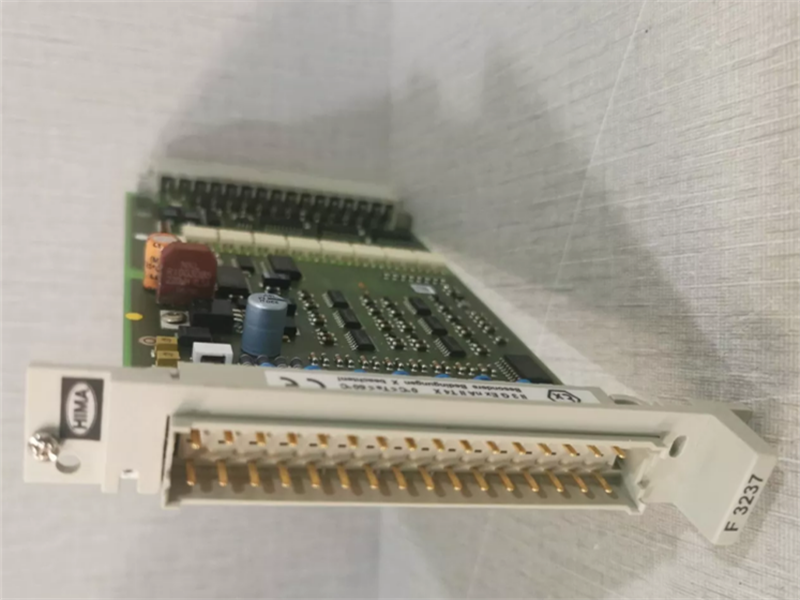

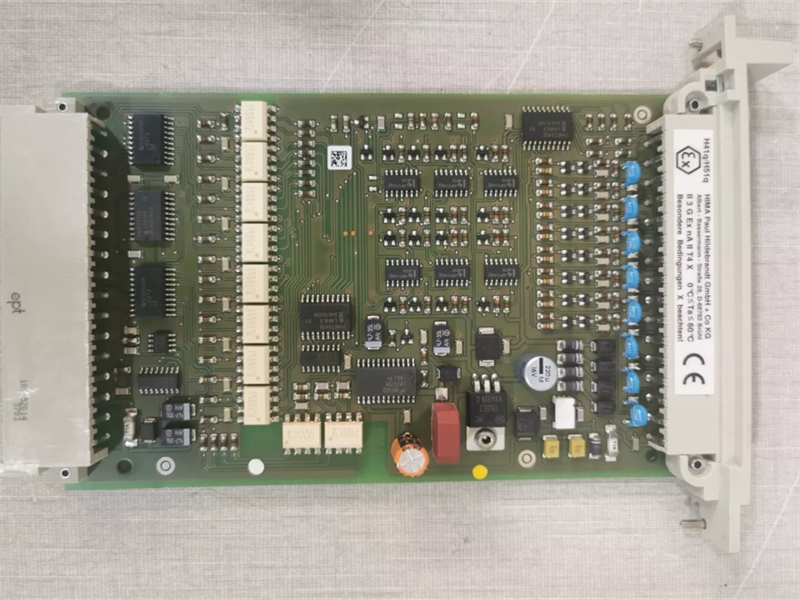

HIMA F 3237 یک ماژول ورودی 8 کاناله مرتبط با ایمنی است که برای کاربردهای SIL 3 طراحی شده است و برای اتصال سوئیچهای مجاورتی مرتبط با ایمنی، سوئیچهای مجاورتی مطابق با استانداردهای DIN 19234 (NAMUR) و سنسورهای مقاومتی استفاده میشود.
این یک جزء کلیدی از سیستم ایمنی HIMA HIMatrix است و برای استفاده در صنایع مختلف، از جمله فرآیند، تولید برق و حمل و نقل، دارای گواهینامه است. ماژول HIMA F3237 برای کاربردهایی که نیاز به نظارت قوی بر ورودیهای مرتبط با ایمنی دارند، مناسب است و از انطباق با استانداردهای ایمنی سختگیرانه و عملکرد قابل اعتماد در محیطهای صنعتی اطمینان حاصل میکند.
این سیستم، مدارهای کوتاه و باز را به صورت بلادرنگ رصد میکند و حلقههای ایمنی را اجرا میکند تا در صورت خرابی سنسور یا مدار، سیستم وارد حالت ایمن شود.
این ماژول دارای طراحی جمع و جور برای ادغام آسان در کابینتهای کنترل است. این ماژول دارای قابلیتهای جامع خودآزمایی است و به طور خودکار در حین کار آزمایشهایی را انجام میدهد تا از صحت عملکرد آن اطمینان حاصل شود و در نتیجه الزامات سطح ۳ یکپارچگی ایمنی در استانداردهای سختگیرانه ایمنی بینالمللی را برآورده میکند.
پارامترها:
تعداد کانالها: ۸
نوع ورودی: تک کاناله، ایزوله گالوانیکی
محدوده ولتاژ ورودی: ۲۴ ولت DC
جریان ورودی: ۲ آمپر
زمان پاسخ: ۲ میلیثانیه
پوشش تشخیصی: ۱۰۰٪
امتیاز SIL: 3
زمان سوئیچینگ: تقریباً 10 میلیثانیه
نقاط عملیاتی
- سیگنال 0: 0.35≤IE≤1.2 میلی آمپر
- ۱ سیگنال: ۲.۱≤IE≤۶.۰ میلی آمپر
- قطع سیم: 0.28 میلی آمپر
- اتصال کوتاه: > 6.5 میلی آمپر
طول خط: ۱۰۰۰ متر (? = ۰.۵ میلیمتر مربع)
ولتاژ تغذیه: ۸.۲ ولت آمریکایی
شنت R*: ۶۸۱ اهم؛ ۱٪؛ ۰.۲۵ وات
فضای مورد نیاز: ۴ TE
داده های عملیاتی: 5 ولت =: 90 میلی آمپر; 24 V=: 170 میلی آمپر
ویژگیها:
- ایزولاسیون گالوانیک
محافظ در برابر خطاهای الکتریکی
- پوشش تشخیصی بالا
ماژول را از نظر خطاها رصد میکند و از عملکرد صحیح آن اطمینان حاصل میکند.
- نصب و نگهداری آسان
طراحی شده برای راهاندازی و نگهداری آسان
- ورودی سیگنال ایمنی
۸ کانال مستقل برای دریافت سیگنالهای ورودی دیجیتال از سنسورهای مرتبط با ایمنی (مانند دکمههای توقف اضطراری، کلیدهای محدودکننده و غیره) فراهم میکند.
- نظارت بر مدار
مدارهای ورودی را برای مدارهای باز و اتصال کوتاه نظارت میکند. پس از تشخیص ناهنجاریهای مدار، ماژول بلافاصله خطا را گزارش میدهد تا از پردازش سیگنالهای اشتباه جلوگیری شود.
- پوشش تشخیصی بالا
این ماژول به طور خودکار در حین کار، تستهای تشخیصی مختلفی مانند تستهای قابلیت سوئیچ و تستهای تداخل مدار ورودی را انجام میدهد تا از عملکرد مناسب و پوشش تشخیصی بالا اطمینان حاصل شود.
- رعایت استانداردهای ایمنی
این ماژول الزامات سطح ایمنی SIL 3/Cat.4 را برآورده میکند و آن را به انتخابی ایدهآل برای ساخت سیستمهای ابزار دقیق ایمنی با قابلیت اطمینان بالا (SIS) تبدیل میکند.
- نشانگرهای وضعیت LED
پنل جلویی ماژول معمولاً دارای نشانگرهای LED برای نمایش وضعیت سیگنال هر کانال و وضعیت عملیاتی ماژول است که تشخیص سریع توسط پرسنل حاضر در محل را تسهیل میکند.
لینک دیتاشیت:
ماژول ورودی مرتبط با ایمنی F 3237 ABB 8 کاناله PDF
