تولید
|
امرسون/ایپرو |
|
مدل
|
KJ3221X1-BK1
|
| شماره پ.ن. |
12P4704
|
| کاتالوگ | ن/ل |
|
توضیحات
|

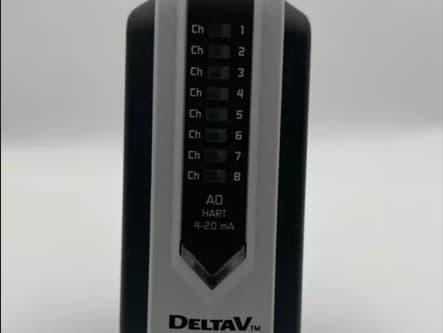

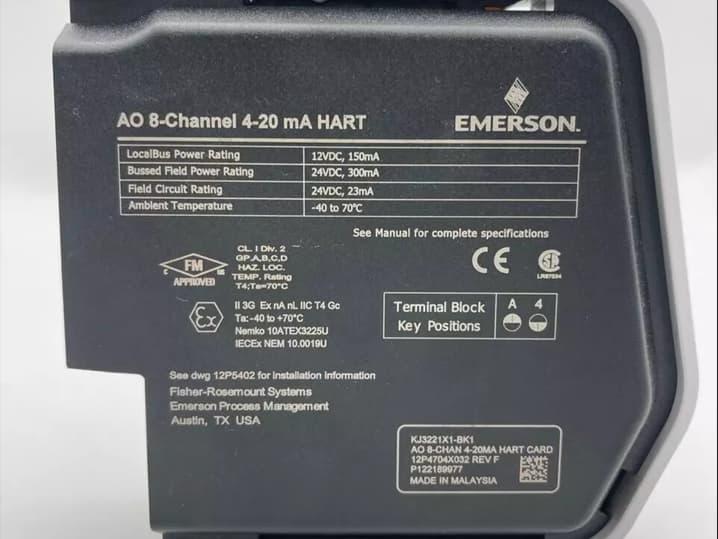

کارت EEMERSON DELTAV KJ3221X1-BK1 AO: 8 کانال 4-20 میلی آمپر HART 12P4704 SE4005S2B1
|
| مبدا | ایالات متحده آمریکا/آلمان |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۲۲ * ۱۴ * ۵ (سانتی متر)
|
| وزن | ۱ کیلوگرم |
شرح:
KJ3221X1-BK1
نوع محصول: ماژول هارت آنالوگ Emerson DeltaV
سری S.
۸ کاناله.
۴-۲۰ میلی‌آمپر.
برق باس محلی: ۱۲ ولت DC با جریان ۱۵۰ میلی‌آمپر.
توان میدان باس: ۲۴ ولت DC در ۳۰۰ میلی‌آمپر.
مدار میدان: ۲۴ ولت DC در ۲۳ میلی‌آمپر/کانال.
دمای محیط: -40°C تا +70°C.
شوک: ۱۰ گرم ½ موج سینوسی به مدت ۱۱ میلی‌ثانیه.
ارتعاش: ۱ میلی‌متر از ۲ تا ۱۳.۲ هرتز، ۰.۷ گرم از ۱۳.۲ تا ۱۵۰ هرتز.
آلاینده‌های هوابرد: ISA-S71.04 –1985 آلاینده‌های هوابرد کلاس G3.
رطوبت نسبی: ۵ تا ۹۵٪ غیر متراکم.
بلوک ترمینال: از کلید بلوک ترمینال در موقعیت A4 استفاده می‌کند.
پروتکل ارتباطی: از پروتکل HART (مبدل از راه دور آدرس‌پذیر بزرگراه) استفاده می‌کند.
رتبه‌بندی‌های اتمسفر خطرناک: برای اتمسفر خطرناک II 3G Ex nA nL IIC Gc رتبه‌بندی شده است.
جدا کردن و قرار دادن: برق میدان که به این دستگاه داده می‌شود، چه در ترمینال میدان و چه به صورت برق میدان باس‌دار از طریق کریر، باید قبل از جدا کردن یا اتصال دستگاه جدا شود. این دستگاه را نمی‌توان در حالی که برق سیستم وصل است، جدا یا نصب کرد.
نگهداری و تنظیم: این دستگاه هیچ قطعه‌ای ندارد که توسط کاربر قابل تعمیر باشد و به هیچ دلیلی نباید از هم جدا شود. کالیبراسیون لازم نیست.
کاربرد مورد نظر: طراحی شده برای استفاده در سیستم‌های اتوماسیون صنعتی. برای ارتباط با دستگاه‌های هوشمند میدانی استفاده می‌شود و از سیگنال‌های آنالوگ و دیجیتال پشتیبانی می‌کند. این واحد به دلیل رتبه‌بندی‌های خاص خود، به ویژه در محیط‌های خطرناک مفید است.
گواهینامه‌های اتمسفر خطرناک:
گواهینامه ATEX:
II 3G Ex ec IIC Gc
FM19ATEX0173U
IECEx FMG 19.0019U
گواهینامه IECEx:
II 3G Ex nA nL IIC Gc
نمکو 10ATEX3225U
IECEx NEM 10.0019U
تاییدیه‌های FM:
کلاس اول، بخش دوم، جی پی، ای، بی، سی، دی
CL. I منطقه ۲ AEx/Ex ec IIC Gc
FM17US0286U، FM17CA0145U
مشخصات برق
توان نامی LocalBus: 12 ولت DC در 150 میلی‌آمپر
توان نامی میدان باس: ۲۴ ولت DC در ۳.۲ آمپر
جریان نامی مدار میدانی: ۲۴ ولت DC در ۱۰۰ میلی‌آمپر بر کانال
مشخصات محیطی
دمای محیط: -40 تا 70 درجه سانتیگراد
شوک: 10 گرم ½ موج سینوسی به مدت 11 میلی ثانیه
ارتعاش: ۱ میلی‌متر از ۵ تا ۱۶ هرتز، ۰.۵ گرم از ۱۶ تا ۱۵۰ هرتز
آلاینده‌های هوابرد: ISA-S71.04 –1985 آلاینده‌های هوابرد کلاس G3
رطوبت نسبی: ۵ تا ۹۵٪ غیر متراکم درجه حفاظت IP 20
موقعیت کلید بلوک ترمینال: B4
