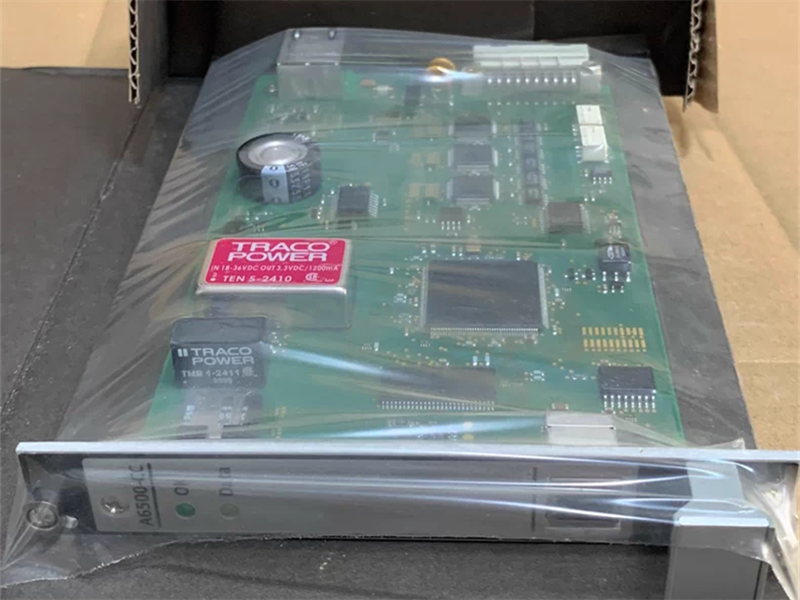

کارت ارتباطی سیستم Emerson A6500-CC

شرح:

کارت Com A6500-CC جزئی از سیستم AMS 6500 ATG است و برای ارتباط با تمام کارت‌های سیستم مانند کارت اندازه‌گیری جهانی A6500-UM، کارت پردازش دمای A6500-TP و کارت رله A6500-RC الزامی است. کارت Com برای پیکربندی کارت‌های حفاظتی مورد نیاز است. این کارت همچنین عملیات جمع‌آوری دوره‌ای داده‌های کارت را انجام می‌دهد. داده‌های جمع‌آوری‌شده توسط Modbus از طریق TCP، Modbus RTU و/یا از طریق ارتباط OPC UA ارسال می‌شوند. می‌توانید با یک کارت Com دوم A6500-CC، یک ارتباط داده اضافی ایجاد کنید.

این کارت برای استفاده در اسلات‌های ارتباطی (CD13 و CD14) رک‌های سیستم A6500-xR طراحی شده است. یک رک سیستم دوم می‌تواند به کارت COM متصل شود. برای اطلاعات بیشتر به دفترچه راهنمای رک‌های سیستم A6500-xR مراجعه کنید.

کارت Com به صورت استاندارد اروپایی (100 میلی‌متر در 160 میلی‌متر) طراحی شده و دارای صفحه جلویی آنودایز شده با عرض 4TE (تقریباً 20 میلی‌متر) است. این کارت برای استفاده در رک‌های سیستم A6500-xR طراحی شده است. اتصال الکتریکی توسط یک کانکتور 30 قطبی (DIN41612 / IEC60603−2 Design c/3) برقرار می‌شود.

رابط USB، رابط اترنت و رابط Modbus RTU از نظر الکتریکی ایزوله هستند.

کارت A6500-CC Com دارای یک رابط اترنت برای اتصال کارت به شبکه اترنت است. این رابط اترنت و رابط USB برای ارتباط با نرم‌افزار پیکربندی AMS Machine Studio هستند. رابط اترنت همچنین به ارتباطات Modbus over TCP/IP و OPC UA خدمات ارائه می‌دهد.
وظایف ارتباطی زیر با رابط USB و اترنت در دسترس هستند:
• خواندن داده‌های اندازه‌گیری از کارت‌های حفاظتی توسط AMS Machine Studio.
• خواندن داده‌های وضعیت از کارت‌های حفاظتی توسط AMS Machine Studio.
• پیکربندی کارت‌های حفاظتی توسط AMS Machine Studio.
• ارسال دستورات توسط AMS Machine Studio.

توجه داشته باشید
رابط USB داده‌های Modbus یا OPC UA را ارائه نمی‌دهد. داده‌های زمانی را نمی‌توان از طریق رابط USB خواند. این بدان معناست که شکل موج‌های زمانی و طیف‌های فرکانسی کارت‌های A6500-UM در صورت اتصال کارت از طریق رابط USB قابل نمایش نیستند.

اترنت
رابط اترنت یک رابط 10/100 مگابیت بر ثانیه با سوکت RJ 45 است. برای اتصال از کابل‌های CAT5 Patch یا Cross over استفاده کنید. حداکثر طول کابل 100 متر است.

یو اس بی
رابط USB 2.0 دارای سوکت نوع B است. حداکثر طول کابل 5 متر است. نصب درایور برای رابط USB ضروری نیست. درایور مورد نیاز از قبل بخشی از سیستم عامل مایکروسافت ویندوز 10 یا مایکروسافت ویندوز 11 است.

توجه داشته باشید
اگر کارت Com به شبکه اترنت متصل نیست یا لپ‌تاپ/رایانه شخصی مورد استفاده به شبکه دسترسی ندارد، از رابط USB استفاده کنید.
