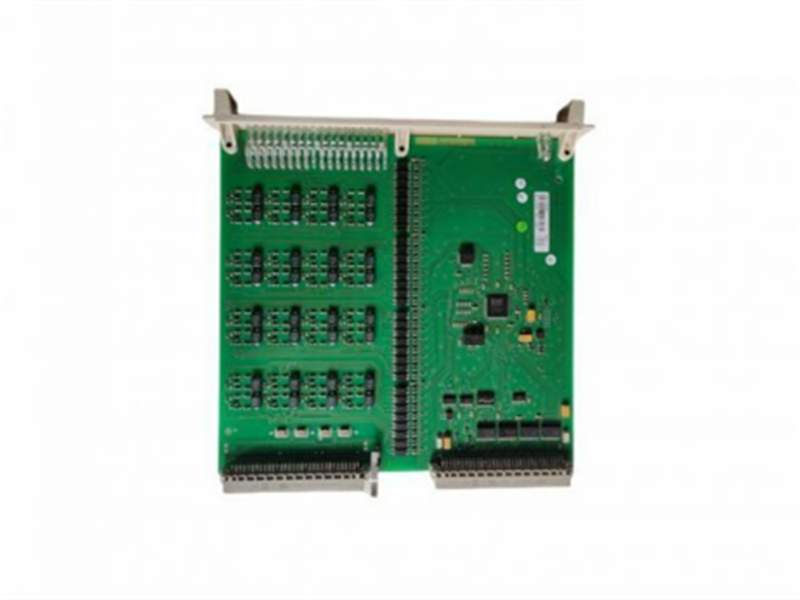

برد ورودی دیجیتال DSDI 110AV1 ABB 3BSE018295R1

شرح:

سیستم ورودی/خروجی S100 برای کنترلرهای سری 400 ادونت موجود است. سیستم ورودی/خروجی مستقیم S100 شامل ماژول‌های ورودی/خروجی با 4 تا 32 کانال است. ورودی/خروجی S100 شامل یک یا چند رک ورودی/خروجی با چندین برد ورودی/خروجی، واحدهای اتصال و کابل است که طیف گسترده‌ای از کاربردها و نیازهای خاص را پوشش می‌دهد. بردهای ورودی/خروجی بسته به عملکردشان به گروه‌هایی تقسیم می‌شوند. در هر گروه، چندین برد ورودی/خروجی با عملکرد و پیچیدگی متفاوت وجود دارد.

کنترلر Advant 410 شامل یک رک ورودی/خروجی S100 یکپارچه است، در حالی که کنترلر Advant 450 حداکثر پنج زیررک ورودی/خروجی S100 را از طریق یک ماژول رابط واحد یا افزونه و کابل‌ها به هم متصل می‌کند. مودم‌های نوری امکان مکان‌یابی از راه دور زیررک‌های ورودی/خروجی S100 را فراهم می‌کنند.

انواع مختلفی نیز برای ادغام ماژول‌های ایمنی ذاتی و همچنین مالتی‌پلکسرهای HART در دسترس هستند.

ماژول ورودی دیجیتال ABB 3BSE018295R1 DSDI 110AV1 برای سیستم‌های کنترل اتوماسیون صنعتی طراحی شده است و قابلیت‌های دریافت سیگنال دیجیتال پایدار و قابل اعتمادی را ارائه می‌دهد. این ماژول از یک مفهوم طراحی ماژولار استفاده می‌کند، سیگنال‌های سوئیچینگ را به طور دقیق دریافت کرده و وضعیت روشن/خاموش دستگاه‌های میدانی را به ورودی‌های دیجیتال قابل تشخیص توسط سیستم کنترل تبدیل می‌کند. مزایای اصلی آن در قابلیت بالای ضد تداخل و ویژگی‌های پاسخ سریع آن نهفته است که آن را به ویژه برای سناریوهای تولید مداوم که نیاز به دریافت داده‌ها در زمان واقعی دارند، مناسب می‌سازد. چه در کارگاه‌های متالورژی با دمای بالا و رطوبت بالا و چه در تأسیسات برق که در معرض تداخل الکترومغناطیسی هستند، این ماژول عملکرد پایدار را حفظ کرده و یکپارچگی و دقت داده‌های تولید را تضمین می‌کند.

مشخصات:
نام محصول: DSDI 110AV1

کانال‌های ورودی: ورودی ایزوله ۱۶ کاناله
ولتاژ کار: DC 24V ± 20٪
زمان پاسخ: ۱.۵ میلی‌ثانیه (معمولی)
کلاس عایق: عایق تقویت‌شده، مطابق با استاندارد IEC 61010
دمای عملیاتی: -25℃~+60℃

ویژگی‌ها:

- طیف گسترده‌ای از ماژول‌های باینری و آنالوگ، پیکربندی آسان
ورودی/خروجی‌های اضافی دیجیتال و آنالوگ.
- تعویض سریع تمام ماژول‌های ورودی/خروجی.
- سطح بالای EMC، مطابق با الزامات دستورالعمل‌های 89/336/EEC و 73/23/EEC اتحادیه اروپا.
- خودآزمایی جامع.
- قابلیت‌های پردازش داخلی مانند برچسب‌گذاری زمانی، مدیریت رویدادها، فیلتر کردن و کنترل بهره.
- از ورودی/خروجی شفاف و افزونگی توسعه گذرگاه پشتیبانی می‌کند.

- مدولار بودن، امکان گسترش گام به گام.
-قابلیت اطمینان و تشخیص خودکار. نشانگرهای LED روی هر ماژول و کانال.
-تمام خروجی‌ها را می‌توان به صورت جداگانه تنظیم کرد تا در شرایط خطا، ثابت بمانند یا مقادیر از پیش تعریف شده را بپذیرند.
