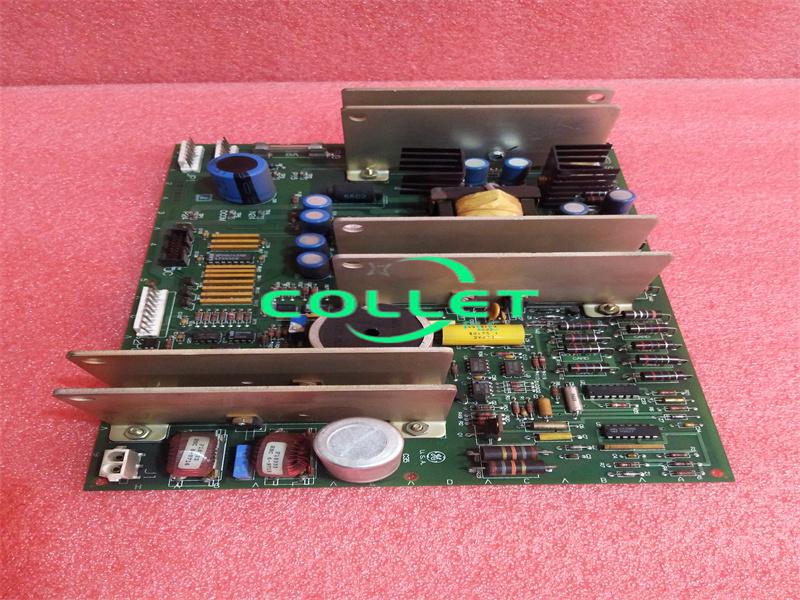

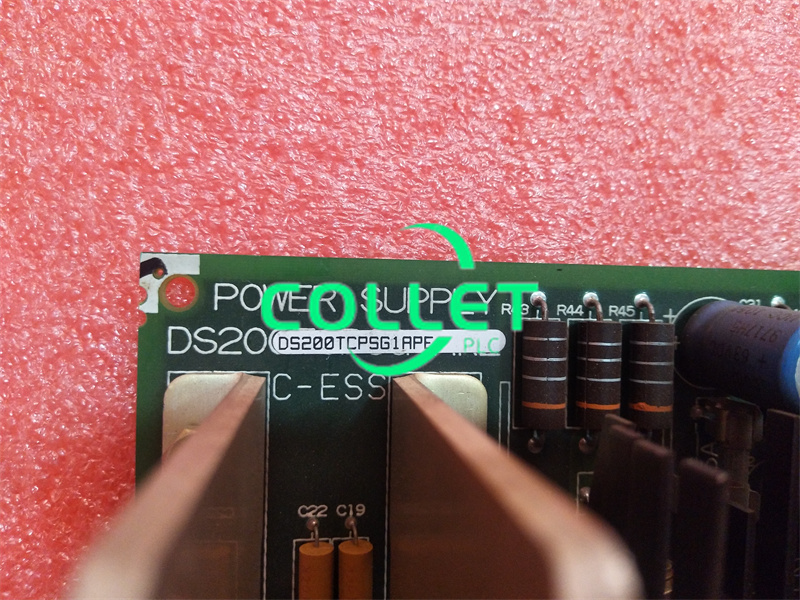

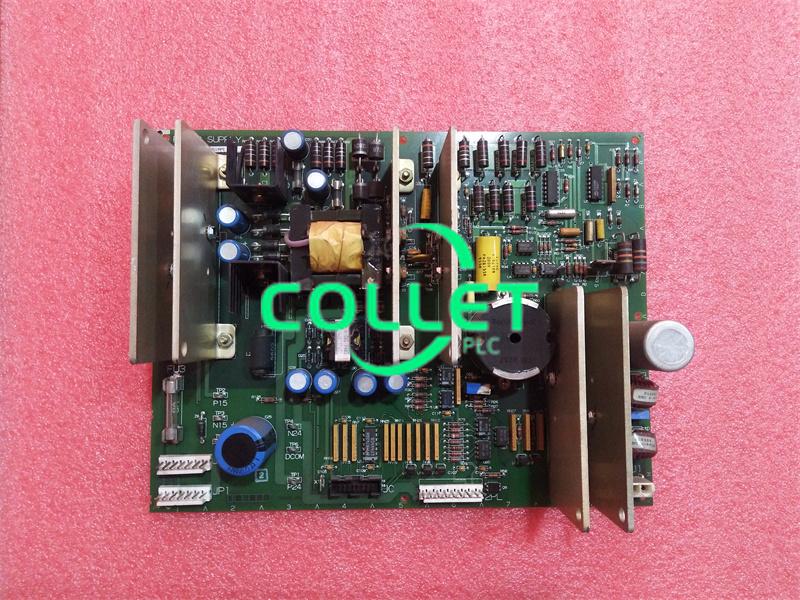

کارت منبع تغذیه DS200TCPSG1AME GE MKV

شرح:

DS200TCPSG1A یک برد منبع تغذیه DC است که توسط GE توسعه داده شده است. برای تبدیل توان ۱۲۵ ولت DC از PD به سطوح ولتاژ لازم، برد منبع تغذیه (TCPS) در R و هر یک از چهار هسته IO قرار دارد. این موارد شامل مواردی مانند خروجی‌های جریان شیر سروو، ولتاژهای منبع تغذیه RTD، ولتاژهای منبع تغذیه خروجی mA و ولتاژهای منبع تغذیه ریزپردازنده می‌شود، اما محدود به آنها نیست.

هر یک از چهار هسته دارای یک برد منبع تغذیه است که برق ۱۲۵ ولت مستقیم را از توزیع برق به سطح ولتاژ لازم تبدیل می‌کند. بردهای TCPS هیچ پیکربندی نرم‌افزاری یا جامپر سخت‌افزاری ندارند.
TCPS دارای ولتاژ ورودی ۱۲۵ ولت DC و خروجی‌های +۵ ولت DC، +۲۴ ولت DC، +/- ۱۵ ولت DC و +/- ۲۴ ولت DC است. برد منبع تغذیه دارای سه فیوز، یک کانکتور ۱۶ پین و یک کانکتور ۹ پین است. چندین نقطه تست نیز وجود دارد.

همانند هر محصول جنرال الکتریک که در کنار سری Mark V ارائه می‌شود، عملکرد این برد منبع تغذیه ورودی DC مدل DS200TCPSG1A از طریق استفاده از چندین قطعه سخت‌افزاری و مشخصات خاص محصول پشتیبانی می‌شود. برد ورودی DC منبع تغذیه GE مدل DS200TCPSG1A شامل سه فیوز، یک کانکتور ۱۶ پین و یک کانکتور ۹ پین است. همچنین دارای چندین نقطه تست در مونتاژ داخلی خود است. هنگامی که گمان می‌کنید برد طبق انتظار عمل نمی‌کند یا ناگهان از کار افتاده است، اولین قدم در عیب‌یابی، همانطور که در دفترچه‌های راهنمای جنرال الکتریک ذکر شده است، بررسی سه فیوز برد DS200TCPSG1A است. این فیوزها با خاموش کردن برد در صورت وجود جریان بیش از حد در برد یا اگر بی‌نظمی در جریان رخ داده باشد، از آسیب به برد جلوگیری می‌کنند. با این اوصاف، مهم است که فیوزهایی با همان رتبه‌بندی را در دسترس داشته باشید تا در صورت سوختن فیوزها، از آنها استفاده کنید. این فیوزها باید دقیقاً از نظر رتبه‌بندی یکسان باشند زیرا یک فیوز متفاوت ممکن است برد را در معرض شرایط اضافه جریان قرار دهد و منجر به آسیب شود. برای نصب فیوز جایگزین، سرویسکار واجد شرایطی که تعویض را انجام می‌دهد باید از درایو و نحوه جدا کردن ایمن درایو از برق آگاهی داشته باشد. بسته به نحوه نصب برد و دسترسی به برد، فیوزها را می‌توان بدون برداشتن برد تعویض کرد. با این حال، اگر مجبور به برداشتن برد هستید، از یک پیچ‌گوشتی برای باز کردن چهار پیچی که برد را در قفسه فلزی برد محکم می‌کنند، استفاده کنید.

سوالات متداول :

1. مدت پرداخت چیست؟
فقط حواله بانکی.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

کارت منبع تغذیه DS200TCPSG1AME GE MKV پی دی اف برگه اطلاعات
