تولید
|
جنرال الکتریک |
|
مدل
|
DS200TCCBG3B |
| شماره پ.ن. | DS200TCCBG3BED |
|
کاتالوگ
|
ام کی وی
|
|
توضیحات
|
کارت آنالوگ توسعهیافته (C-core)
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۸ * ۱۶ * ۵ (سانتی متر)
|
| وزن | ۰.۵ کیلوگرم |
شرح:

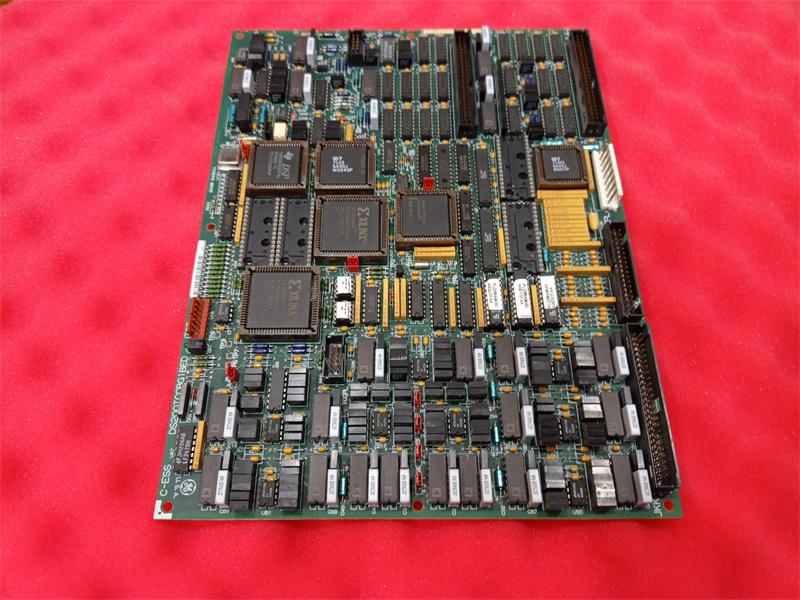

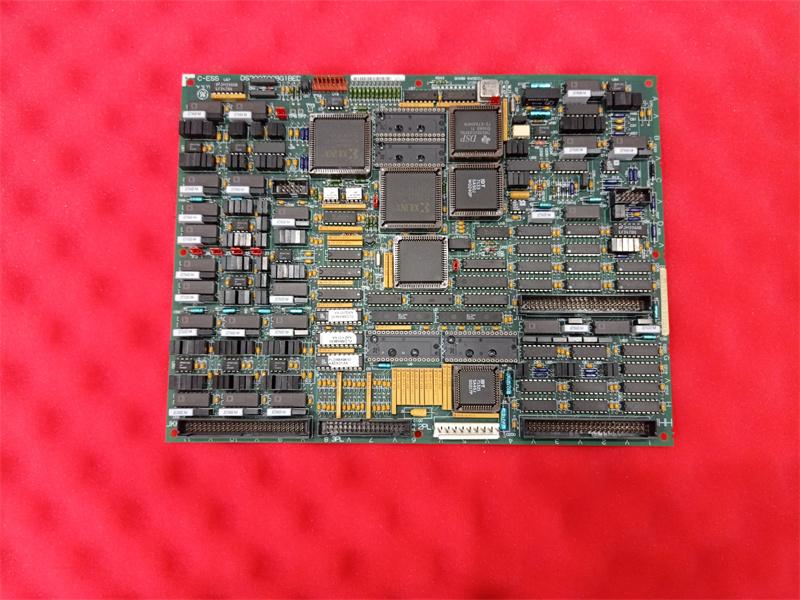

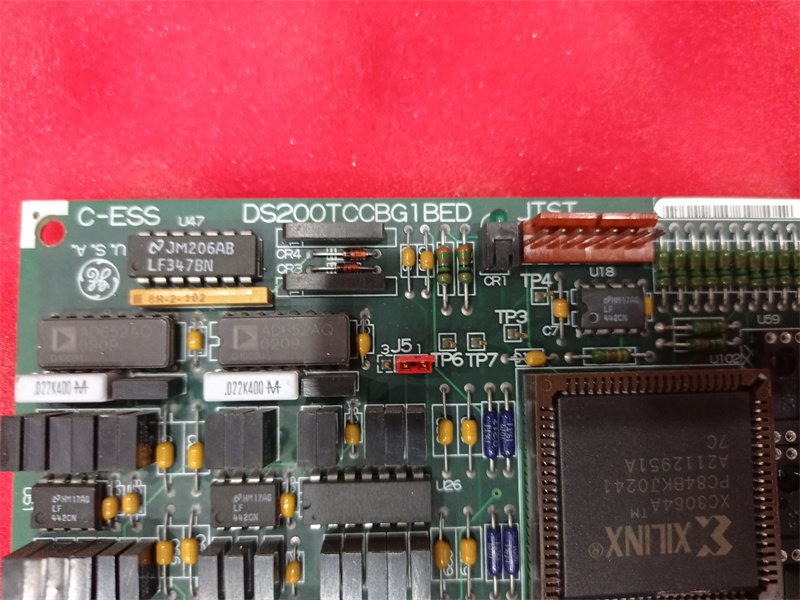

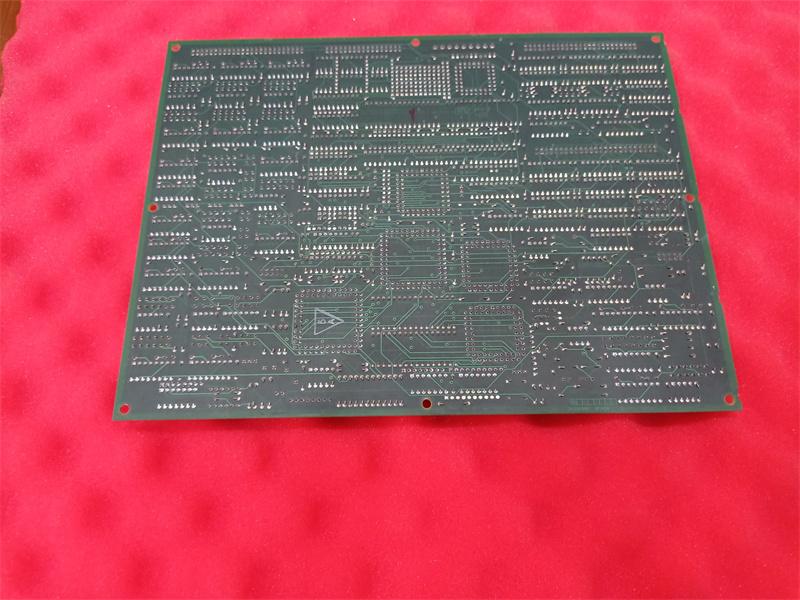

DS200TCCBG3BZZ GE MKV، کارت آنالوگ توسعهیافته (C-core)
DS200TCCB - برد ورودی/خروجی آنالوگ توسعهیافته مشترک
برد ورودی/خروجی آنالوگ توسعهیافته مشترک (TCCB) امکان مقیاسبندی و تنظیم را فراهم میکند.
برای سیگنالهای ورودی/خروجی آنالوگ اضافی که از ترمینال TBCB خوانده میشوند، روی برد نصب میشوند.
روی هسته
برد STCA سیگنالهای مقیاسبندی شده و تنظیمشده را از طریق کانکتور 3PL دریافت میکند.
کانکتورهای TCCB
2PL - برق را از برد TCPS در هسته
3PL - گذرگاه داده بین بردهای STCA، TCCA و TCCB در هسته
سیگنالهای شرطیشده برای انتقال به COREBUS روی 3PL حمل میشوند.
JHH - سیگنالهای ورودی 4-20 میلیآمپر/0-1 میلیآمپر را از برد ترمینال TBCB حمل میکند.
JII - سیگنالهای ورودی RTD را از برد ترمینال TBCB حمل میکند.
JMP - سیگنالهای ترانسفورماتور پتانسیل و جریان (PT و CT) را از ... حمل میکند.
برد TCEB در هسته
JKK - معمولاً استفاده نمیشود.
JTEST - معمولاً استفاده نمیشود.
TCQPL - معمولاً استفاده نمیشود.
سند سختافزار در پیوست B و نمودارهای جریان سیگنال در پیوست D
حاوی اطلاعات بیشتری باشند.
پیکربندی TCCB
سختافزار. جامپرهای سختافزاری J1، J2، J3، J4 و J5 برای تأمین ژنراتور استفاده میشوند.
و توابع نظارت بر ولتاژ باس و تابع نظارت بر جریان خط
در مارک V LM. جامپر سختافزاری J14 برای اتصال پورت سریال RS232 به
DCOM. جامپرهای سختافزاری J15 و J16 برای اهداف آزمایشی استفاده میشوند. به پیوست مراجعه کنید
A و صفحه نمایش جامپر سختافزار روی رابط اپراتور برای اطلاعات
روی تنظیمات جامپر سختافزاری این برد.
نرمافزار. ثابتهای پیکربندی ورودی/خروجی برای RTDها، ورودیهای میلیآمپر، ژنراتور و
تنظیمات ولتاژ باس و جریان خط در ویرایشگر پیکربندی ورودی/خروجی واقع در
روی HMI همانطور که در زیر توضیح داده شده است.
مدار ورودی TCCB 4 - 20 میلی آمپر
برد TCCB مدار لازم برای سیگنالهای ورودی ۴-۲۰ میلیآمپر و ۰-۱ میلیآمپر را فراهم میکند.
سیگنالها از طریق کانکتور JHH از برد ترمینال TBCB خوانده میشوند.
جریان مبدل در یک مقاومت بار افت میکند و افت ولتاژ توسط ... خوانده میشود.
روی برد TCCB و از طریق کانکتور 3PL به موتور ورودی/خروجی نوشته میشود. سختافزار
جامپرهای روی برد ترمینال TBCB برای انتخاب محدوده جریان ورودی استفاده میشوند.
سیگنالها
مدار RTD TCCB
مداری که از طریق برد ترمینال TBCB، تحریک RTD ها را تامین میکند، عبارت است از:
روی برد TCCB قرار دارد. یک جریان ثابت از طریق RTD ارسال میشود و هنگامی که
تغییرات دما، تغییرات مقاومت باعث ایجاد ولتاژ روی RTD میشود
تغییر. برد TCCB ولتاژها را اندازهگیری، مقیاسبندی و تنظیم میکند. RTD
سیگنالها از برد ترمینال TBCB توسط برد TCCB از طریق JCC خوانده میشوند و
کانکتورهای JDD. برد TCCB سیگنالها را از طریق 3PL به موتور ورودی/خروجی ارسال میکند.
نوع RTD با استفاده از ثابتهای پیکربندی ورودی/خروجی انتخاب میشود.
مدارهای ورودی ولتاژ و جریان ژنراتور/باس TCCB
سیگنالهای ولتاژ از ژنراتور و باس و سیگنالهای جریان از خط،
(PT و CT) روی برد TCCB مقیاسبندی و تنظیم میشوند. این سیگنالها استفاده میشوند
توسط TCCB برای تعریف جریانها و ولتاژهای فاز و محاسبه ژنراتور
مگاوات، ضریب توان و VAR های مورد استفاده برای نظارت بر سیستم قدرت. این سیگنالها
از برد ترمینال PTBA خوانده میشوند، که روی برد TCEB در
سوالات متداول:
۱. کانکتورهای DS200TCCBG3B کدامند؟
DS200TCCBG3B دارای ۸ کانکتور است. DS200TCCBG1B دارای یک کانکتور 2PL، 3PL، JHH، JII، JMP، JKK، JTEST و TCQPL است. کانکتورهای JKK، JTEST و TCQPL در DS200TCCBG1B معمولاً در DS200TCCBG1B استفاده نمیشوند.
۲. مدار ورودی DS200TCCBG3B چیست؟
DS200TCCBG3B دارای مدار ورودی ۴-۲۰ میلیآمپر است. DS200TCCBG1B مدار لازم برای سیگنالهای ورودی ۴-۲۰ میلیآمپر و ۰-۱ میلیآمپر را فراهم میکند. این سیگنالها از طریق کانکتور JHH از DS200TCCBG1B خوانده میشوند.
