تولید
|
جنرال الکتریک |
مدل
|
DS200DCFBG2B
|
شماره پ.ن. |
DS200DCFBG2B
|
کاتالوگ
|
EX2000 |
توضیحات
|
کارت تغذیه و فیدبک DC
|
مبدا |
ایالات متحده (ایالات متحده)
|
کد HS |
۸۵۳۸۹۰۹۱
|
ابعاد |
28 * 16 * 8 (سانتی متر)
|
وزن | ۰.۷ کیلوگرم |

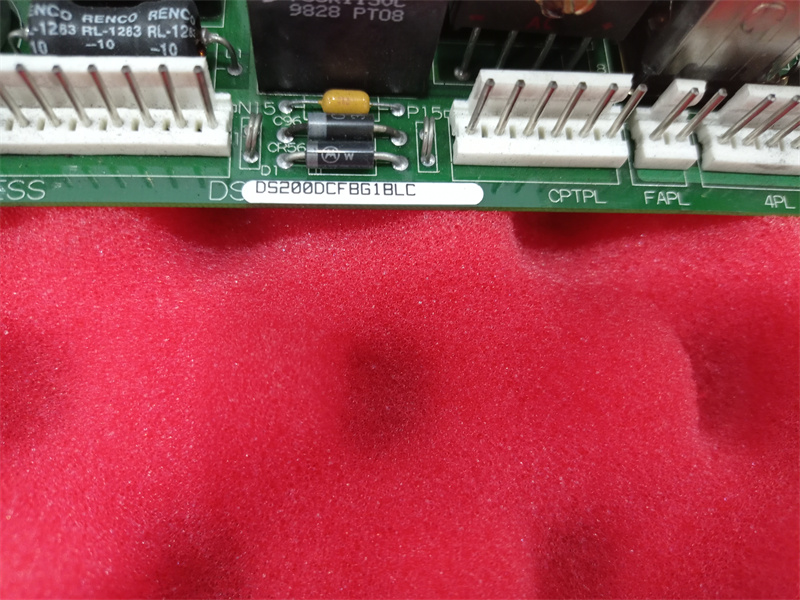

شرح:
برد منبع تغذیه DS200DCFB (DCFB) برق ورودی 38 و 115 ولت AC (24 ولت DC) را از ترانسفورماتور قدرت کنترل (CPT) دریافت میکند و برق سطح کنترل را برای درایو و برق 115 ولت AC (NA) را برای فنهای محفظه فراهم میکند. برد DCFB شامل مدارهای زیر است:
- منابع تغذیه سطح کنترل (+5، ±15 و ±24 ولت DC)
- مدارهای تغذیه میدان موتور (به جز ماژول SCR)
- مدارهای درایور برای مولدهای پالس گیت SCR میدان موتور
- مدارهایی برای نظارت بر سیگنالهای متعدد خط AC و موتور DC، از جمله:
- جریانهای میدان موتور (NA)
- جریان خط AC
- دامنه ولتاژ خط AC و توالی فاز
برد DCFB، ولتاژ ۳۸ ولت متناوب (±۱۰٪) را از CPT (۲۴ ولت مستقیم) دریافت میکند. این ولتاژ به صورت تمام موج یکسو و فیلتر میشود تا خروجیهای ±۲۴ ولت مستقیم رگوله نشده تولید کند. خروجی +۲۴ ولت مستقیم با جریان ۳ آمپر و خروجی -۲۴ ولت مستقیم با جریان ۱ آمپر نامی است.
رگولاتورهای روی برد DCFB، ولتاژ ±15 ولت dc را از تغذیه ±24 ولت dc دریافت میکنند. خروجیهای ±15 ولت dc هر کدام با جریان نامی 0.8 آمپر هستند که 0.25 آمپر آن برای بارگذاری خارجی در دسترس است.
برد DCFB همچنین یک خروجی +5 ولت dc و 4 آمپر از منبع تغذیه +24 ولت dc تولید میکند. سیگنال /PSEN روی 2PL وقتی منبع تغذیه +5 ولت dc در حالت تنظیم باشد، به حالت TTL پایین میرود و اگر منبع تغذیه +5 ولت dc از حالت تنظیم خارج شود، سیگنال بالا میرود. وقتی بالا باشد، /PSEN یک تنظیم مجدد ریزپردازنده روی کارت کنترل درایو (SDCC/LDCC) ایجاد میکند.
برد DCFB، منابع تغذیه ایزوله +5 و ±15 ولت dc را برای تغذیه مدارهای فیدبک جریان آرمیچر فراهم میکند.
خروجیهای منبع تغذیه توسط فیوزهای FU2 و FU3 (7 آمپر، 2AG) در برابر اتصال کوتاه محافظت میشوند. دیودهای نوری (LED) CR51 و CR55 نشانگر سوختن فیوز برای این فیوزها هستند. خروجی 115 ولت AC توسط فیوز FU1 (1/2 آمپر، 2AG) محافظت میشود. چراغ نئون LT1 نشانگر سوختن فیوز برای FU1 است.
مدارهای VCO فیدبک ولتاژ و جریان
برد DCFB شامل مدارهای نوسانساز کنترلشده با ولتاژ (VCO) است که ولتاژهای ورودی را به سیگنالهای فرکانس تبدیل میکنند. هر VCO دارای فرکانس خروجی اسمی ۲۵۰ کیلوهرتز است. فرکانس خروجی بسته به ولتاژ ورودی از ۰ تا ۵۰۰ کیلوهرتز متغیر است. خروجیهای VCO از طریق کانکتور ۱PL به برد SDCC/LDCC ارسال میشوند تا فیدبک موارد زیر را ارائه دهند:
· ولتاژ ورودی AC پل SCR
· ولتاژ پل خروجی
· ولتاژ موتور (NA)
· سیگنالهای میلیولت از شنتهای میدان
· سیگنالهای میلیولت از شنتهای آرمیچر
مدار VCO پل خروجی از طریق کانکتور 1PL، پین 13 (1PL-13) به برد SDCC/LDCC بازخورد میدهد. دیپ سوئیچ SW4 برای مقیاسبندی ولتاژ اعمال شده به مدار استفاده میشود. یک مدار بازسازی فرکانس به ولتاژ، سیگنال تشخیصی را برای نقطه تست TP37 روی برد SDCC/LDCC از طریق 1PL-37 فراهم میکند. سیگنال ولتاژ پل تشخیصی را میتوان با استفاده از یک اسیلوسکوپ ac-coupled مشاهده کرد. VCO دوم، بازخورد ولتاژ موتور را از طریق 1PL-39 به برد SDCC/LDCC ارائه میدهد. دیپ سوئیچ SW5 برای مقیاسبندی ولتاژ اعمال شده به مدار استفاده میشود.
دو مدار VCO دیگر، فیدبک ولتاژ ورودی را از یک شنت فراهم میکنند. سیگنالهای فرکانس خروجی VCO از طریق کانکتور 1PL به برد SDCC/LDCC ارسال میشوند.
برد DCFB همچنین شامل دو مدار VCO آرمیچر موتور است. سیگنالهای خروجی فرکانس از این VCOها از طریق 1PL-8 و 1PL-10 به برد SDCC/LDCC ارسال میشوند. این VCOها در پتانسیل باس آرمیچر هستند و توسط یک ایزولاتور تغذیه میشوند.
فیزیکی و نصب
طراحی تابلو:
- برد مدار چاپی (PCB) دارای یک پوشش محافظ برای سازگاری با محیطهای صنعتی است.
- مجهز به کانکتور چند پین (مانند رابط AMP یا Molex) برای دسترسی به سیگنال و برق.
شاخص:
- چراغهای LED نشانگر وضعیت PWR (برق)، RUN (عملیات)، FAULT (خطا).
کاربردهای معمول
کنترل شیر سوخت توربین گازی: جریان گاز را تنظیم میکند تا پایداری احتراق حفظ شود.
موقعیتیابی شیر ورودی توربین بخار: از طریق بازخورد LVDT، کنترل موقعیت با دقت بالا را محقق میکند.
رابط درایو فرکانس متغیر (VFD): سرعت موتور را کنترل میکند (مانند پمپهای روغن روانکاری، فنهای خنککننده).
سوالات متداول:
۱. جایگزین DS200DCFBG2B چیست؟
DS200DCFBG1C
۲. برگه اطلاعات فنی DS200DCFBG2B چیست؟
GEI-1000028C
