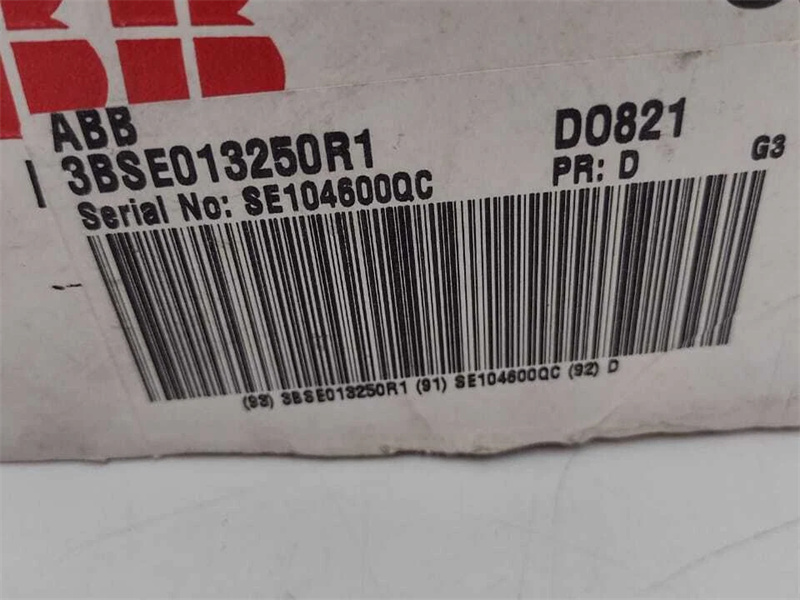

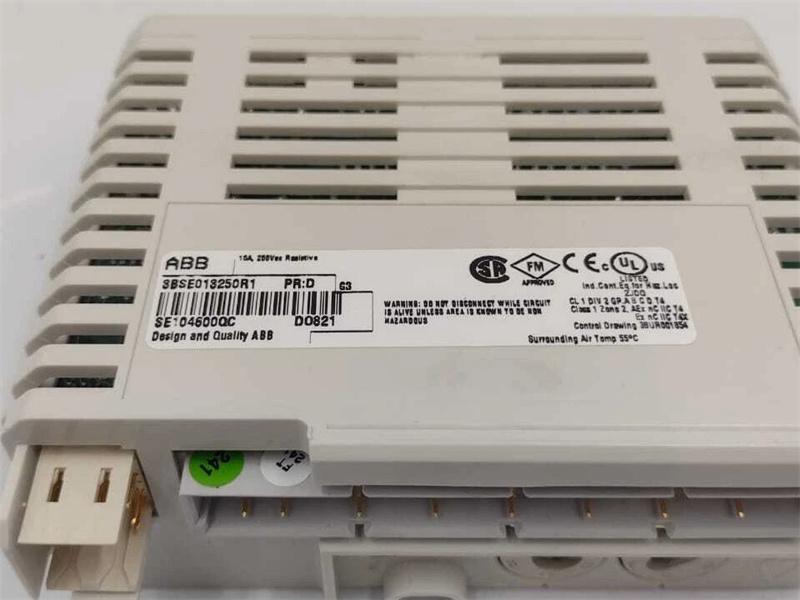

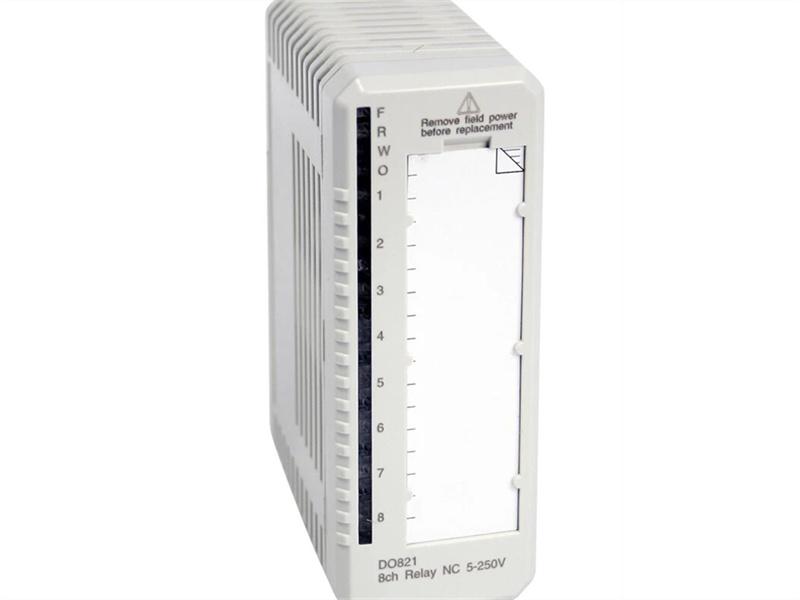

ماژول خروجی رله (NC) DO821 ABB 3BSE013250R1

شرح:

DO821 یک ماژول خروجی رله (NC) 8 کاناله 230 ولت ac/dc برای ورودی/خروجی S800 است. حداکثر ولتاژ خروجی 250 ولت ac و حداکثر جریان خروجی مداوم 3 آمپر است. همه خروجی‌ها به صورت جداگانه ایزوله شده‌اند. هر کانال خروجی شامل مانع ایزولاسیون نوری، LED نشانگر وضعیت خروجی، درایور رله، رله و اجزای حفاظت EMC است. نظارت بر ولتاژ تغذیه رله، که از 24 ولت توزیع شده در ModuleBus مشتق شده است، در صورت عدم وجود ولتاژ، سیگنال خطا می‌دهد و LED هشدار روشن می‌شود. سیگنال خطا را می‌توان از طریق ModuleBus خواند. این نظارت را می‌توان با یک پارامتر فعال/غیرفعال کرد.

ویژگی‌ها و مزایا

• ۸ کانال برای رله ۲۳۰ ولت ac/dc خروجی‌های نرمال بسته (NC)
• ۸ کانال ایزوله
• نشانگرهای وضعیت خروجی
• OSP پس از تشخیص خطا، خروجی‌ها را به حالت از پیش تعیین‌شده تنظیم می‌کند.
