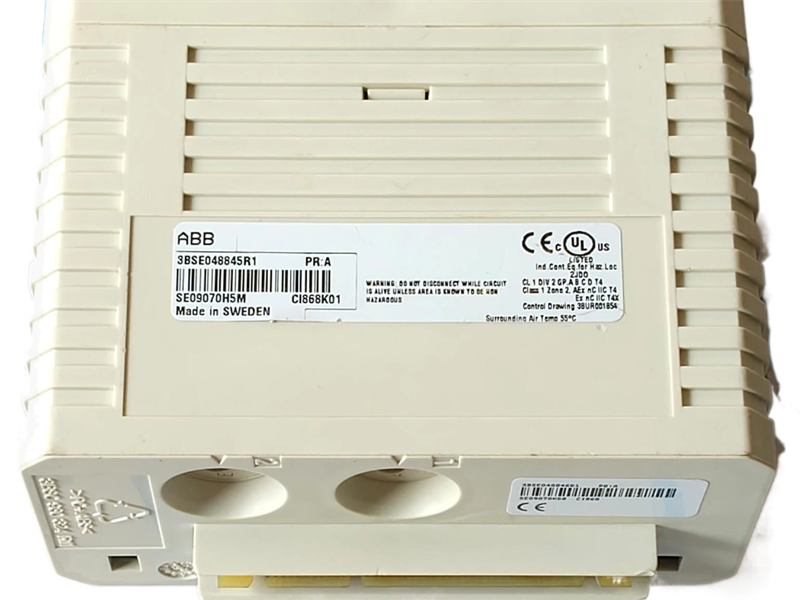

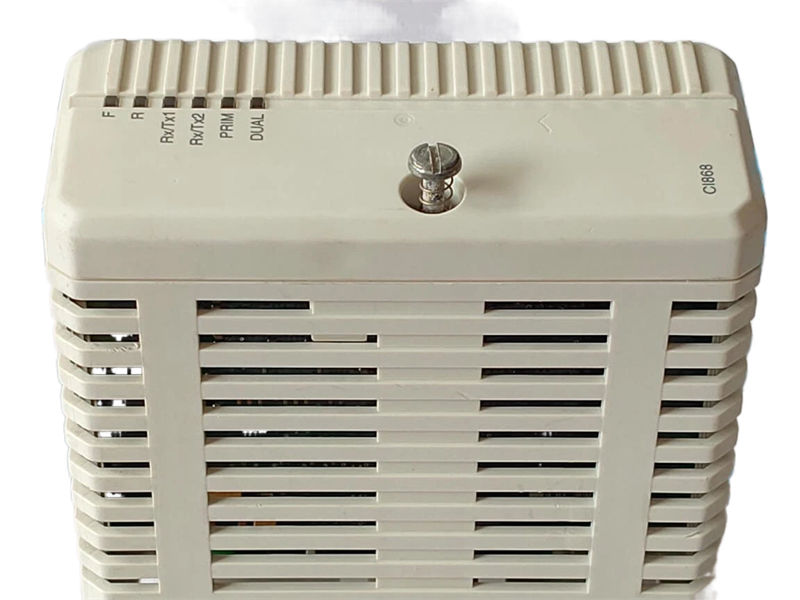

ماژول رابط CI868K01 ABB 3BSE048845R1 IEC 61850

شرح:

CI868A می‌تواند برای اتصال یک کنترلر AC 800M به دستگاه‌های اترنت خارجی با استفاده از استاندارد IEC 61850 – Edition 2 استفاده شود. از آنجایی که این استاندارد برای اتوماسیون پست‌های برق است، امکان ترکیب اتوماسیون فرآیند و کنترل الکتریکی را در همان کنترلر فراهم می‌کند.

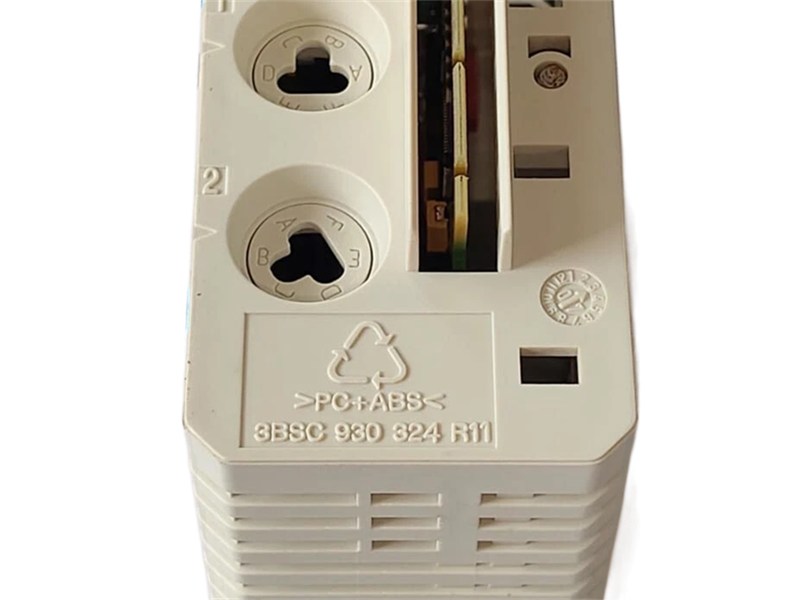

پایه TP868 دارای دو کانکتور اترنت RJ45 است که کانکتور CH1 می‌تواند از سرعت 10 مگابیت در ثانیه یا 100 مگابیت در ثانیه (مگا بیت در ثانیه) استفاده کند. این پایه دارای یک قفل کد است که از نصب نوع نادرست واحد روی پایه TP867 جلوگیری می‌کند.

واحد توسعه CI868 شامل منطق CEX-Bus، یک واحد ارتباطی و یک مبدل DC/DC است که ولتاژهای مناسب را از منبع تغذیه +24 ولت از طریق CEX-Bus تأمین می‌کند. کابل اترنت باید از طریق یک سوئیچ اترنت به شبکه اصلی متصل شود.

ماژول CI868A فقط با System 800xA 6.0.3.3، 6.1.1 و نسخه‌های بعدی کار خواهد کرد.

بسته شامل:
-CI868، رابط ارتباطی
-TP867، صفحه پایه

ویژگی‌ها و مزایا

• امکان ارتباط از طریق هر دو پروتکل تعریف شده توسط استاندارد IEC 61850: MMS (کلاینت) و GOOSE را فراهم می‌کند.
• حداکثر ۱۲۰ IED (GOOSE) و ۴۰ IED (MMS) برای هر CI868A مجاز است. ترکیب هر دو پروتکل در یک ماژول مجاز است. (۴۰IED /CI868A)
• حداکثر ۱۲ ماژول را می‌توان در یک کنترلر AC 800M استفاده کرد
