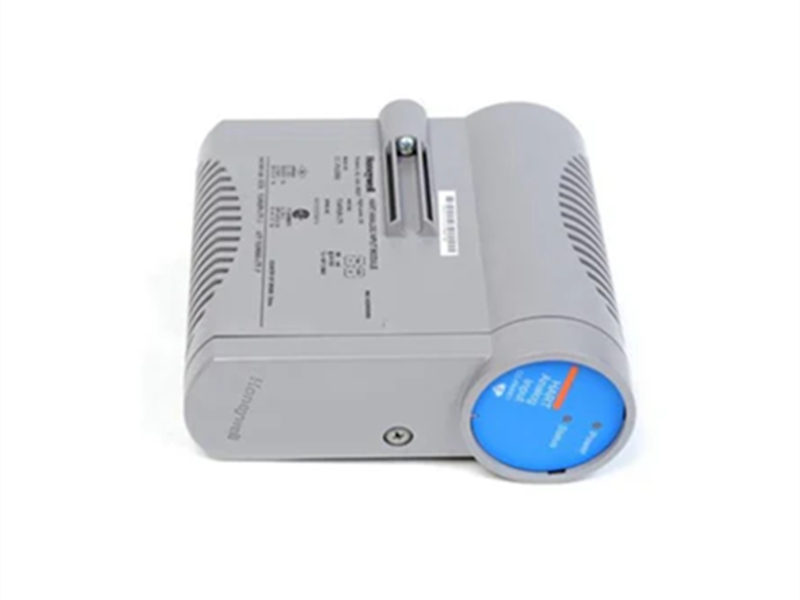

ماژول ورودی دیجیتال CC-PDIS01 هانیول 51405042-175

شرح:

ماژول ورودی دیجیتال هانیول مدل CC-PDIS01 | 51405042-175 یک قطعه تخصصی است که برای کاربردهای ورودی دیجیتال ولتاژ پایین طراحی شده است، به ویژه برای محیط‌های اتوماسیون صنعتی مناسب است.

این دستگاه ۳۲ کانال ورودی دیجیتال ۲۴ ولت DC را فراهم می‌کند که امکان نظارت و ثبت دقیق رویدادها را در فرآیندهایی که ردیابی دقیق توالی بسیار مهم است، فراهم می‌کند.

این دستگاه دارای زمان اسکن حلقه‌ای سریع (50 میلی‌ثانیه) است و محافظت در برابر مشکلات احتمالی مانند سیم‌های شکسته را فراهم می‌کند و یکپارچگی عملیاتی بالایی را تضمین می‌کند. ویژگی قدرت میدانی غیر محرک، امکان عملکرد ایمن در مکان‌های خطرناک را بدون نیاز به اجزای تنظیم خارجی اضافی فراهم می‌کند.

این ماژول از توالی رویدادها (SOE) با وضوح ۱ میلی‌ثانیه پشتیبانی می‌کند و برای ارائه زمان‌بندی دقیق رویدادها برای سیستم‌های اتوماسیون صنعتی طراحی شده است. این ماژول از سه حالت عملیاتی پشتیبانی می‌کند و شامل تشخیص قوی برای یکپارچگی داده‌ها و تشخیص خطا است.

مشخصات:

نام ماژول: CC-PDIS01

شماره محصول: ۵۱۴۰۵۰۴۲-۱۷۵

ولتاژ: ۲۴ ولت جریان مستقیم
جریان: ۱۰ میلی‌آمپر
امپدانس ورودی: 10 کیلو اهم
ولتاژ ایزولاسیون: ۳۰۰۰ ولت DC
دمای عملیاتی: -25 تا 70 درجه سانتیگراد
دمای نگهداری: -40 تا 85 درجه سانتیگراد
کانال‌های ورودی: ۳۲
سرعت اسکن: معمولی = 20 میلی‌ثانیه؛ سریع = 5 میلی‌ثانیه
وضوح SOE: 1 میلی‌ثانیه
منبع تغذیه دیجیتال: 18-30 ولت DC
حس روشن بودن: ≥۱۳ ولت مستقیم یا ≥۳ میلی‌آمپر حس خاموش بودن: ≤۵ ولت مستقیم یا ≤۱.۲ میلی‌آمپر
امپدانس ورودی: ۴.۲ کیلو اهم
تأخیر مطلق: ۵ میلی‌ثانیه + ۲۰٪
ایزولاسیون گالوانیک: نوری، ۱۵۰۰ ولت متناوب RMS یا +۱۵۰۰ ولت مستقیم

ویژگی‌ها:

-پشتیبانی از ۱۶ کانال ورودی تفاضلی یا تک‌سره
-سازگار با مدارهای میدان ذاتاً ایمن (IS)
- امکان دریافت سیگنال مقاوم در برابر نویز از طریق ورودی‌های تفاضلی
- برق بدون ایجاد جرقه برای دستگاه‌های میدانی فراهم می‌کند
- پشتیبانی از عملیات استاندارد و افزونگی
- دارای قابلیت HART برای ارتباط و نظارت پیشرفته
- دریافت سریع و قابل اعتماد سیگنال آنالوگ

- طراحی جمع و جور و مقاوم مناسب برای محیط های صنعتی

تضمین کیفیت:

Q1: CC-PDIS01 از چند کانال پشتیبانی می‌کند؟
A1: این پشتیبانی می‌کند دارای ۳۲ کانال ورودی دیجیتال در هر ماژول.
س ۲: میزان ایزولاسیون چقدر است؟
A2: این ماژول 1500 VAC RMS یا +1500 VDC ارائه می‌دهد. ایزولاسیون نوری.
سوال ۳: چه سرعت اسکنی در دسترس است؟
A3: حالت‌های عادی (20 میلی‌ثانیه)، سریع (5 میلی‌ثانیه) و SOE (وضوح 1 میلی‌ثانیه).
سوال ۴: چگونه تشخیص باز بودن سیم‌های برق، ایمنی را بهبود می‌بخشد؟
A4: سیم‌های شکسته را شناسایی کرده و آنها را به عنوان سیم‌های نامعتبر علامت‌گذاری می‌کند تا از خوانش‌های کاذب جلوگیری شود.

لینک دیتاشیت:

ماژول ورودی دیجیتال CC-PDIS01 هانیول 51405042-175 پی دی اف برگه اطلاعات
