دستورالعمل اتصال زمین سیستم VM600(2) Aug 18,2025
The پنجم ام۶۰۰ سیستم مانیتورینگ توربین برای یک نیروگاه هسته‌ای میلیون واحدی، در درجه اول ارتعاش نسبی شفت، ارتعاش مطلق نشیمنگاه یاتاقان، جابجایی محوری روتور توربین نسبت به یاتاقان محوری و کشیدگی روتور نسبت به نقطه مرجع سیلندر توربین را اندازه‌گیری و پایش می‌کند.

بیایید در مورد سیستم VM بحث کنیم.

۱. سخت‌افزار
سیستم حفاظت و نظارت بر ماشین‌آلات سری VM600 شرکت Vibro-Meter بر اساس یک قاب 19 اینچی در 6U ساخته شده است و بسته به کاربرد، شامل اجزای مختلفی است. اساساً دو نوع سیستم وجود دارد:

سیستم حفاظت ماشین (MPS)

سیستم پایش وضعیت (CMS)

سخت‌افزار MPS و CMS را می‌توان در یک فریم واحد ادغام کرد.

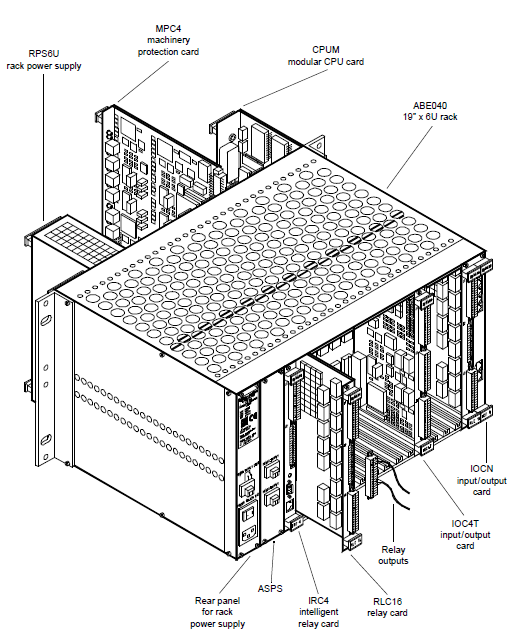

جزئیات سخت‌افزار موجود در MPS در ادامه آمده است (شکل ۱ را ببینید).

۱) آبه ۰۴ ایکس ساختار قاب (19 اینچ در 6U) در دو نوع ABE040 و ABE042 موجود است. تفاوت در موقعیت نصب براکت‌ها در داخل قاب است. 2) منبع تغذیه رک RPS 6U
۳) ام پی سی ۴ کارت حفاظت از رک
۴) کمیته بین‌المللی المپیک ۴تی کارت ورودی/خروجی MPC 4
۵) ای‌ام‌سی ۸ کارت مانیتورینگ آنالوگ

۶) کمیته بین‌المللی المپیک ۸تی کارت ورودی/خروجی AMC 8

VM600


شکل 1 نمودار پیکربندی
کارت‌های MPC 4 و IOC 4T باید به صورت جفت استفاده شوند؛ هیچ کارتی را نمی‌توان به صورت تکی استفاده کرد. این کارت‌ها در درجه اول برای پایش ارتعاش استفاده می‌شوند. به طور مشابه، کارت‌های AMC 8 و IOC 8 T باید به صورت جفت استفاده شوند؛ این کارت‌ها در درجه اول برای پارامترهای شبه استاتیک مانند دما، سطح یا جریان استفاده می‌شوند.

یک قفسه می‌تواند شامل موارد زیر باشد:

فقط یک جفت کارت MPC 4 / IOC 4 T

فقط یک جفت کارت AMC 8 / IOC 8 T

ترکیبی از یک جفت کارت MPC 4 / IOC 4 T و یک جفت کارت AMC 8 / IOC 8 T

بسته به کاربرد، انواع کارت‌های زیر نیز می‌توانند در رک نصب شوند:

۷) آر ال سی ۱۶ کارت رله (۱۶ رله) از تمام ماژول‌های فوق می‌توان برای تشکیل یک سیستم MPS مستقل، یعنی سیستمی که به شبکه متصل نیست، استفاده کرد. یک سیستم MPS شبکه‌ای، علاوه بر سخت‌افزار فوق، شامل سخت‌افزارهای زیر برای فریم ABE 04 X نیز می‌شود:
۸) پردازنده مرکزی کارت پردازنده
۹) آی او سی ان کارت ورودی/خروجی (مطابق با CPU M). بسته به الزامات برنامه (صرف نظر از اینکه فریم یک پیکربندی مستقل یا شبکه‌ای باشد)، یک یا چند مورد از اجزای منبع تغذیه کم‌صدای زیر ممکن است در خارج از فریم استفاده شوند:
مبدل DC-DC مدل APF195
APF196 مبدل AC-DC
هر واحد منبع تغذیه کم نویز معادل ارائه شده توسط مشتری
این دستگاه‌ها باید با واحدهای ایزولاسیون گالوانیکی GSI 1 XX، موانع ایمنی GSV و مبدل‌ها/پروکسی‌میتورها با جریان‌های بیش از 25 میلی‌آمپر استفاده شوند.

۲. نرم‌افزار
برای پیکربندی MPS، یکی از بسته‌های نرم‌افزاری زیر مورد نیاز است:
۱) نرم‌افزار پیکربندی MPS 1
این نرم‌افزار کارت‌های MPC 4 و AMC 8 را در فریم شبکه‌ای VM600 پیکربندی می‌کند، که شامل یک CPU برای کنترل و ارتباط است. همه کارت‌های موجود در فریم را می‌توان در حالت "oneshot" از طریق اترنت پیکربندی کرد.


۲) نرم‌افزار پیکربندی MPS 2
این یک نسخه توسعه‌یافته از بسته نرم‌افزاری MPS 1 است. نرم‌افزار MPS 2 علاوه بر ارائه تمام قابلیت‌های MPS 1، شامل مدیریت MPC 4 و AMC 8، نمودارهای واحد و روند داده‌ها نیز می‌شود.

۳. روش‌های ارتباطی MPS
سیستم MPS را می‌توان به روش‌های مختلفی پیکربندی کرد، بسته به سخت‌افزار نصب‌شده در رک ABE04X.

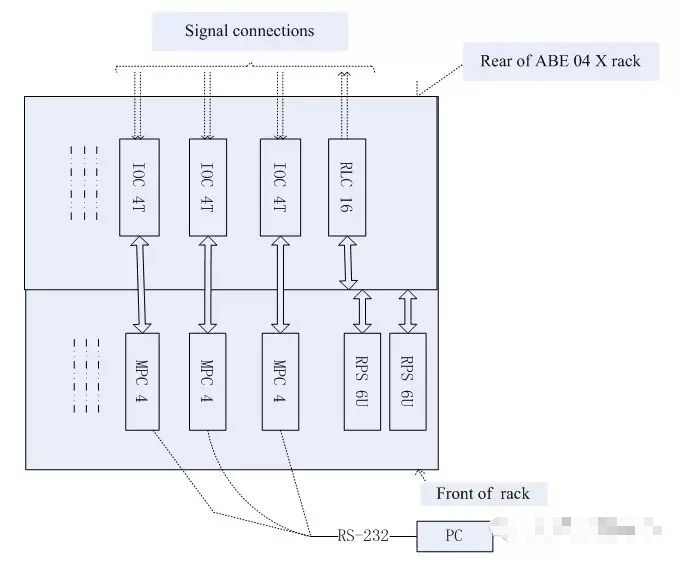

۱) شکل ۲-الف در زیر ساده‌ترین پیکربندی MPS را نشان می‌دهد. این یک رک مستقل است. در این حالت، کارت MPC 4 یا AMC 8 موجود در رک باید با استفاده از یک کامپیوتر شخصی از طریق ارتباط RS-232 پیکربندی شود که از طریق کانکتور ۹ پین در جلوی کارت متصل می‌شود.

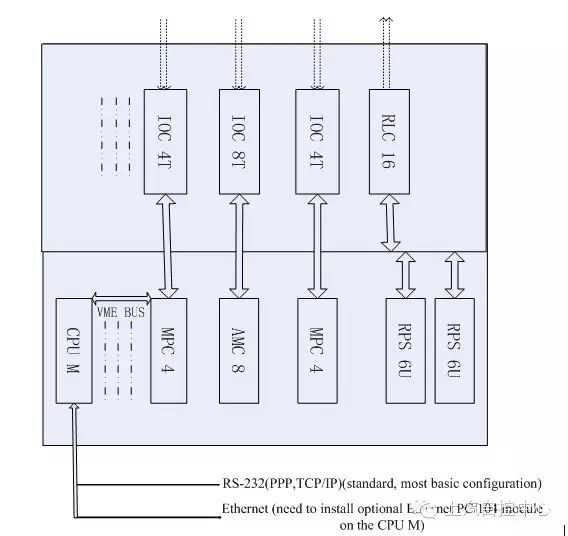

۲) شکل ۲-ب یک رک حاوی یک کارت CPU (CPU M) را نشان می‌دهد. اتصال اترنت بین کامپیوتر شخصی و سیستم MPS از طریق پنل جلویی کارت CPU M برقرار می‌شود. ارتباط بین CPU M و کارت MPC 4/IOC 4 T یا AMC 8/IOC 8 T از طریق گذرگاه VME روی صفحه پشتی رک انجام می‌شود.

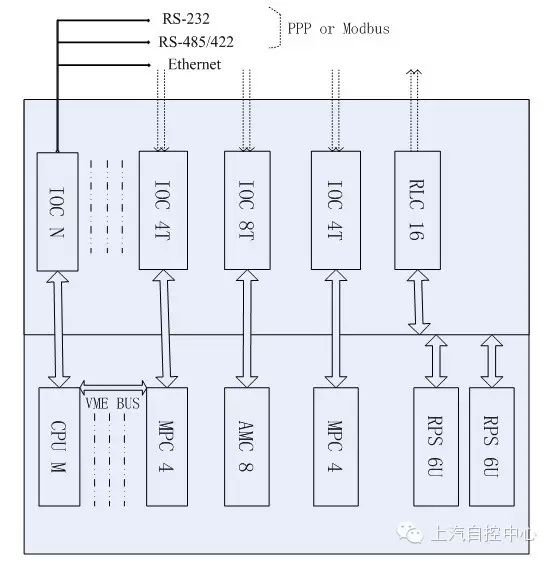

۳) شکل ۲-ج رکی را نشان می‌دهد که حاوی یک کارت CPU (CPU M) و کارت‌های ورودی/خروجی IOC N منطبق است. اتصالات اترنت بین کامپیوتر شخصی و سیستم MPS از طریق صفحه پشتی کارت IOC N برقرار می‌شود. ارتباط بین CPU M و کارت‌های MPC 4/IOC 4 T یا AMC8/IOC 8 T از طریق گذرگاه VME روی صفحه پشتی رک انجام می‌شود.

۴. پارامترهای تحت نظارت MPS
کارت MPC 4 در سیستم MPS می‌تواند پارامترهای زیر را اندازه‌گیری کند:
ارتعاش مطلق (ارتعاش کفش)
ارتعاش نسبی (اندازه‌گیری ارتعاش شعاعی، شامل اندازه‌گیری ولتاژ شکاف DC)
ارتعاش مطلق روتور و موقعیت روتور (اندازه‌گیری محوری)
مقدار بردار Smax (مطابق با استاندارد ISO 7919)
خروج از مرکز روتور
انبساط مطلق و نسبی (بین روتور و استاتور)
انبساط سیلندر
جابجایی
فشار دینامیکی
کارت AMC 8 در سیستم MPS می‌تواند پارامترهای زیر را اندازه‌گیری کند:
دما (ترموکوپل‌ها یا پروب‌های RTD که مستقیماً به کارت IOC 8 T متصل شده‌اند)
هر متغیر فرآیند تعریف شده توسط کاربر، مانند جریان، سطح یا موقعیت شیر. سایر ویژگی‌های سیستم MPS عبارتند از:
کارت‌های MPC 4، IOC 4 T، AMC 8، IOC 8 T و RLC16 با قابلیت تعویض در حین کار (Hot-swappable). این کارت‌ها را می‌توان بدون خاموش کردن فریم ABE04X وارد یا خارج کرد.
ذخیره‌سازی پیکربندی تک‌بردی
اصلاح آنلاین تمام پارامترها در حین اجرای MPS
پردازش داده در زمان واقعی در دسترس است
منبع تغذیه داخلی قابل تنظیم برای فرستنده‌ها
مدار خودآزمایی داخلی (BITE)
عملکرد بای پس خطرناک
تنظیم مجدد سیگنال هشدار
افزایش آلارم یا نظارت تطبیقی
حداکثر چهار ورودی (ارتعاش اندازه‌گیری شده، فشار دینامیکی و غیره) می‌توانند به یک کانال پردازش واحد متصل شوند.
