عملکرد پیشرفته، قابلیت همکاری و دسترسی‌پذیری برای کارخانه‌های متصل امروزی

راهکارهای سیستم کنترل توزیع‌شده‌ی جنرال الکتریک به راحتی با نیازهای دائماً در حال تغییر صنایعی مانند تولید برق، نفت و گاز و فرآوری شیمیایی سازگار می‌شوند.

یک راه حل کامل
The مارک وی سیستم کنترل، پلتفرمی انعطاف‌پذیر است که در کاربردهای متعدد مورد استفاده قرار می‌گیرد. این سیستم دارای ورودی/خروجی (I/O) پرسرعت و شبکه‌ای برای سیستم‌های افزونه سیمپلکس، دوگانه و سه‌گانه است. ورودی/خروجی مبتنی بر اترنت را می‌توان به راحتی در سراسر کارخانه در تمام برنامه‌های موجود در کارخانه توزیع کرد. ارتباطات اترنت استاندارد صنعتی برای ورودی/خروجی، کنترل‌کننده‌ها و رابط نظارتی با ایستگاه‌های اپراتور و تعمیر و نگهداری و همچنین سیستم‌های شخص ثالث استفاده می‌شود.

مجموعه نرم‌افزاری ControlST* با کنترل‌های Mark VIe و سیستم‌های مرتبط برای برنامه‌نویسی، پیکربندی، روندیابی و تجزیه و تحلیل تشخیص‌ها استفاده می‌شود. کتابخانه توابع راهکار کنترل توزیع‌شده (DCS) ایجاد منطق کاربرد تعادل طرح را تسریع می‌کند. در طول زمان اجرا، سیستم داده‌های باکیفیت و منسجم از نظر زمانی را در کنترل‌کننده‌ها و در سطح کارخانه برای مدیریت مؤثر تجهیزات سیستم کنترل فراهم می‌کند.

ایمنی از طریق راهکار مدیریت ایمنی Mark VIeS ارائه می‌شود. بر اساس پلتفرم Mark VIe، مارک ویس یک سیستم کنترل ایمنی مستقل برای کاربردهای حساس به ایمنی است که مطابق با استاندارد IEC®-61508 می‌باشد. مجموعه نرم‌افزاری ControlST ضمن حفظ مجموعه‌ای منحصر به فرد از بلوک‌های سخت‌افزاری و نرم‌افزاری دارای گواهینامه، تعمیر و نگهداری را ساده می‌کند.

راهکار کنترل توزیع‌شده Mark VIe، راهکاری یکپارچه و بی‌نقص برای کارخانه ارائه می‌دهد که برای عملکرد در شرایط سخت موجود در صنایعی مانند موارد زیر طراحی شده است:
• تولید برق
• نفت و گاز
• مواد شیمیایی و فرآیندی
• خمیر کاغذ و کاغذ
• مهندسی معدن و مواد معدنی
• انرژی‌های تجدیدپذیر

راهکار کنترل توزیع‌شده Mark VIe موارد زیر را ارائه می‌دهد:
• یک راه حل اثبات شده
• معماری انعطاف‌پذیر و بسیار مقیاس‌پذیر
• افزایش بهره‌وری و کارایی
• ادغام یکپارچه با سیستم‌های کنترل اصلی
• طراحی و یکپارچه‌سازی جامع
• ارائه خدمات و نگهداری قوی

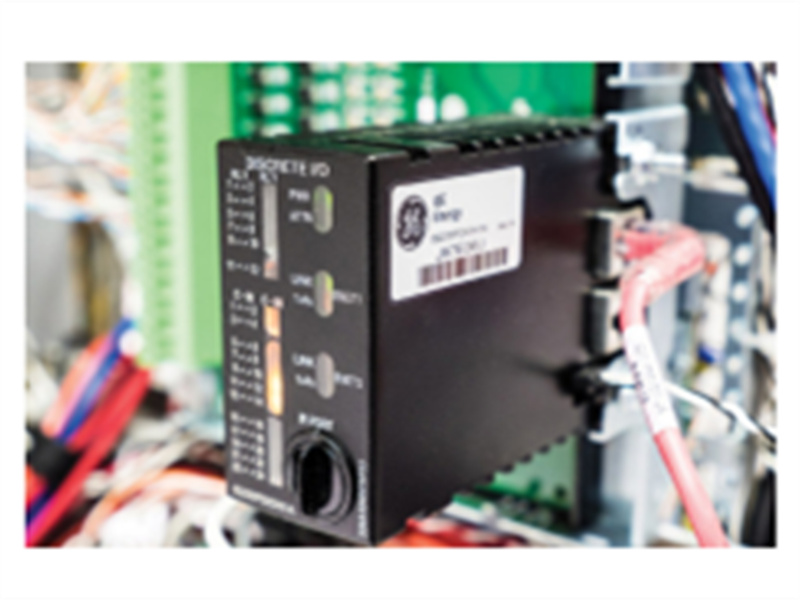

کنترلر مارک وی‌ئی دانشگاه کالیفرنیا، سانتا باربارا
در قلب سیستم Mark VIe، کنترلری قرار دارد که شامل پردازنده اصلی و درایورهای اترنت سه‌گانه برای ارتباط با ورودی/خروجی‌های شبکه‌ای و درایورهای اترنت اضافی برای شبکه کنترل است. مجموعه‌ای از دو یا سه کنترلر می‌تواند برای ارائه کنترل دوگانه یا TMR استفاده شود. منطق کنترل را می‌توان در ترکیبی از نمودارهای بلوکی تابع (FBD) و منطق نردبانی رله (RLD) برنامه‌ریزی کرد. یک سیستم عامل بلادرنگ این منطق کنترل را اجرا می‌کند و با سیستم ورودی/خروجی ارتباط برقرار می‌کند. در هر فریم، کنترلرهای آنلاین داده‌ها را از ماژول‌های ورودی می‌خوانند، داده‌ها را در ماژول‌های خروجی می‌نویسند و متغیرها را بین کنترلرها در پیکربندی دوگانه یا TMR همگام‌سازی می‌کنند.

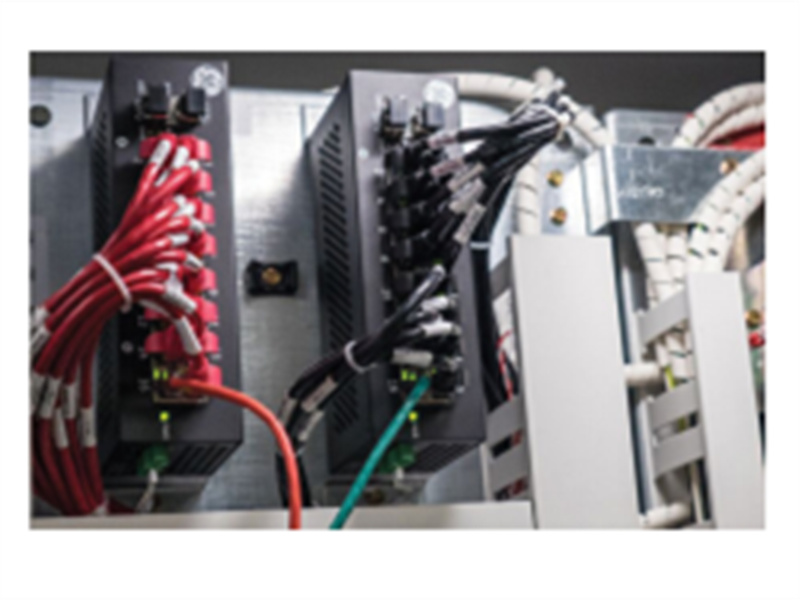

ماژول‌های ورودی/خروجی Mark VIe (کارت ورودی/خروجی و بسته‌بندی) - IS220PAICH2B
ماژول‌های ورودی/خروجی Mark VIe سه جزء مشترک دارند: یک بلوک انتهایی برای سیم‌کشی میدانی، یک برد ترمینال و بسته(های) ورودی/خروجی. ماژول‌ها روی ریل DIN نصب می‌شوند. سیم‌کشی با گیج عریض، مارشالینگ را از بین می‌برد و هزینه‌ها را کاهش می‌دهد. هر بسته ورودی/خروجی شامل دو پورت IONet و یک پردازنده محلی با یک ساعت بلادرنگ هماهنگ شده برای مهر زمانی ۱ میلی‌ثانیه‌ای در تابع توالی رویدادها (SOE) است که در تمام ورودی‌ها و خروجی‌های گسسته موجود است. این ویژگی به مشتریان این امکان را می‌دهد که SOE را با کلیک یک دکمه، بدون پیچیدگی و هزینه سخت‌افزار اختصاصی SOE، انتخاب کنند. تشخیص و رأی‌گیری ورودی/خروجی در سطح بسته انجام می‌شود.

ماژول‌های ورودی/خروجی سیمپلکس دارای یک بسته ورودی/خروجی نصب‌شده روی برد ترمینال هستند؛ ماژول‌های ورودی/خروجی TMR دارای سه بسته ورودی/خروجی نصب‌شده روی یک برد ترمینال مشترک هستند. افزونگی ورودی/خروجی یک انتخاب واحد در طول پیکربندی سخت‌افزار است و برای کد برنامه شفاف است.
شبکه IO (IONet)-IS220PHRAH1A
شبکه IO یک پروتکل نقطه به نقطه، کاملاً دوطرفه و اختصاصی است. این شبکه از یک شبکه ارتباطی قطعی ۱۰۰ مگابایتی مناسب برای ماژول‌های ورودی/خروجی محلی و/یا توزیع‌شده پشتیبانی می‌کند. سوئیچ‌های IONet یک طراحی GE هستند که قابلیت محیطی فوق‌العاده را با عملکرد برتر ترکیب می‌کنند. پروتکل‌های استاندارد شبکه مانند Profinet، Profibus و Foundation Fieldbus می‌توانند به طور یکپارچه در سیستم Mark VIe ادغام شوند.

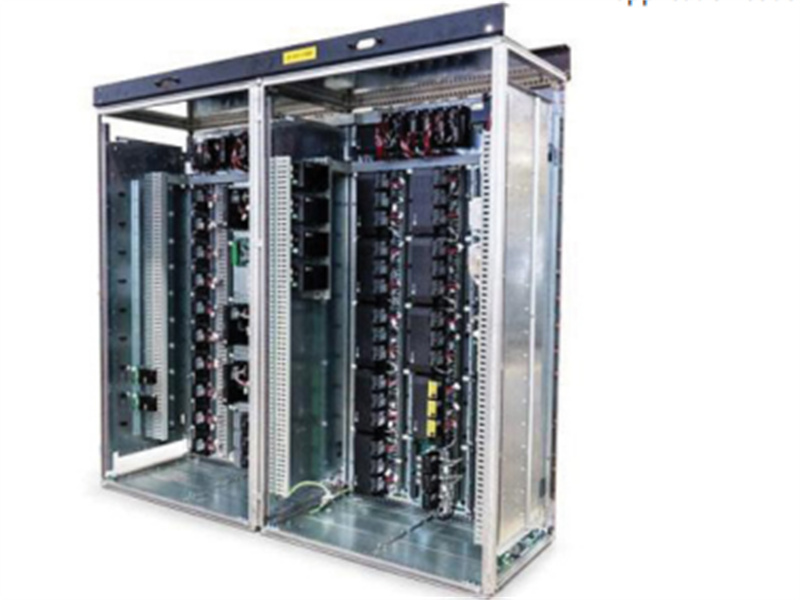

کنترلر مجازی Mark VIe-IS215UCCCM04A
برای آموزش و اعتبارسنجی، شبیه‌سازی فرآیند و کنترل مرتبط می‌تواند بسیار ارزشمند باشد.
Virtual Mark VIe یک کنترلر مجازی مبتنی بر کامپیوتر ارائه می‌دهد که از موارد زیر پشتیبانی می‌کند:
• اجرای برنامه کاربردی
• رابط ارتباطی با برنامه ToolboxST
• خدمات اترنت جهانی داده (EGD)
• مدیریت هشدار فرآیند
