تولید
|
ای بی بی |
|
مدل
|
تی سی ۵۲۰
|
| شماره پ.ن. |
3BSE001449R1
|
| کاتالوگ | ای‌سی۴۵۰ |
| توضیحات |
گردآورنده وضعیت سیستم
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
28 * 16 * 3 (سانتی متر)
|
| وزن | ۰.۲ کیلوگرم |
شرح:

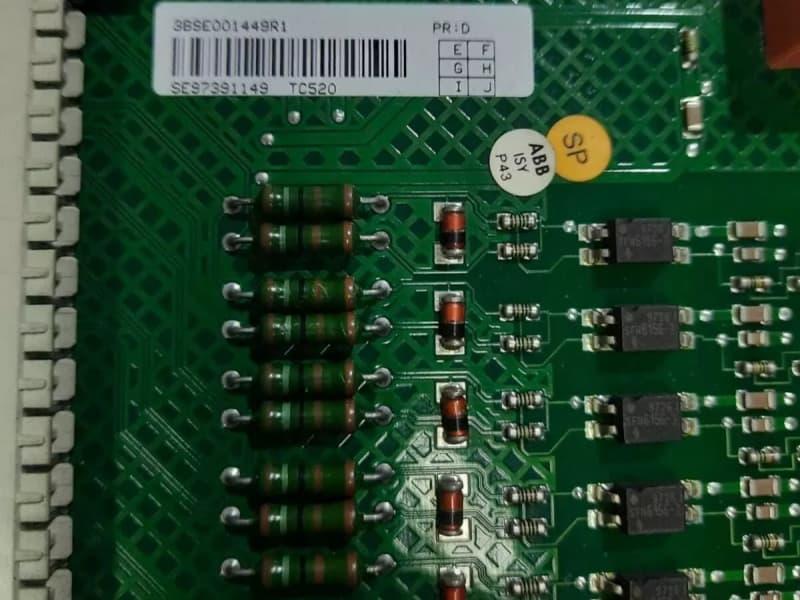

گردآورنده وضعیت سیستم ABB TC520 3BSE001449R1
TC520 در یک سابرک کنترلر قرار گرفته است تا با باس backplane ارتباط برقرار کند. این ماژول اطلاعات وضعیت را از اطراف سیستم جمع‌آوری می‌کند. ورودی‌های باس backplane کنترلر Advant و همچنین کانکتور جلویی ماژول پردازش می‌شوند. سپس اطلاعات از طریق یک لینک سریال فقط ارسالی توزیع می‌شوند.
این لینک سریال در پنل پشتی برای تمام پردازنده‌های اصلی فقط برای گوش دادن در دسترس است. برای دستیابی به همگام‌سازی خارجی ساعت تقویم سیستم Advant Controller، «پالس دقیقه» به TC520 متصل می‌شود. سیگنال به طور جداگانه در پنل پشتی گذرگاه به ماژول(های) پردازنده توزیع می‌شود.
این ماژول همچنین یک کنتاکت رله کنترل‌شده با سیگنال RUN را به صورت خارجی در دسترس قرار می‌دهد. تا زمانی که سیگنال RUN فعال باشد، کنتاکت رله بسته است.
ورودی‌ها، به جز ورودی SYNC، به صورت دیجیتالی توسط نرم‌افزار فیلتر می‌شوند.
TC520 کاملاً خودکار است، یعنی نمی‌تواند تحت تأثیر کاربر خارجی قرار گیرد. وضعیت تمام ورودی‌ها، صرف نظر از اینکه ورودی‌ها متصل هستند یا خیر، گزارش می‌شود.
کاربرد ورودی‌های A1، A2، B1، B2 در پایگاه داده کنترلر پیکربندی شده است. حالت خطا با توجه به سطح سیگنال الکتریکی توسط برنامه تعریف می‌شود. به فصل‌های پیکربندی/نصب کنترلر مراجعه کنید.
برای ورودی FN (FANFAIL)، سطح بالای منطقی ۲۴ ولت به عنوان حالت خطا اعمال می‌شود.
سوالات متداول:
۱. ولتاژ چقدر است؟
۵ ولت جریان مستقیم معمولی ۵ ۰ میلی‌آمپر
2. مدت پرداخت چیست؟
فقط حواله بانکی.
۳. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.
