شرح:

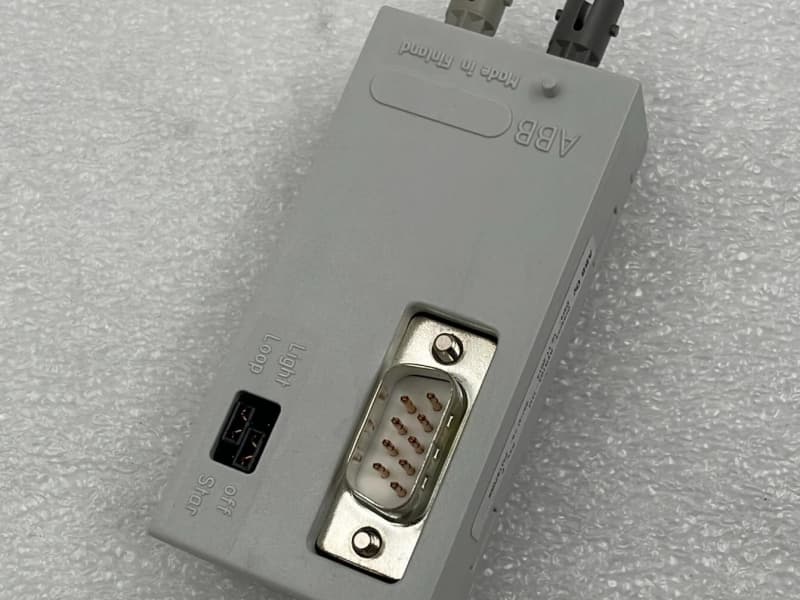

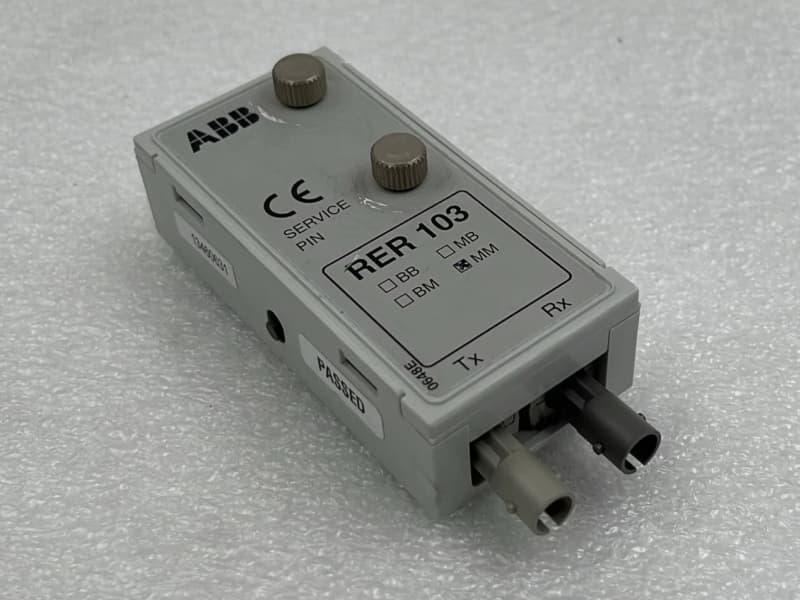

ABB RER103 یک ماژول اتصال باس است که برای ادغام یکپارچه بین دستگاه‌های RE_500 و باس‌های ارتباطی فیبر نوری طراحی شده است. این ماژول به طور موثر سیگنال‌های نوری را از پروتکل‌های ارتباطی LON®، SPA یا IEC 60870-5-103 به سیگنال‌های الکتریکی RS-485 برای دستگاه‌های RE_500 و برعکس تبدیل می‌کند. طراحی جمع و جور و سازگاری انعطاف‌پذیر آن، آن را برای کاربردهای مختلف صنعتی ایده‌آل می‌کند.

مشخصات
پروتکل‌های ارتباطی: SPA، LON®، IEC 60870-5-103.

نوع رابط: RS-485.

نوع کانکتور: 9 پین نوع D

پشتیبانی از توپولوژی باس: پیکربندی‌های حلقه‌ای و ستاره‌ای.

منبع تغذیه: از دستگاه میزبان (5 ولت DC) تغذیه می‌شود.

سرعت انتقال داده: تا ۱.۲۵ مگابیت بر ثانیه

دمای عملیاتی: -10°C تا 55°C.

دمای نگهداری: -40 درجه سانتیگراد تا 70 درجه سانتیگراد.

ابعاد: ۳۵ میلی‌متر × ۷۳ میلی‌متر × ۲۰ میلی‌متر.

ویژگی‌ها
۱. مصونیت بالا در برابر تداخل: رسانه انتقال فیبر نوری، نویز الکتریکی را به حداقل می‌رساند.

۲. سازگاری چندمنظوره با گذرگاه داده: از پروتکل‌های SPA، LON® و IEC 60870-5-103 پشتیبانی می‌کند.

۳. طراحی جمع و جور و کارآمد: به راحتی با دستگاه‌های RE500 ادغام می‌شود.

۴. عملکرد صنعتی قابل اعتماد: بهینه شده برای محیط‌های اتوماسیون سخت.

لینک برگه:

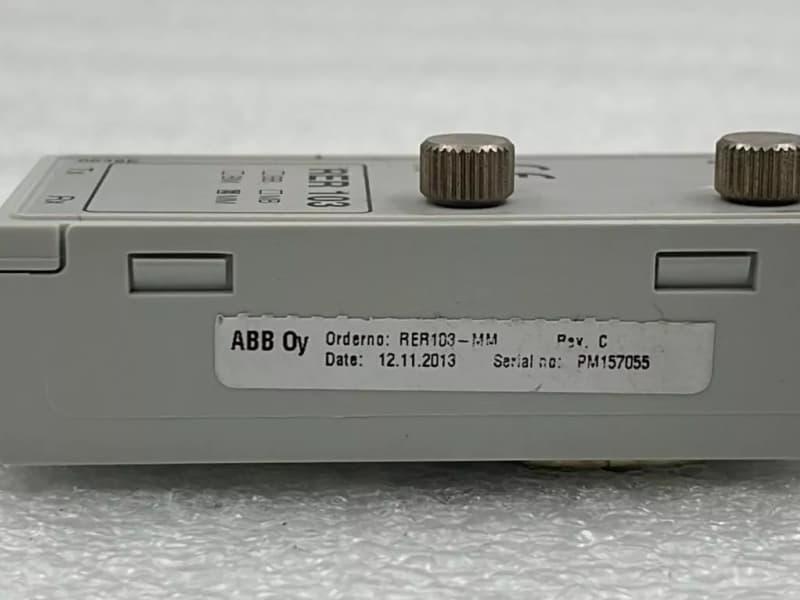

ماژول اتصال باس ABB RER 103 RER103-MM پی دی اف برگه اطلاعات
