تولید
|
ای بی بی |
|
مدل
|
R513 R0003
|
| شماره پ.ن. |
R513 R0003
|
|
کاتالوگ
|
ادونت او سی اس با مستر جنوب غربی |
|
توضیحات
|
رله میانی
|
| مبدا | سوئد |
| کد HS | ۸۵۳۸۹۰۹۹ |
| ابعاد |
۱.۹۸ *0.2*2.61 (سانتی متر) |
| وزن | ۰.۵ کیلوگرم |
شرح:
رله واسط ABB R513 R0003

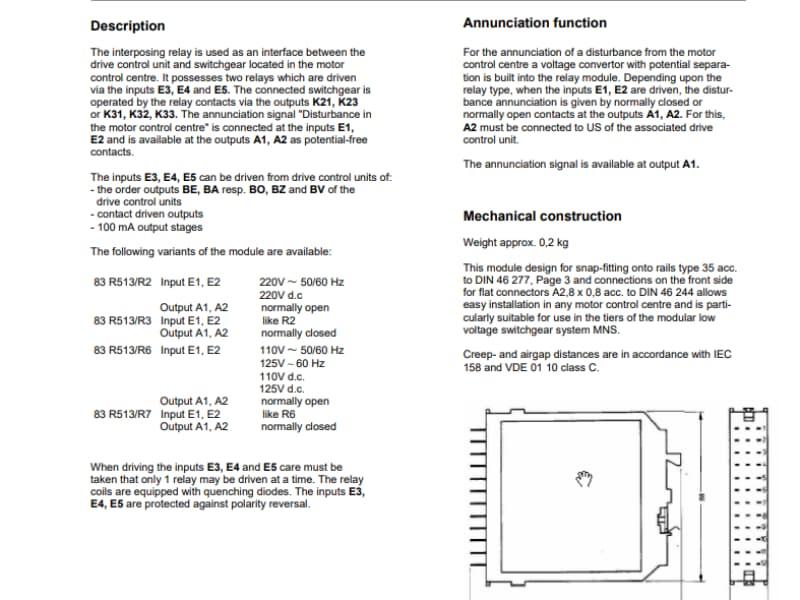

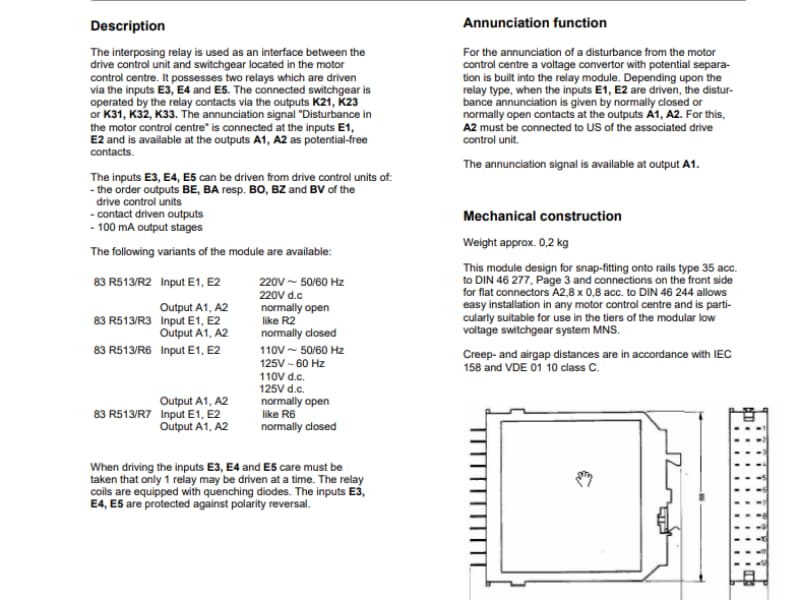

رله‌ی واسط به عنوان رابط بین واحد کنترل درایو و تابلو برق واقع در مرکز کنترل موتور استفاده می‌شود. این رله دارای دو رله است که از طریق ورودی‌های E3، E4 و E5 تحریک می‌شوند. تابلو برق متصل توسط کنتاکت‌های رله از طریق خروجی‌های K21، K23 یا K31، K32، K33 عمل می‌کند. سیگنال اعلام "اختلال در مرکز کنترل موتور" به ورودی‌های E1، E2 متصل شده و در خروجی‌های A1، A2 به عنوان کنتاکت‌های بدون پتانسیل در دسترس است.
لینک برگه:
رله واسط ABB R513 R0003
پی دی اف
برگه اطلاعات
