تولید
|
ای بی بی |
|
مدل
|
CC-U/STD
|
| شماره پ.ن. |
1SVR040001R0400
|
|
کاتالوگ
|
سری SVR |
|
توضیحات
|
مبدل سیگنال
|
| مبدا | سوئد |
| کد HS | ۸۵۳۸۹۰۹۹ |
| ابعاد |
۱.۲ *0.8*0.35 (سانتی متر) |
| وزن | ۲.۵ کیلوگرم |
شرح:

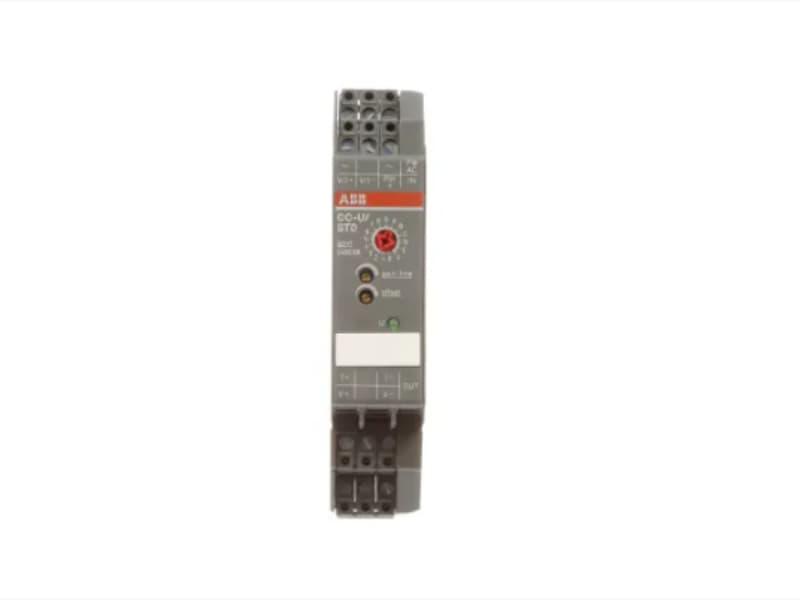

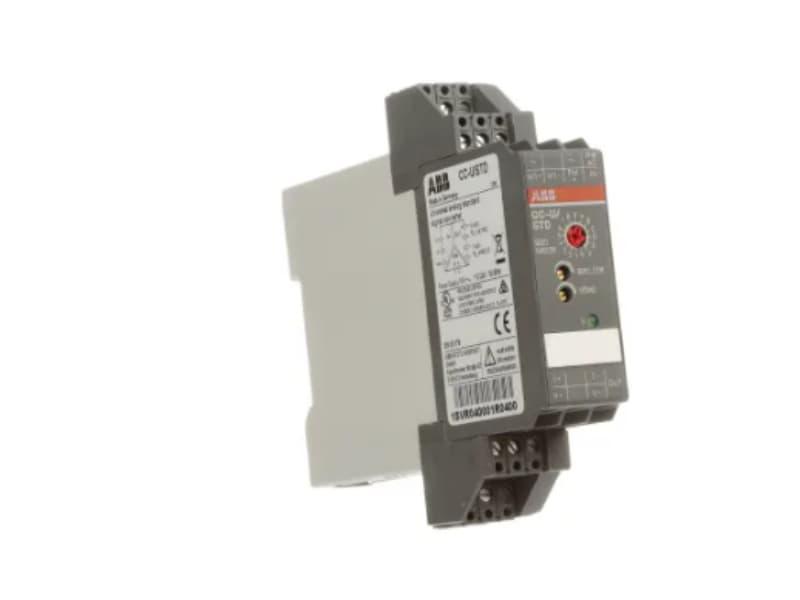

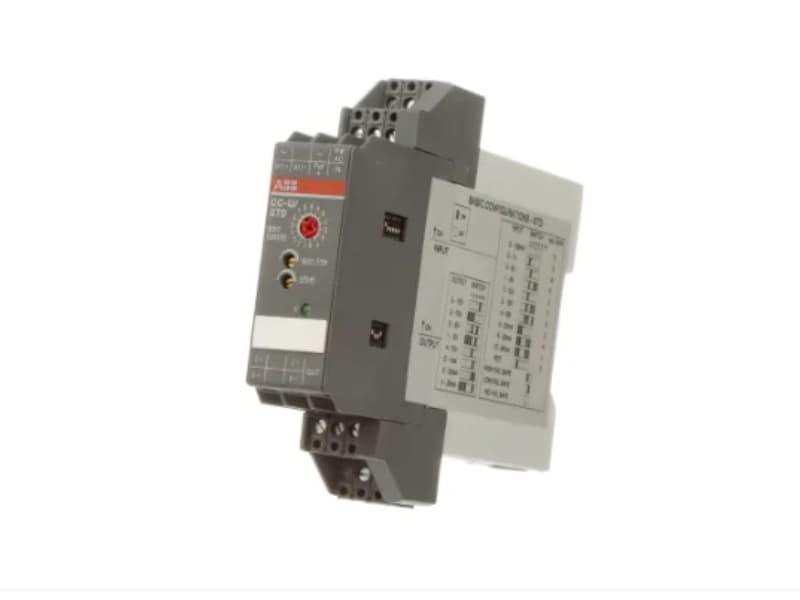

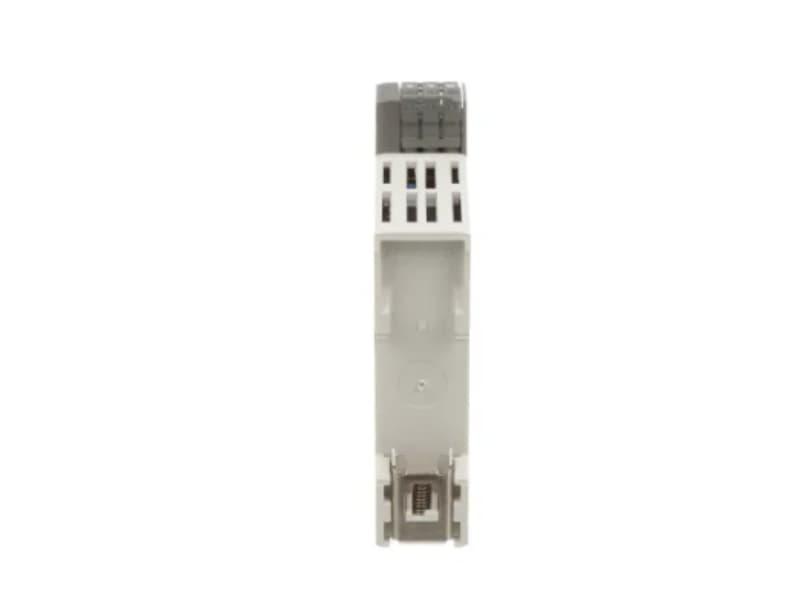

ABB CC-U/STD 1SVR040001R0400 CAIS UNI/110-240AC/100-300DC
CC-U/STD یک مبدل سیگنال آنالوگ استاندارد از سری CC-U است. این مبدل، با ایزولاسیون الکتریکی سه‌طرفه، با ولتاژ تغذیه کنترلی نامی 110-240 ولت AC کار می‌کند. این مبدل، خروجی‌های سیگنال مقاوم در برابر اتصال کوتاه، ترمینال‌های اتصال قابل اتصال و تشخیص قابل تنظیم قطع سیگنال ولتاژ ورودی (ایمن در برابر خطای پایین / ایمن در برابر خطای بالا) را فراهم می‌کند. 28 محدوده سیگنال ورودی (16 استاندارد و 12 غیر استاندارد) و 41 محدوده سیگنال خروجی (8 استاندارد و 33 غیر استاندارد) را می‌توان با استفاده از سوئیچ‌های DIP جانبی که مستقیماً در دسترس هستند، پیکربندی کرد. تنظیم بهره و آفست از طریق عناصر عملیاتی جلویی انجام می‌شود. ولتاژ تغذیه اعمال شده توسط یک LED سبز نمایش داده می‌شود.
ABB CC-U/STD 1SVR040001R0400 CAIS UNI/110-240AC/100-300DC
CC-U/STD یک مبدل سیگنال آنالوگ استاندارد از سری CC-U است. این مبدل، با ایزولاسیون الکتریکی سه‌طرفه، با ولتاژ تغذیه کنترلی نامی 110-240 ولت AC کار می‌کند. این مبدل، خروجی‌های سیگنال مقاوم در برابر اتصال کوتاه، ترمینال‌های اتصال قابل اتصال و تشخیص قابل تنظیم قطع سیگنال ولتاژ ورودی (ایمن در برابر خطای پایین / ایمن در برابر خطای بالا) را فراهم می‌کند. 28 محدوده سیگنال ورودی (16 استاندارد و 12 غیر استاندارد) و 41 محدوده سیگنال خروجی (8 استاندارد و 33 غیر استاندارد) را می‌توان با استفاده از سوئیچ‌های DIP جانبی که مستقیماً در دسترس هستند، پیکربندی کرد. تنظیم بهره و آفست از طریق عناصر عملیاتی جلویی انجام می‌شود. ولتاژ تغذیه اعمال شده توسط یک LED سبز نمایش داده می‌شود.
لینک برگه:
ABB CC-U/STD 1SVR040001R0400 CA
IS UNI/110-240AC/100-300DC
پی دی اف
برگه اطلاعات
