تولید
|
ای بی بی |
|
مدل
|
81EU01F-E
|
| شماره پ.ن. |
GJR2391500R1210
|
|
کاتالوگ
|
ادونت او سی اس با مستر اس دبلیو |
|
توضیحات
|
ماژول ورودی جهانی
|
| مبدا | سوئد |
| کد HS |
۸۵۴۲۳۱۹۰
|
| ابعاد |
۱.۹۸ *0.2*2.61 (سانتی متر) |
| وزن | ۰.۵ کیلوگرم |
شرح：

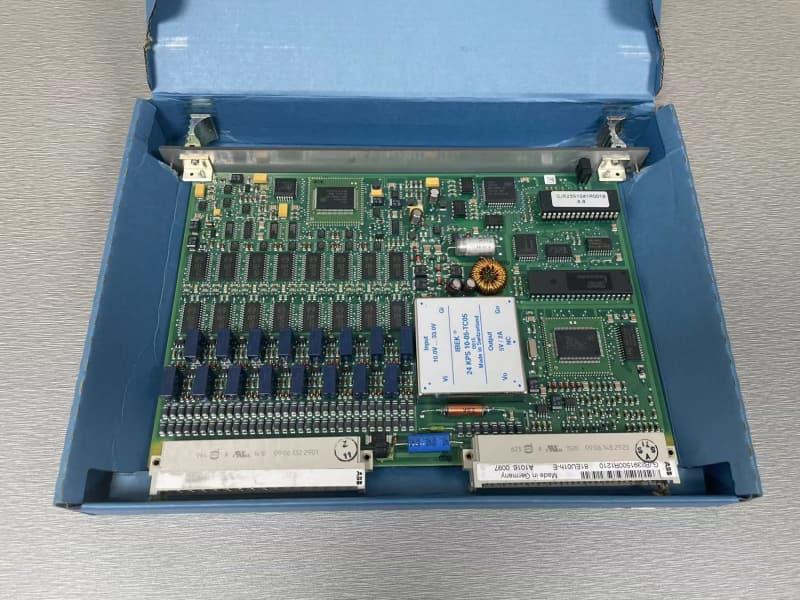

ماژول ورودی جهانی ABB 81EU01F-E GJR2391500R1210
ماژول ورودی یونیورسال فرستنده‌های زیر را به هم متصل می‌کند:
فرستنده‌های دودویی
کنتاکت‌های تکی و تغییر وضعیت با یا بدون مانیتور خط
آغازگرهای القایی مطابق با استاندارد NAMUR DIN 19234 فرستنده‌های الکترونیکی
فرستنده‌های آنالوگ برای سیگنال‌های جریان:
مبدل‌های دو سیمه ۴ ... ۲۰ میلی‌آمپر از ماژول ورودی تغذیه می‌شوند
مبدل‌های ۴ سیمه ۰ ... ۲۰ میلی‌آمپر، ۴ ... ۲۰ میلی‌آمپر و ۰ ... ۵ میلی‌آمپر با منبع تغذیه خارجی
مبدل‌های دما:
ترموکوپل‌ها با مبدل برای سیگنال‌های جریان ۴ ... ۲۰ میلی‌آمپر و اتصالات سرد درون مبدل. خطی‌سازی روی ماژول ورودی انجام می‌شود.
دماسنج‌های مقاومتی با مبدل برای سیگنال‌های جریان ۴ ... ۲۰ میلی‌آمپر
این ماژول از ۱۶ واحد تابع تشکیل شده است. هر واحد تابع می‌تواند برای هر نوع حالت ورودی استفاده شود. هر ترکیبی امکان‌پذیر است. تخصیص و تنظیم پارامتر به راحتی از طریق لیست پیکربندی برنامه‌ریزی می‌شود. مقادیر برنامه‌ریزی شده در یک EEPROM ذخیره می‌شوند تا اطمینان حاصل شود که در صورت قطع برق از بین نمی‌روند. آن‌ها را می‌توان در هر زمانی تغییر داد.
تا چهار مقدار محدود را می‌توان به هر سیگنال آنالوگ اختصاص داد.
تا چهار محاسبه تصحیح و فیلتر مستقل را می‌توان به طور مستقل روی هر ماژول ورودی انجام داد. برنامه‌نویسی با ساختار بلوک تابع انجام می‌شود.
شرایط مرزی را برای این کاربرد رعایت کنید
لینک برگه:
ماژول ورودی جهانی ABB 81EU01F-E GJR2391500R1210
پی دی اف
برگه اطلاعات
