تولید
|
وودوارد |
|
مدل
|
۹۹۰۷-۱۲۰۰
|
| شماره پ.ن. |
۹۹۰۷-۱۲۰۰
|
|
کاتالوگ
|
۵۰۵دی |
|
توضیحات
|
مبدل جریان به فشار CPC-II
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
16.3 * 3.8 * 5.8 (سانتی متر) |
| وزن | ۲۱.۶۴ کیلوگرم |
شرح:

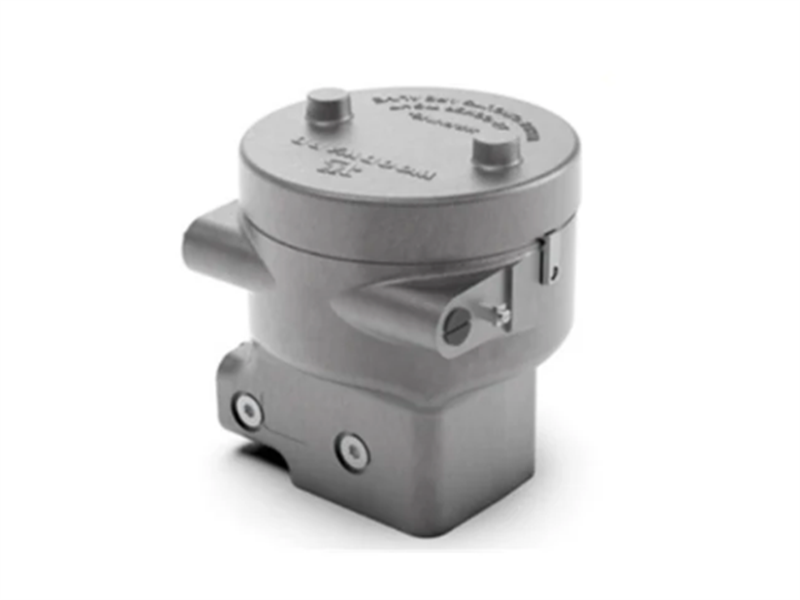

۹۹۰۷-۱۲۰۰ یک مبدل جریان به فشار از نوع CPC-II است. این مبدل برای کنترل دقیق سروو مکانیزمها/محرکهای شیر توربین بخار تکاثره طراحی شده است و سیگنالهای الکتریکی را با دقت و اطمینان به سیگنالهای هیدرولیکی تبدیل میکند. با دریافت ورودی تنظیم جریان ۴-۲۰ میلیآمپر، یک خروجی فشار هیدرولیکی دقیق و پایدار متناسب با جریان ورودی ارائه میدهد و در نتیجه امکان کنترل دقیق موقعیت شیر را فراهم میکند. این عملکرد برای حفظ سرعت و کنترل بار دقیق توربین بسیار مهم است و عملکرد پایدار و کارآمد توربین را در محیطهای صنعتی تضمین میکند. این دستگاه به ویژه برای کاربردهایی که نیاز به دقت بالا و پاسخ دینامیکی دارند، مناسب است.
این دستگاه نه تنها مشکل اصلی صنعت که بر زمان آماده به کار و عملکرد تجهیزات تأثیر میگذارد - آلودگی روغن - را حل میکند، بلکه دارای ویژگیهای پیشرفته متعددی از جمله مقاومت در برابر آلودگی روغن (مطابق با استانداردهای ISO 20/16)، کنترل دقیق فشار سیال و کنترل خطی پایدار شیرآلات نیز میباشد.
ویژگیها:
- عملکرد دینامیکی پیشرفته
عملکرد و پاسخگویی برتر را برای کاربردهای سخت فراهم میکند.
- دقت و وضوح
امکان کنترل دقیق موقعیت دریچه را فراهم میکند.
- قابلیت اطمینان
طراحی شده برای محیطهای صنعتی سخت، ارائه خدمات پایدار و بلندمدت.
- سازگاری
سازگار با سیستمهای سروو شیر توربین مختلف.
- کنترل فشار
سیگنالهای تقاضای فشار را از ۴ تا ۲۰ میلیآمپر دریافت میکند تا فشار روغن را به طور دقیق کنترل کند و موقعیت شیرهای کنترل سرعت توربین تکاثره را تعیین کند.
- افزونگی
قابل تنظیم برای دریافت ورودیهای تقاضای فشار اضافی از یک یا دو کنترلر.
- مکانیسم ایمن در برابر خرابی
یک فنر برگشت سوپاپ داخلی، CPC را به موقعیت ایمن در برابر خرابی سوق میدهد و در صورت خرابی واحد داخلی، بسته شدن ایمن شیر کنترل توربین را تضمین میکند.
- طراحی مقاوم و بادوام
دارای یک محرک با استحکام بالا، مواد مقاوم در برابر خوردگی، یک شیر دوار تکی و طراحی دریچه خود تمیز شونده است.
- تشخیص پیشرفته
ابزارهای نظارتی و تشخیصی بلادرنگ را برای عیبیابی کارآمد فراهم میکند.
مشخصات:
محدوده فشار عملیاتی: معمولاً 0 تا 10 بار (145 تا 145 psi)سیگنال ورودی: ۴-۲۰ میلیآمپر جریان مستقیم
فشار خروجی: متناسب با جریان ورودی
زمان پاسخ: پاسخ سریع به تغییرات سیگنال ورودی
شرایط محیطی: طراحی شده برای کار در محدوده دما و رطوبت مشخص شده
ولتاژ ورودی: +24 ولت مستقیم، 1 آمپر
محدوده دمای عملیاتی: -40°C تا 70°C
رطوبت استاندارد: ۲۰ تا ۵۵ درجه سانتیگراد، رطوبت ۹۵٪، ۴۸ ساعت
نوع نمایش: دو خط × ۲۴ کاراکتر
نوع محفظه: مطابق با استاندارد IEC 60529، درجه حفاظت IP56
لینک برگه اطلاعات:
مبدل جریان به فشار WoodWard CPC-II مدل ۹۹۰۷-۱۲۰۰
پی دی اف
برگه اطلاعات
