تولید
|
بنتلی نوادا |
|
مدل
|
۸۶۵۱۷-۰۱-۰۱-۰۱-۰۱ |
| شماره پ.ن. |
۸۶۵۱۷-۰۱-۰۱-۰۱-۰۱
|
|
کاتالوگ
|
سیستم ۳۳۰۰ |
|
توضیحات
|

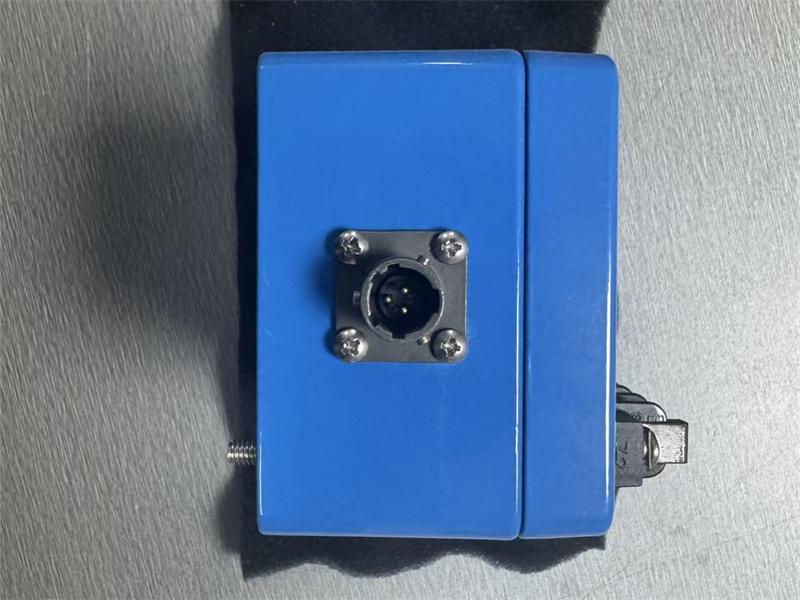

ماژول رابط شتابسنج
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
۱۴ * ۹ * ۸ (سانتی متر)
|
| وزن | ۰.۵ کیلوگرم |
شرح:

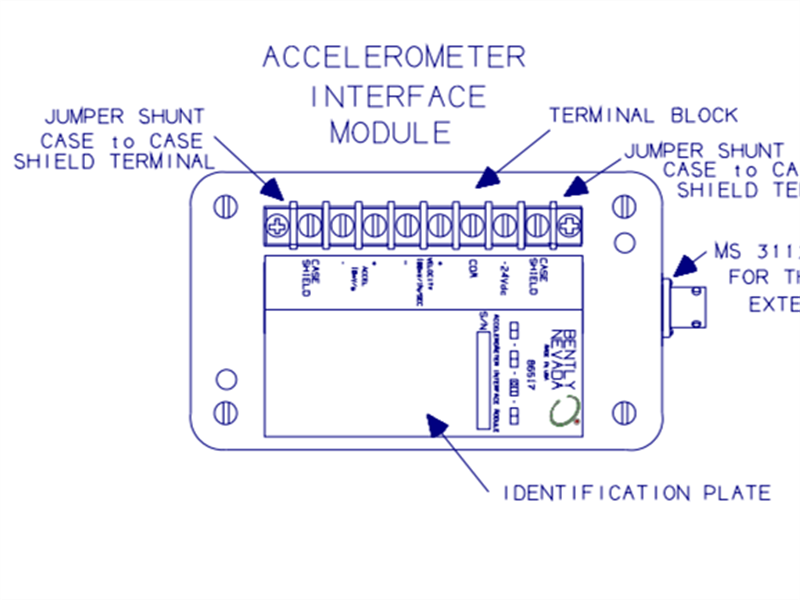

سیستم مبدل مبتنی بر شتابسنج شامل یک شتابسنج با بار کوپل شده با دمای بالا ( ۸۶۵۱۷-۰۱-۰۱-۰۱-۰۱ )؛ کابل(های) رابط مقاوم، کمنویز و مقاوم در برابر دمای بالا؛ و ماژول رابط شتابسنج مطابق شکل زیر.
ویژگیها:
ماژول رابط شتابسنج عملکردهای زیر را انجام میدهد:
۱. ورودی شارژ از شتابسنج را به سیگنال شتاب ولتاژ تبدیل میکند.
۲. سیگنال ولتاژ را تا پیک ۱۰ میلیولت بر گرم (۱.۰۲ میلیولت بر متر مربع بر ثانیه) مقیاسبندی میکند.
۳. سیگنال شتاب را بافر میکند تا بتوان آن را از طریق کابلهای طولانی به تجهیزات ابزار دقیق متصل کرد.
۴. میانگذر، سیگنال شتاب را با استفاده از یک فیلتر مرتبه دوازدهم با فرکانسهای گوشه که توسط گزینه BB تعیین میشوند، فیلتر میکند.
۵. سیگنال شتاب فیلتر شده را با یک سیگنال سرعت با حساسیت ۱۰۰ میلیولت بر اینچ بر ثانیه (۳.۹۴ میلیولت بر میلیمتر بر ثانیه) ادغام میکند.
۶. سیگنال سرعت را بافر میکند تا بتوان آن را از طریق کابلهای طولانی به ابزارهای نظارتی متصل کرد. سیگنال سرعت معمولاً برای نظارت بر ماشینها استفاده میشود.
مشخصات:
قدرت
ولتاژ تغذیه:
-23 ولت تا -26 ولت
قرعهکشی فعلی:
حداکثر ۲۲ میلیآمپر
ورودی
شتاب:
ورودی تفاضلی از یک شتابسنج پیزوالکتریک با حساسیت ۵۰ pC/g pk یا ۱۰۰ pC/g pk. ظرفیت قطب به قطب شتابسنج به علاوه ظرفیت کابل رابط نباید از ۸۳۰۰ پیکوفاراد بیشتر شود.
اضافه بار:
پیک ۵۰۰۰۰ pC برای شتابسنجهایی با حساسیت ۵۰ pC/g pk و پیک ۱۰۰۰۰۰ pC برای شتابسنجهایی با حساسیت ۱۰۰ pC/g pk.
خروجی شتاب
حساسیت:
خروجی متعادل ۱۰ میلیولت بر گرم پیک (۱.۰۲ میلیولت بر متر مربع بر ثانیه) و امپدانس خروجی اسمی ۵۰ اهم.
محدوده دینامیکی:
۷۵۰ گرم (۷۳۵۰ متر بر ثانیه) بدون مانع معمولی. ۵۰۰ گرم (۴۹۰۲ متر بر ثانیه) با مانع معمولی.

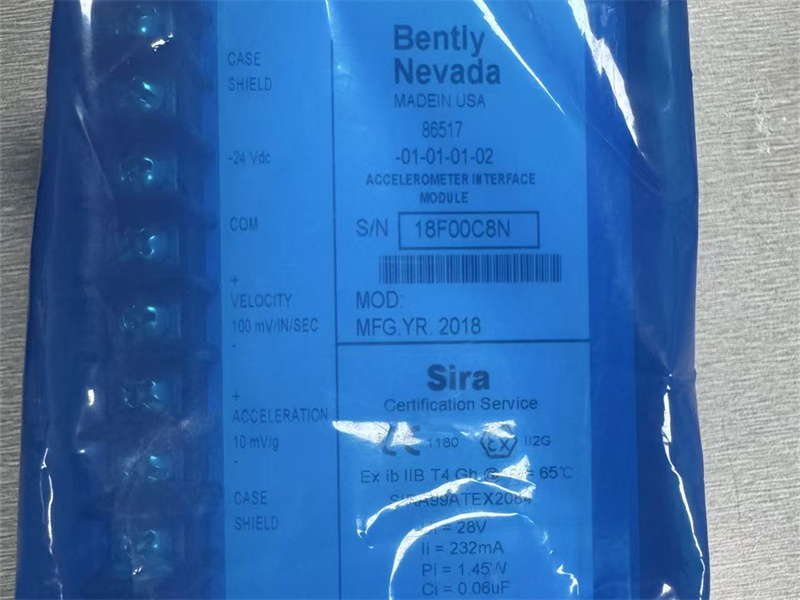

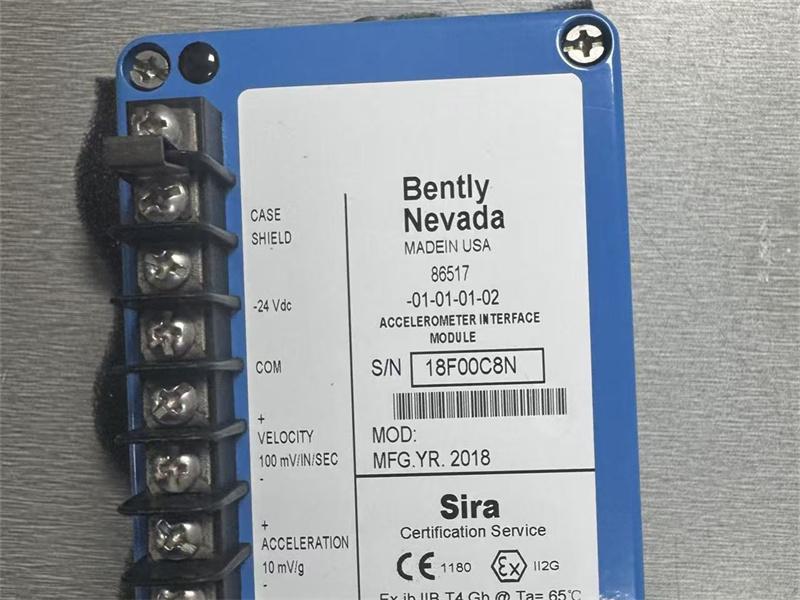

ماژول رابط شتابسنج
۸۶۵۱۷-AXX-BXX-CXX-DXX
گزینه حساسیت ورودی شارژ مبدل
01 50 عدد در گرم
02 100 عدد در گرم
گزینه فرکانس گوشه فیلتر B
۰۱ گوشه بالاگذر ۲۵ هرتز، گوشه پایینگذر ۳۵۰ هرتز
۰۲ گوشه بالاگذر ۱۰۰ هرتز، گوشه پایینگذر ۵۶۰ هرتز
۰۳ گوشه بالاگذر ۴۰ هرتز، گوشه پایینگذر ۳۰۰ هرتز
ولتاژ بایاس سیگنال C DC
۰۱ -۱۰ ولت، گزینه دیگری موجود نیست
تأیید آژانس D
00 الزامی نیست
01 انجمن استانداردهای کانادا
02 CENELEC (SIRA)
Q1.What's
لوازم جانبی ۸۶۵۱۷
ماژول رابط شتابسنج
?
خازن ۰.۰۱ میکروفاراد: BNC P/N 00448308
رابط برای اتصال کابلهای رابط بدون ترمینال به ماژول رابط. (نیاز به نصب دارد). BNC P/N 00591075.
سوال ۲: آیا ماژول رابط شتابسنج ۸۶۵۱۷ میتواند در مناطق خطرناک استفاده شود؟
ماژول رابط 86517 برای استفاده در مناطق خطرناک خاص تأیید شده است. برای نصب در محیطهای کلاس I، بخش 1 یا منطقه 1، موانع ایمنی لازم است. برای اطلاعات بیشتر در مورد استفاده از ماژول رابط در مناطق خطرناک با شرکت Bently Nevada تماس بگیرید.
Q3: حساسیت ماژول رابط 86517 چقدر است؟
۱۰۰ میلیولت بر اینچ بر ثانیه (۳.۹۳ میلیولت بر میلیمتر بر ثانیه)، خروجی متعادل. امپدانس خروجی ۱۰۰ اهم اسمی.
