تولید
|
وودوارد |
|
مدل
|
۸۲۹۰-۱۹۱
|
| شماره پ.ن. |
۸۲۹۰-۱۹۱
|
|
کاتالوگ
|
۵۰۵دی |
|
توضیحات
|

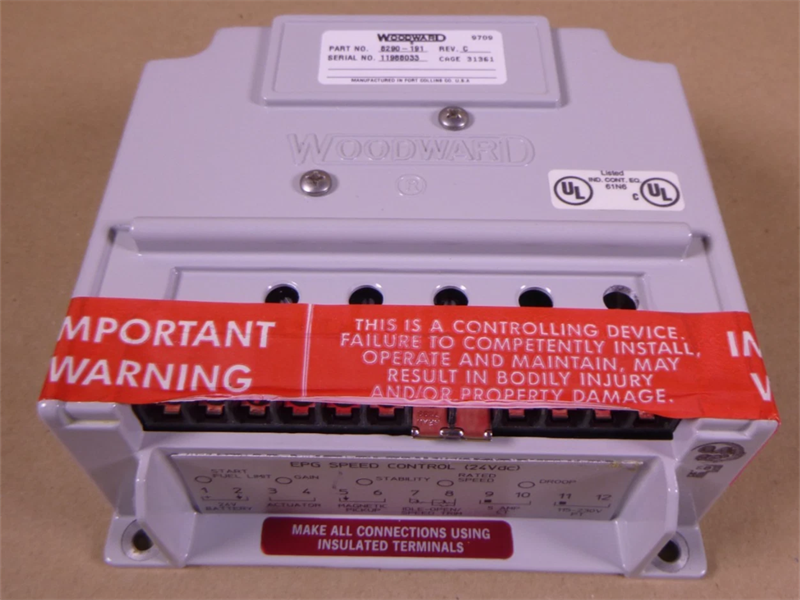

کنترل سرعت EPG
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
۲۲ *18*10 (سانتی متر) |
| وزن | ۶ کیلوگرم |
EPG های 512/524 و 1712/1724 سیستمهای کنترل سه جزئی برای عملکرد 12 یا 24 ولت DC هستند. همه سیستمهای EPG شامل یک محرک، یک کنترل سرعت الکترونیکی و یک گیرنده مغناطیسی هستند.
کنترلهای الکترونیکی ایزوکرون با محدودیت سوخت هنگام شروع یا با دینامیک دوگانه قابل انتخاب با سوئیچ در دسترس هستند.
کنترلهای افت ولتاژ برای انواع خاصی از کاربردهای ژنراتور موازی در دسترس هستند. دستگاههای تقسیم بار برای استفاده با مدلهای ایزوکرون مورد استفاده در کاربردهای موازی در دسترس هستند.
محرک EPG انتخاب شده بر روی محرک اصلی نصب شده و به صورت مکانیکی به کنترل سوخت متصل است. طراحی چرخشی و شفت خروجی در هر دو انتها، امکان چرخش 30 درجه (512/524) یا 35 درجه (1712/1724) در جهت عقربههای ساعت یا خلاف جهت عقربههای ساعت را برای اتصالات سوخت با جرم کم و اصطکاک کم فراهم میکند. فنرهای برگشت داخلی از پیش بارگذاری شده، گشتاور شفت را در جهت کاهش سوخت و برای خاموش شدن در صورت از دست رفتن سیگنال کنترل الکترونیکی تأمین میکنند. یک محفظه آلومینیومی ریختهگری شده مقاوم، امکان نصب کنترل سرعت را روی اسکید موتور فراهم میکند.
در عمل، کنترل سرعت موتور را با سرعت یا بار مورد نظر مقایسه میکند و موقعیت محرک را برای اصلاح اختلافات تنظیم میکند.
تنظیمات بهره و پایداری، پاسخ گاورنر را با موتور خاص تنظیم میکنند. کنترلکنندههای EPG با دینامیک انتخابشده توسط سوئیچ، امکان عملکرد پایدار در حالت بیباری و پاسخ سریع در حالت بارگذاری سنگین را فراهم میکنند.
ویژگیها:
کنترل سرعت دروپ تک فاز میتواند در دروپ، سهم بار را کنترل کند. کنترل سرعت ایزوکرونوس میتواند با استفاده از یک سنسور بار جانبی، سهم بار را کنترل کند. اگر به لوازم جانبی با سیستم دروپ نیاز باشد، از کنترل سرعت ایزوکرونوس به همراه یک سنسور بار برای تأمین دروپ استفاده کنید.
لوازم جانبی سیستمهای قدرت که میتوانند به کنترل سرعت ایزوکرون متصل شوند عبارتند از:
سنسور بار ژنراتور
سنسور بار با کنترل سرعت ایزوکرونوس برای فراهم کردن قابلیتهای دروپ یا اشتراک بار ایزوکرونوس استفاده میشود. این سنسور امکان استفاده از سنکرونایزر SPM-A، کنترل فرآیند و واردات/صادرات، AGLC یا APTL را فراهم میکند (به مشخصات محصول ۸۲۳۱۴ مراجعه کنید).
سنکرونایزر SPM-A
برای یک سیستم کاملاً خودکار همگامسازی، موازیسازی و اشتراکگذاری بار، هماهنگکننده را نصب کنید (به مشخصات محصول ۸۲۳۸۳ مراجعه کنید).
ژنراتور رمپ
مولد شیب برای اضافه کردن زمانهای شیب خطی تا ۲۵ ثانیه متصل میشود. برای زمانهای شیب نمایی تا چهار ثانیه، میتوان یک خازن را به کنترل EPG متصل کرد (به دفترچه راهنما ۸۲۴۷۶ مراجعه کنید).
پارامترها:
شماره قطعه:
۸۲۹۰-۱۹۱
ولتاژ تغذیه: ۲۴ ولت DC
مصرف برق: کمتر از 10 وات
دمای عملیاتی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد
- کانالهای ورودی
ورودیهای دیجیتال: ۴ (برای وضعیت عملیاتی و کنترلها).
- کانالهای خروجی
خروجیهای هشدار: ۲ (برای نمایش خطا و وضعیت).
ارتباطات: RS-232، RS-485 (برای ادغام با سیستمهای خارجی).
رتبهبندی حفاظتی: IP65، طراحی شده برای دوام در شرایط سخت
تضمین کیفیت:
سوال ۱: آیا Woodward 8290-191 با سیستمهای PLC قدیمیتر سازگار است؟
A1: بله، این کنترلر برای سازگاری با بسیاری از کنترلرهای قدیمی Woodward طراحی شده است.
سوال ۲: این ماژول چگونه قابلیت اطمینان سیستم را بهبود میبخشد؟
A2: این دستگاه، مدیریت ولتاژ پایدار، ارتباط قوی و دوام طولانی مدت را فراهم میکند و زمان از کارافتادگی را به میزان قابل توجهی کاهش میدهد.
سوال ۳: آیا ماژول میتواند در محیطهای بسیار سخت کار کند؟
A3: بله، محدوده دمایی وسیع و طراحی مستحکم آن، آن را برای شرایط سخت صنعتی مناسب میکند.
لینک دیتاشیت:
۸۲۹۰-۱۹۱ کنترل سرعت EPG وودوارد
پی دی اف
برگه اطلاعات
