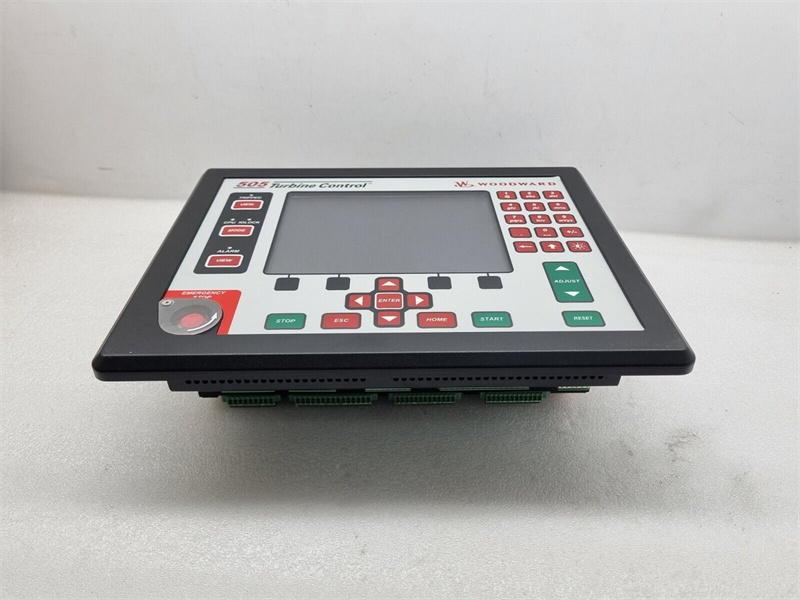

8200-1312 WOODWARD 505XT گاورنر دیجیتال

توضیحات

کنترلر جدید Woodward 505 با شماره قطعات 8200-1302 و 8200-1312 نیازمند اعمال RTV روی پنل نمایشگر است تا با ATEX (IP54) و کلاس 1، بخش 2 مناطق خطرناک مطابقت داشته باشد. Woodward شناسایی کرده است که برخی کنترلرهای ساخته‌شده بین تاریخ‌های 15 ژوئن 2016 تا 14 ژوئیه 2016 ممکن است RTV مطابق دستورالعمل‌های کاری اعمال نشده باشد. RTV بین ممبران و پنل نمایشگر جلویی برای جلوگیری از نفوذ رطوبت و گرد و غبار به داخل دستگاه مورد نیاز است.

این دفترچه راهنما کنترل‌کننده دیجیتال Woodward 505XT را برای همه انواع توربین‌های بخار توصیف می‌کند، از جمله:
 توربین‌های با اکچویتورهای تک‌سوپاپ یا اسپلِت-رنج
 توربین‌های استخراج یا ورود کنترل‌شده (2 شیر کنترلی)
 توربین‌های استخراج و ورود کنترل‌شده (2 شیر کنترلی)

جدول گزینه‌های زیر شماره قطعات و تفاوت‌های بین مدل‌ها را نشان می‌دهد. جلد 1 این دفترچه راهنما کنترل را توصیف می‌کند، دستورالعمل‌های نصب را ارائه می‌دهد، مشخصات سخت‌افزاری را تعریف می‌کند و پیکربندی (برنامه‌نویسی) و روش‌های بهره‌برداری را توضیح می‌دهد. جلد 2 شامل یادداشت‌هایی درباره به‌کارگیری کنترل در کاربردهای خاص و اطلاعات حالت سرویس است. این دفترچه راهنما شامل دستورالعمل‌های بهره‌برداری از کل سیستم توربین نیست. برای دستورالعمل‌های بهره‌برداری توربین یا کارخانه، با سازنده تجهیزات کارخانه تماس بگیرید.

گزینه‌های شماره قطعه
شماره قطعه / توان
8200-1310 LVDC (18–36 Vdc) انطباق استاندارد
8200-1311 AC/DC (88–264 Vac یا 90–150 Vdc) انطباق استاندارد
8200-1312 سازگاری دریایی/ATEX LVDC (18–36 Vdc)
اصطلاحات
505 به خانواده کلی محصولات Woodward / پلتفرم سخت‌افزاری اشاره دارد
505XT به‌طور خاص به ویژگی‌های نرم‌افزاری برنامه کنترل/رابط کاربری گرافیکی (GUI) که در این دفترچه راهنما توضیح داده شده‌اند اشاره دارد – که روی برچسب شماره قطعه واحد و لوگو روی صفحه اصلی مشخص می‌شود

دفترچه داده‌ها

8200-1312 کنترل‌کننده دیجیتال Woodward 505XT PDFبرگه داده
