تولید
|
ای بی بی |
|
مدل
|
70VV01A
|
| شماره پ.ن. |
HESG447043R0001
|
|
کاتالوگ
|
پروکنترل |
|
توضیحات
|

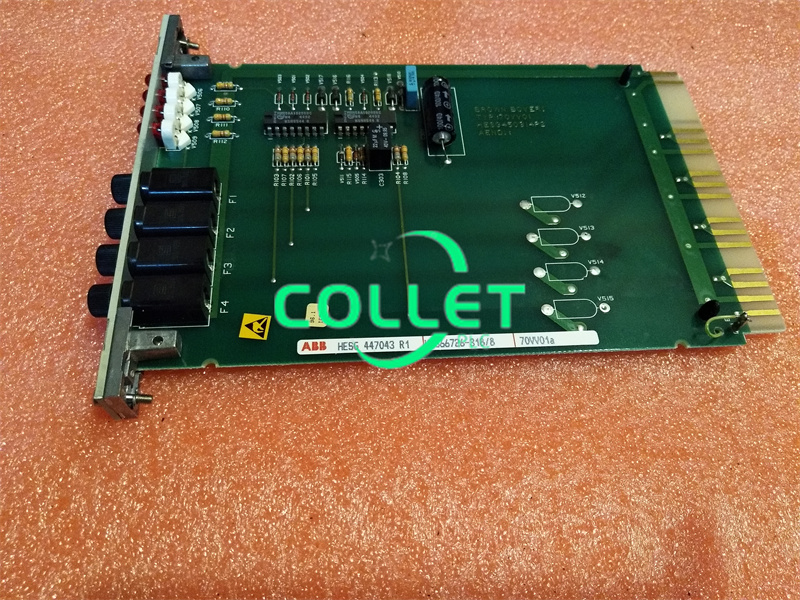

برد کنترل اصلی
ماژول
|
| مبدا | سوئد/مالت/هند |
| کد HS |
۸۵۳۸۹۰۸۱
|
| ابعاد |
۲۲ * ۱۰ * ۳ (سانتی متر)
|
| وزن | ۰.۸ کیلوگرم |
70VV01A یک برد کنترل اصلی (MCB) در سری HVC (کنترل کننده ولتاژ بالا) یا سیستم‌های مرتبط با آن از شرکت ABB است.
مزایا:
- کنترل مدارشکن/کنتاکتور
- دستورات عملیاتی محلی (دکمه‌های فشاری پنل) و از راه دور (از سیستم‌های SCADA یا DCS) را پردازش می‌کند.
- منطق پیچیده اینترلاک و قفل داخلی را برای اطمینان از عملکرد ایمن و صحیح پیاده سازی می کند (برای مثال، بستن مدارشکن فقط زمانی که کلید اتصال زمین باز است).
- محافظت در برابر اضافه جریان
اتصال کوتاه یا اضافه بارهای شدید را تشخیص داده و باعث قطع مدار می‌شود.
- حفاظت در برابر افت ولتاژ
هنگامی که ولتاژ به طور غیرعادی افت می‌کند، برای محافظت از بار یا جلوگیری از خرابی سیستم، قطع می‌کند.
پایش وضعیت و دریافت سیگنال: به طور مداوم وضعیت تجهیزات اصلی را از طریق ورودی‌های دیجیتال (DI) پایش می‌کند.
- ارتباطات و بارگذاری داده‌ها
-مجهز به پورت ارتباطی سریال استاندارد (مانند RS485) یا رابط اترنت.
-از پروتکل‌های ارتباطی صنعتی رایج مانند Modbus RTU یا Modbus TCP/IP پشتیبانی می‌کند. تمام اطلاعات وضعیت جمع‌آوری‌شده، سیگنال‌های هشدار و داده‌های اندازه‌گیری در یک سیستم نظارتی سطح بالاتر (مانند SCADA) بارگذاری می‌شوند و دستورات کنترلی را از سیستم سطح بالاتر دریافت می‌کنند.
- عملکرد تشخیص خودکار
به طور مداوم سلامت سخت‌افزار و نرم‌افزار خود را رصد می‌کند. هنگامی که یک خطای داخلی (مانند خطای حافظه، وقفه در ارتباط، اختلال در منبع تغذیه) شناسایی شود، یک سیگنال هشدار تولید و بارگذاری می‌شود و حتی خروجی‌های کنترل برای اطمینان از ایمنی قفل می‌شوند.
منبع تغذیه: ۲۴ ولت DC، ۴۸ ولت DC یا ۱۱۰/۲۲۰ ولت DC
ورودی‌های دیجیتال (DI): تعداد: معمولاً چندگانه
نوع: معمولاً ورودی‌های پسیو با کنتاکت خشک یا سیگنال‌های DC سطح بالا (مثلاً ۲۴ ولت DC). برای اتصال کنتاکت‌های کمکی و سنسورهای وضعیت استفاده می‌شود.
- خروجی‌های دیجیتال (DO) / خروجی‌های رله
تعداد: چندگانه
نوع: معمولاً خروجی‌های رله با ظرفیت کافی برای راه‌اندازی مستقیم سیم‌پیچ‌های قطع و وصل (مثلاً ۲۲۰ ولت AC/DC، ۵ آمپر). برخی خروجی‌های کنتاکت غیرفعال نیز برای نمایش سیگنال در دسترس هستند.- ورودی‌های آنالوگ (AI)
تعداد: کمتر.
نوع: برای دریافت سیگنال از ترانسفورماتورهای ولتاژ (PT)، معمولاً 0-120 ولت AC یا 0-240 ولت AC، استفاده می‌شود.- رابط‌های ارتباطی
- رابط اترنت (RJ45)، پشتیبانی از پروتکل Modbus TCP/IP.
- شرایط محیطی
- دمای نگهداری: -40°C تا +85°C
- رطوبت: مطابق با استانداردهای IEC، معمولاً 5٪ تا 95٪ بدون چگالش.
لینک دیتاشیت:
برد کنترل اصلی 70VV01A ABB HESG447043R0001
پی دی اف
برگه اطلاعات
