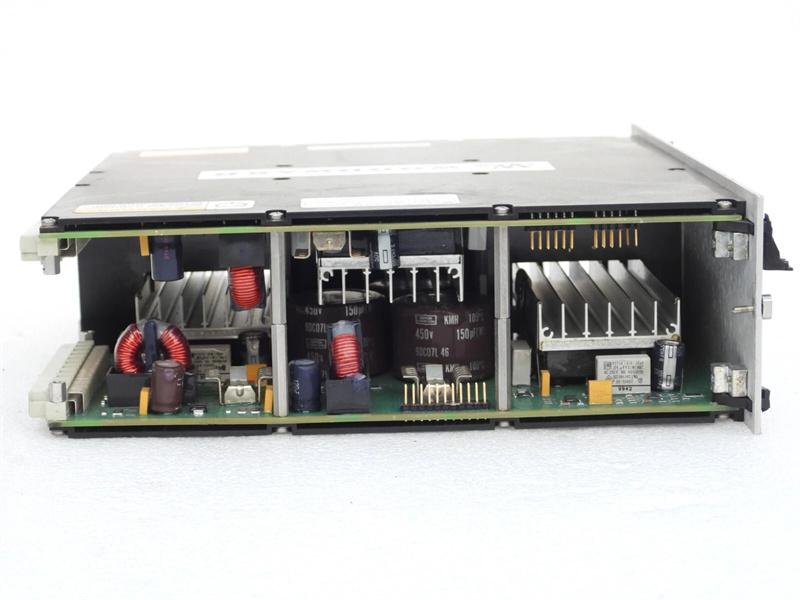

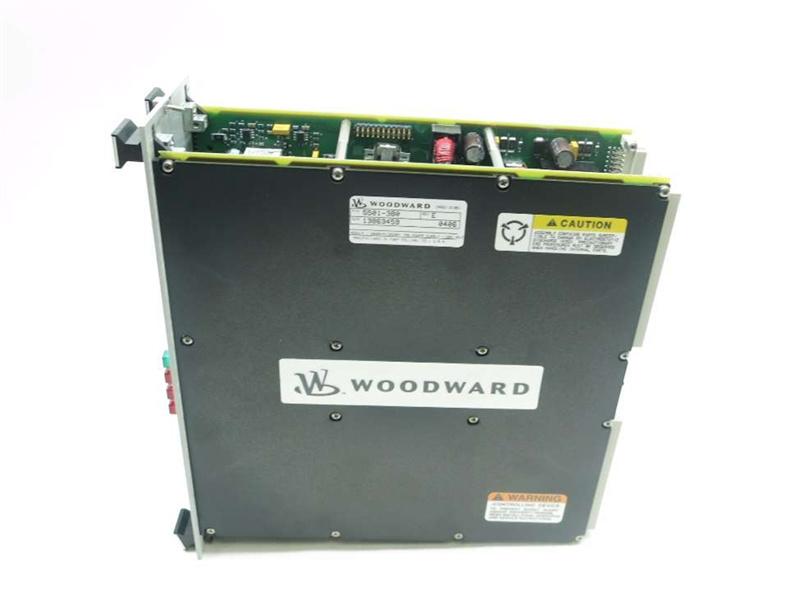

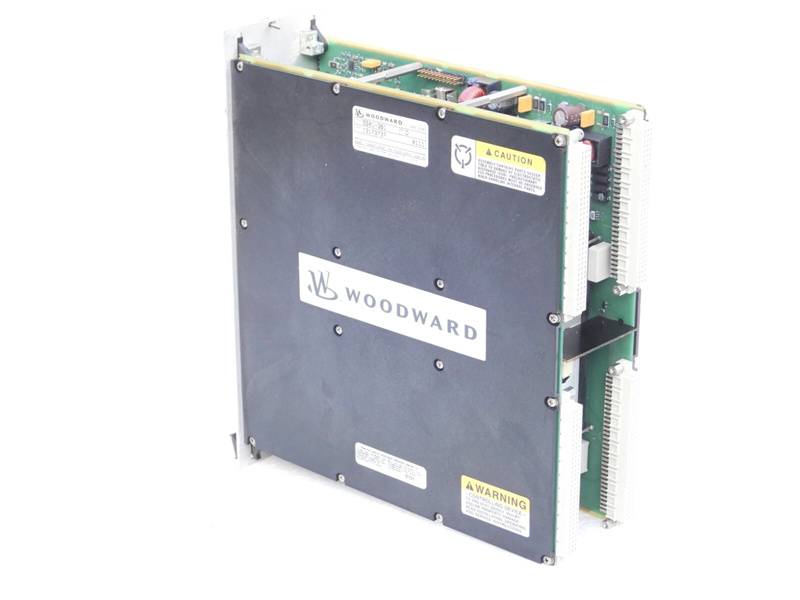

برد منبع تغذیه WoodWard 5009/MICRONET TMR 5501-380

شرح:

برد 5501-380 یکی دیگر از منابع تغذیه 5009/MicroNet TMR است، اما در مقایسه با ماژول 5501-370 که با 24 ولت DC کار می‌کند، این برد می‌تواند با صد و بیست ولت جریان متناوب یا ولت جریان مستقیم کار کند. در کنار این تفاوت اصلی، هر ولتاژ دارای درجه فیوز/بریکِر برق ورودی متفاوتی است، درجه بریکِر برای 120 ولت DC دارای تأخیر زمانی 10 آمپر است. تمام مشخصات مربوط به این برد را می‌توانید در صفحه سی و نهم دفترچه راهنمای 26167V1 بیابید.

برد 5501-380 می‌تواند در چندین سیستم شاسی استفاده شود، اما باید در پیکربندی‌های مختلف شاسی استفاده شوند و به یک منبع تغذیه متصل باشند. لطفاً توجه داشته باشید که همه سیستم‌های شاسی و اجزای آنها به بار کامل از منبع تغذیه اصلی MicroNet TMR نیاز ندارند. اگر کابینت توسط سیستم تغذیه مجاور تغذیه نشود، اتصالات برق مورد نیاز از طریق ترمینال‌های جلوی منبع تغذیه اصلی برقرار خواهد شد.

در صفحه جلویی برد 5501-380، چهار LED وجود دارد، LED مربوط به OK سبز است در حالی که LED های مربوط به خطای منبع تغذیه، دمای بیش از حد و خطای ورودی همگی قرمز هستند. روشن بودن همه LED های قرمز نشان دهنده وقوع نوعی خطا است. به عنوان مثال، هنگامی که LED مربوط به دمای بیش از حد روشن است، نشان دهنده این است که احتمالاً خاموشی حرارتی رخ خواهد داد زیرا منبع تغذیه داخلی از دمای تعیین شده هشتاد درجه سانتیگراد فراتر رفته است، هر دمایی بالاتر از نود درجه سانتیگراد باعث خاموش شدن منبع تغذیه خواهد شد. به محض اینکه منبع تغذیه داخلی به زیر هفتاد و پنج درجه سانتیگراد کاهش یابد، LED خاموش می شود.

ویژگی‌ها

• سیستم برق افزونه دارای شش خروجی ۲۴ ولت DC تنظیم‌شده‌ی جداگانه است که هر کدام ظرفیت جریان چشمگیر ۶ آمپر را دارند. این خروجی‌ها با دقت طراحی شده‌اند تا برق پایدار و دقیقی را به کنترل ارائه دهند و عملکرد روان تمام ماژول‌ها و اجزای متصل را تضمین کنند.
• برای حفظ تنظیم استثنایی توان خروجی، این سیستم اقدامات سختگیرانه‌ای را برای مقابله با اثرات نوسانات ولتاژ خط، تقاضای بار متغیر و تغییرات دما انجام می‌دهد. در نتیجه، تنظیم با دقت کنترل شده و در حاشیه چشمگیر کمتر از +5٪ نگه داشته می‌شود.
• پیاده‌سازی منابع تغذیه اضافی و مادربرد با کیفیت بالا، تحمل خطا و قابلیت اطمینان کلی سیستم را افزایش می‌دهد. در صورت خرابی یا مشکل در منبع تغذیه، سیستم تغذیه اضافی تضمین می‌کند که منبع تغذیه دیگر به طور یکپارچه وظیفه را بر عهده می‌گیرد و عملکرد مداوم را حفظ کرده و از فرآیندهای حیاتی محافظت می‌کند.
• تحویل برق قابل اعتماد و تنظیم دقیق شاسی منبع تغذیه کنترل اصلی MicroNet TMR، آن را برای کاربردهای ایمنی حیاتی در صنایعی مانند هوافضا، انرژی هسته‌ای و اتوماسیون صنعتی بسیار مناسب می‌کند. سیستم برق اضافی و مادربرد قوی در خط مقدم ارائه یک پایه برق پایدار و قابل اعتماد برای سیستم کنترل MicroNet TMR هستند و عملکرد و ایمنی استثنایی را حتی در محیط‌های دشوار و ماموریت بحرانی تضمین می‌کنند.
