تولید
|
تریکونکس |
|
مدل
|
۳۶۰۴ای
|
| شماره پ.ن. |
۳۶۰۴ای
|
|
کاتالوگ
|
تی ام آر |
|
توضیحات
|
ماژول ورودی دیجیتال TMR
|
| مبدا | سوئد |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
12 * 8 * 3 (سانتی متر) |
| وزن | ۱.۸ کیلوگرم |
شرح:

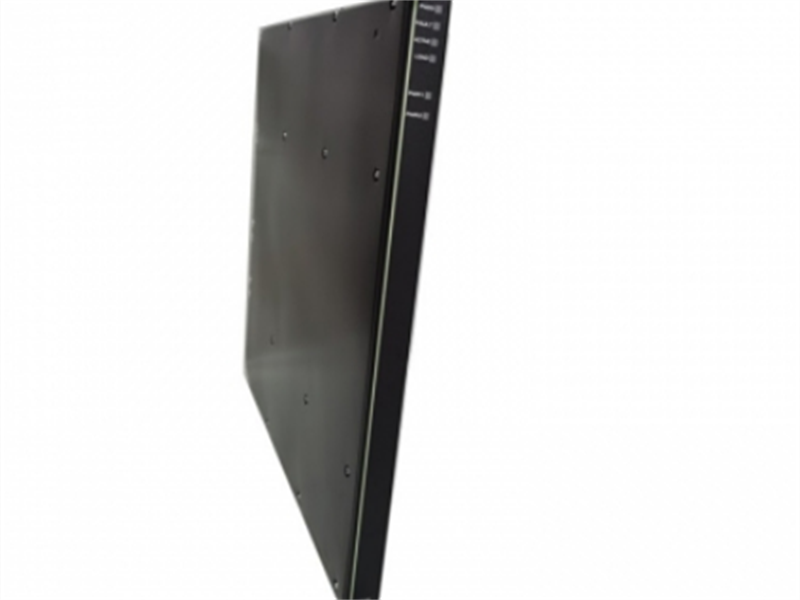

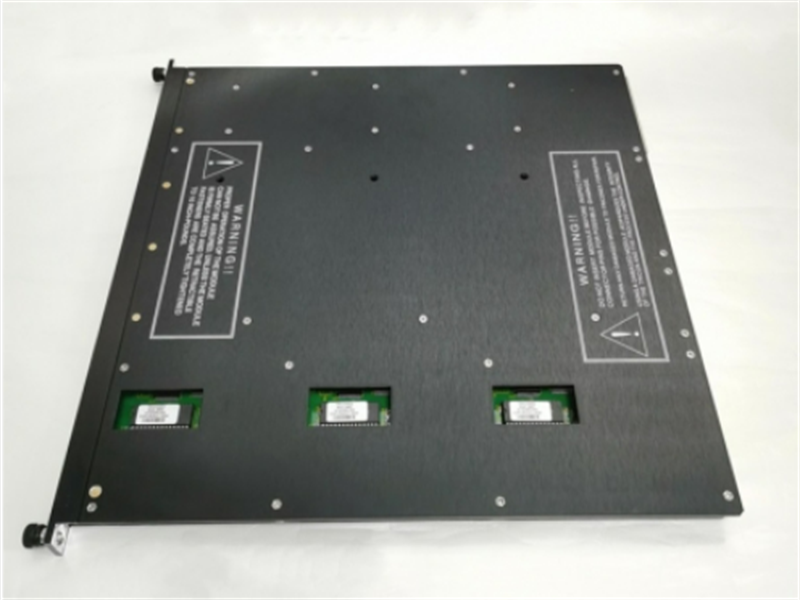

Triconex 3604E یک ماژول خروجی دیجیتال با قابلیت اطمینان بالا در سری سیستمهای ابزار دقیق ایمنی (SIS) اشنایدر الکتریک است که برای سناریوهای کنترل صنعتی که نیاز به ایمنی و قابلیت اطمینان بالا دارند، طراحی شده است. این ماژول سیگنالهای خروجی از پردازنده اصلی را از طریق سه کانال پردازش میکند و از یک مدار رأیگیری چهار طرفه برای اطمینان از یک سیگنال خروجی واحد و قابل اعتماد به دستگاههای میدانی استفاده میکند. این ماژول از تبادل سریع پشتیبانی میکند و برای اتصال به صفحه پشتی Tricon به یک بلوک ترمینال خارجی (ETP) با رابط کابل نیاز دارد. کلیدزنی مکانیکی نصب صحیح را تضمین میکند. عملکرد اصلی آن پیادهسازی کنترل تحمل ماژول سهگانه (TMR) است که از جمعآوری دادههای بلادرنگ، عملیات منطقی و خروجیهای ایمنی پشتیبانی میکند. این ماژول در درجه اول برای تبدیل سیگنالهای دیجیتال از سیستم کنترل به خروجیهای فیزیکی واقعی برای کنترل دستگاههای میدانی مانند شیرها و موتورها استفاده میشود و در نتیجه به نظارت بر ایمنی فرآیند دست مییابد.
پارامترها:
شماره مدل: 3604E
نوع: TMR
ولتاژ نامی: ۲۴ ولت DC
محدوده ولتاژ: ۲۲-۴۵ ولت DC
افت ولتاژ: کمتر از ۴ ولت، معمول
سیگنالهای خروجی: ۱۶، غیر مشترک
رتبهبندیهای فعلی
نشت بار: حداکثر ۲ میلیآمپر
نشتی شاسی: ناموجود
فیوزها (در ترمینال فیلد): ۱ عدد در هر خروجی، ۲.۵ آمپر سریعالاثر
ایزولاسیون نقطهای: ۱۵۰۰ ولت جریان مستقیم
ویژگیها:
- قابلیت اطمینان بالا
از طراحی افزونگی ماژولار سهگانه (TMR) برای تضمین ایمنی و در دسترس بودن سیستم استفاده میکند.
چندین کانال خروجی دیجیتال مستقل را فراهم میکند و انعطافپذیری سیستم را افزایش میدهد.
دارای قابلیتهای جامع خودآزمایی برای تشخیص به موقع خطا.
TRICONEX 3604E تحمل خطای بالایی را ارائه میدهد و از تحمل خطای ماژولار سهگانه (TMR) پشتیبانی میکند. این بدان معناست که سیستم دارای سه ماژول کنترلکننده یکسان است که میتوانند نتایج را نظارت و مقایسه کنند و عملکرد قابل اعتماد را حتی در شرایط خطا تضمین کنند.
این کنترلر که برای سیستمهای ایمنی طراحی شده است، ایمنی فرآیندهای صنعتی را تضمین میکند. این کنترلر از برنامههای SIL 2 (سطح یکپارچگی ایمنی 2) و SIL 3 پشتیبانی میکند.
از رابطهای ارتباطی متعدد، از جمله Modbus، DNP3 و OPC پشتیبانی میکند و ادغام آسان با سایر دستگاهها و سیستمها را تسهیل میکند.
TRICONEX 3604E دارای قابلیتهای نظارت و تشخیص بلادرنگ است که به کاربران کمک میکند تا مشکلات را به سرعت شناسایی و حل کنند و در نتیجه، دسترسی به سیستم را بهبود بخشند. انعطافپذیری: این کنترلر از انواع ماژولهای ورودی/خروجی پشتیبانی میکند و امکان پیکربندی و گسترش را برای برآورده کردن نیازهای خاص برنامه فراهم میکند.
مدار حلقه برگشت ولتاژ برای تأیید سوئیچ مستقل و تشخیص خطای احتمالی.
اتصال میدانی به یک بلوک ترمینال خارجی (ETP) نیاز دارد.
-کلیدزنی مکانیکی، نصب صحیح را تضمین میکند.
- نظارت بر بار و فیوز با نشانگرهای هشدار بار/فیوز.
لینک دیتاشیت:
ماژول ورودی دیجیتال Triconex TMR 3604E
پی دی اف
برگه اطلاعات
