تولید
|
بنتلی نوادا |
|
مدل
|
۳۵۰۰/۲۵ |
| شماره پ.ن. |
۱۲۵۷۹۲-۰۱
|
|
کاتالوگ
|
۳۵۰۰ |
|
توضیحات
|
ماژول کلید فازور پیشرفته
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
25 * 2 * 13 (سانتی متر)
|
| وزن | ۰.۳۴ کیلوگرم |
شرح:

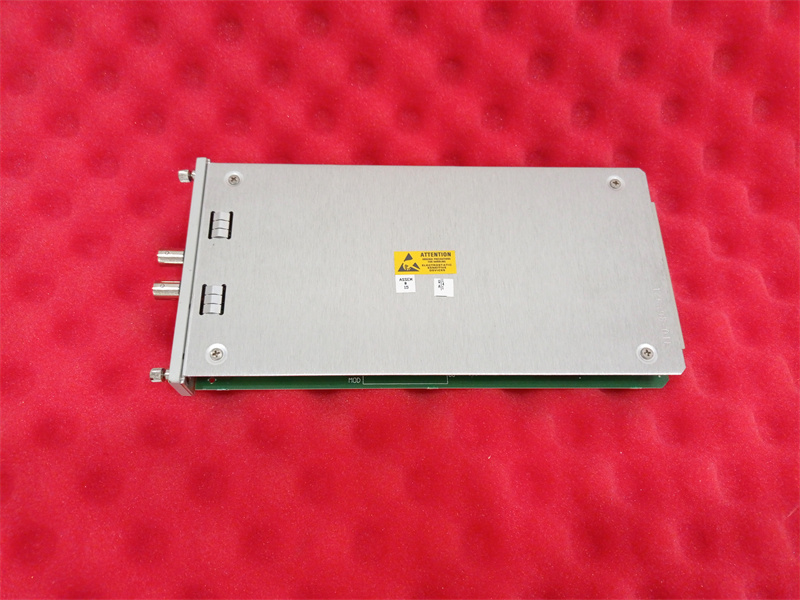

ماژول Keyphasor پیشرفته 3500/25 یک ماژول دو کاناله با ارتفاع نیمارتفاع است که برای ارائه سیگنالهای Keyphasor به ماژولهای مانیتور در یک رک 3500 استفاده میشود. این ماژول سیگنالهای ورودی را از پروبهای مجاورتی یا پیکاپهای مغناطیسی دریافت میکند و سیگنالها را به سیگنالهای Keyphasor دیجیتال تبدیل میکند که نشان میدهد چه زمانی علامت Keyphasor روی شفت با مبدل Keyphasor منطبق است. سیستم حفاظت ماشینآلات 3500 میتواند تا چهار سیگنال Keyphasor را برای پیکربندی عادی و تا هشت سیگنال Keyphasor را در پیکربندی جفتشده بپذیرد.
سیگنال فازور کلیدی، پالسی یکبار در هر دور یا چندبار در هر دور از یک شفت یا چرخدنده چرخان است که برای اندازهگیری دقیق زمانبندی استفاده میشود. این به ۳۵۰۰ ماژول مانیتور و تجهیزات تشخیصی خارجی اجازه میدهد تا سرعت چرخش شفت و پارامترهای برداری مانند دامنه و فاز ارتعاش ۱X را اندازهگیری کنند.

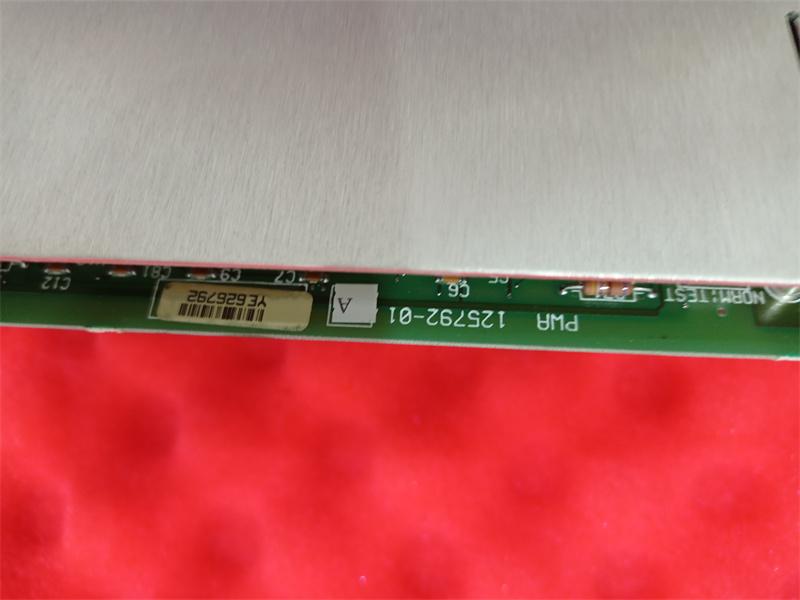

ماژول Keyphasor پیشرفته، یک ماژول سیستم ۳۵۰۰ بهبود یافته است. این ماژول قابلیتهای پردازش سیگنال Keyphasor را نسبت به طراحی قبلی گسترش داده و در عین حال سازگاری کامل رو به پایین را از نظر شکل، تناسب و عملکرد با ماژولهای Keyphasor موجود برای استفاده در سیستمهای قدیمی حفظ میکند. ماژول Keyphasor، PWA 125792-01، به طور کامل با ماژول بهروز شده ۱۴۹۳۶۹-۰۱ جایگزین شده است.
وقتی ورودی فازور کلیدی سیستم برای کاربردهای ماژولار سهگانه افزونه (TMR) مورد نیاز باشد، سیستم 3500 باید از دو ماژول فازور کلیدی استفاده کند. در این پیکربندی، ماژولها به صورت موازی کار میکنند تا سیگنال فازور کلیدی اولیه و ثانویه را برای سایر ماژولهای موجود در رک فراهم کنند.
سیستمی با بیش از چهار ورودی فازور کلیدی میتواند از پیکربندی جفتشده استفاده کند، مشروط بر اینکه بیش از چهار سیگنال ورودی فازور کلیدی اصلی وجود نداشته باشد. پیکربندی جفتشده به دو موقعیت نظارت متوالی در موقعیتهای بالا/پایین یا هر دو نیمشیار نیاز دارد. چهار ماژول فازور کلیدی، چهار کانال ورودی اصلی و چهار کانال ورودی پشتیبان را میپذیرند و چهار کانال خروجی (یکی برای هر ماژول) ارائه میدهند. پیکربندی دو فازور کلیدی جفتشده و یک غیر جفتشده (در مجموع سه ماژول فازور کلیدی) نیز امکانپذیر است. در چنین پیکربندی، کاربر میتواند یک فازور کلیدی غیر جفتشده را پیکربندی کند (یا دو فازور کلیدی دو کاناله یا یک فازور کلیدی یک کاناله و یک فازور کلیدی دو کاناله سفارش دهد)
ماژول ورودی/خروجی ایزوله Keyphasor برای کاربردهایی طراحی شده است که سیگنالهای Keyphasor به صورت موازی به چندین دستگاه متصل هستند و نیاز به جداسازی از سایر سیستمها، مانند سیستم کنترل، دارند. ماژول ورودی/خروجی ایزوله به طور خاص برای کاربردهای دریافت مغناطیسی ایجاد شده است، اما با کاربردهای Proximitor* سازگار است و تا زمانی که منبع تغذیه خارجی فراهم باشد، جداسازی را برای آنها فراهم میکند.
هدف این ماژول ورودی/خروجی در درجه اول اندازهگیری سرعت شفت بود و نه فاز. این ماژول میتواند اندازهگیری فاز را ارائه دهد، اما این I/O تغییر فاز کمی بالاتری نسبت به نسخه I/O غیر ایزوله ایجاد میکند. شکل 1 میزان تغییر فازی را که ماژولهای I/O ایزوله در سرعتهای مختلف دستگاه اضافه میکنند، نشان میدهد.
ویژگیهای پیشرفته محصول شامل تولید سیگنالهای رویداد یک بار در هر نوبت از ورودیهای چند رویداد در هر نوبت، سیستم عامل قابل ارتقاء میدانی و گزارش دادههای مدیریت دارایی است.
ویژگیهای کلیدی
- زمانبندی با دقت بالا: پالسهای یکبار در هر دور یا چند رویداد در هر دور را برای اندازهگیری دقیق سرعت چرخش و فاز فراهم میکند.
- پردازش سیگنال پیشرفته: قادر به تولید سیگنالهای رویداد یک بار در هر نوبت از ورودیهای چند رویداد در هر نوبت.
- محدوده فرکانس وسیع: سیگنالهای ورودی از ۱ تا ۱,۲۰۰,۰۰۰ cpm (۰.۰۱۷ هرتز تا ۲۰ کیلوهرتز) را پشتیبانی میکند.
- سازگاری کامل: از نظر شکل، تناسب و عملکرد با ماژولهای قدیمی Keyphasor 3500 سازگار است؛ مستقیماً جایگزین PWA 125792-01 میشود.
- گزینههای ورودی/خروجی متنوع: شامل ورودی/خروجی ایزوله برای دریافتکنندههای مغناطیسی و گزینههای مانع داخلی برای مناطق خطرناک است.
- قابلیت اطمینان برای داراییهای حیاتی: پشتیبانی از پیکربندیهای Triple Modular Redundant (TMR) برای حفاظت پیشرفته سیستم.
- تشخیص آسان: دارای چراغهای LED OK و TX/RX در پنل جلویی برای نمایش فوری وضعیت ماژول و ارتباط.
- قابلیت ارتقاء فیلد: از بهروزرسانیهای میانافزار در محل برای انطباق با نیازهای مدیریت دارایی در آینده پشتیبانی میکند.
اطلاعات سفارش ۳۵۰۰/۲۵
مدل استاندارد: 3500/25-AA-BB-CC
| گزینه | توضیحات | جزئیات |
| الف) تعداد کانالها | 01 |
کارت Keyphasor تکی دو کاناله نیمارتفاع (سفارش برای دو کانال) |
| 02 |
دو کارت Keyphasor دو کاناله با ارتفاع نیم اینچ (سفارش برای ۴ کانال) |
|
| ب: نوع ماژول ورودی/خروجی | 01 |
ماژول ورودی/خروجی با ترمینالهای داخلی |
| 02 |
ماژول ورودی/خروجی با ترمینالهای خارجی |
|
| ۰۳ |
ورودی/خروجی مانع داخلی با ترمینالهای داخلی |
|
| 04 |
ماژول ورودی/خروجی ایزوله با ترمینالهای داخلی (برای پیکاپهای مغناطیسی) |
|
| 05 |
ماژول ورودی/خروجی ایزوله با ترمینالهای خارجی (برای پیکاپهای مغناطیسی) |
|
| ج: تأیید آژانس | ۰۰ |
لازم نیست |
| 01 |
CSA/NRTL/C (کلاس ۱، دسته ۲) ) |
|
| 02 |
ATEX/IECEx/CSA (کلاس ۱، منطقه ۲) |
سوال ۱: رک ۳۵۰۰ میتواند چند منبع تغذیه را در خود جای دهد؟
میتواند یک یا دو منبع تغذیه (هر ترکیبی از AC و/یا DC) را در خود جای دهد، که هر یک از این منابع قادر به تأمین برق کل رک هستند.
سوال ۲: هدف از منبع تغذیه دوم در رک چیست؟
منبع تغذیه دوم، که در حالت آماده به کار قرار دارد، به عنوان پشتیبان برای منبع تغذیه اصلی عمل میکند. وقتی دو منبع تغذیه در یک رک نصب میشوند، منبع تغذیه پایینی به عنوان منبع تغذیه اصلی و منبع تغذیه بالایی به عنوان منبع تغذیه پشتیبان عمل میکنند.
سوال ۳: آیا برداشتن یا گذاشتن ماژول منبع تغذیه، عملکرد رک را مختل میکند؟
تا زمانی که منبع تغذیه دوم نصب شده باشد، برداشتن یا قرار دادن هر یک از ماژولهای منبع تغذیه، عملکرد رک را مختل نمیکند.
Q4: منبع تغذیه چه محدوده ولتاژ ورودی را میپذیرد؟
این ماژول طیف وسیعی از ولتاژهای ورودی را میپذیرد و آنها را به ولتاژهایی تبدیل میکند که سایر ماژولهای ۳۵۰۰ میتوانند از آنها استفاده کنند.
