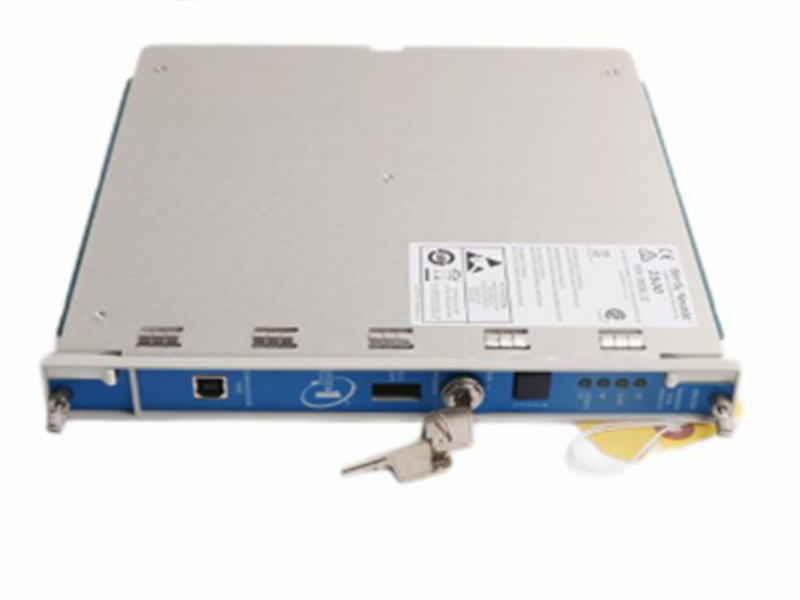

ماژول رابط داده گذرا استاندارد Bently Nevada مدل 3500/22M 288055-01

شرح:

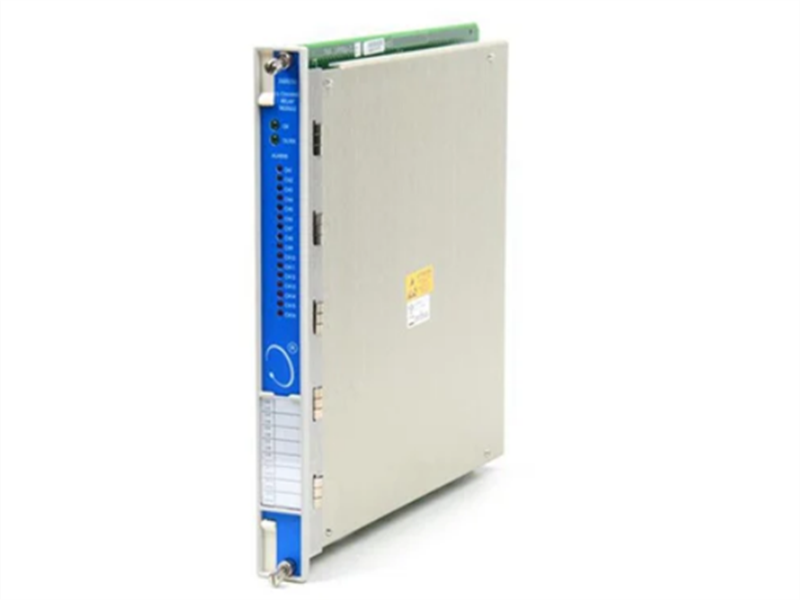

ماژول مانیتور موقعیت Bently Nevada 3500/45 140072-04 یک جزء حیاتی از سیستم حفاظت ماشین‌آلات سری 3500 است. این دستگاه 4 کاناله برای پذیرش ورودی از سنسورهای مختلف، از جمله مبدل‌های مجاورتی، مبدل‌های موقعیت چرخشی (RPT)، ترانسفورماتورهای تفاضلی متغیر خطی DC (DC LVDTs)، ترانسفورماتورهای تفاضلی متغیر خطی AC (AC LVDTs) و پتانسیومترهای چرخشی طراحی شده است. این ماژول سیگنال‌های ورودی را پردازش کرده و آنها را با تنظیمات آلارم تعریف شده توسط کاربر مقایسه می‌کند.

این ماژول به طور خاص برای نظارت بر ارتعاش شعاعی، موقعیت محوری-تراست و سایر اندازه‌گیری‌های دینامیکی شفت طراحی شده است. این ماژول نظارت دقیق و قابل اعتمادی را برای تجهیزات دوار تضمین می‌کند و ایمنی و کارایی عملیاتی را افزایش می‌دهد.

ویژگی‌های کلیدی

• دو کانال ورودی: ورودی را از حسگرهای متنوعی از جمله پروب‌های مجاورتی، حسگرهای سرعت و سایر مبدل‌ها می‌پذیرد.
•

• دقت بالا: اندازه‌گیری‌های دقیقی از موقعیت، سرعت و سایر پارامترها ارائه می‌دهد.
•

• محدوده اندازه‌گیری گسترده: می‌تواند طیف وسیعی از خروجی‌های حسگر را در خود جای دهد
•

• پردازش سیگنال پیشرفته: سیگنال‌ها را فیلتر و شرایط را برای استخراج اطلاعات معنادار فراهم می‌کند.
• آلارم‌های قابل تنظیم توسط کاربر: آلارم‌ها را بر اساس نقاط تنظیم شده توسط کاربر فعال می‌کند
• ارتباط داده‌ها: داده‌ها را برای نظارت و تجزیه و تحلیل در زمان واقعی به سیستم نظارت 3500/45 منتقل می‌کند.
• حفاظت: داده‌های حیاتی را برای جلوگیری از خرابی تجهیزات فراهم می‌کند. 0 استراتژی‌های نگهداری پیشگیرانه را برای افزایش طول عمر دستگاه فعال می‌کند.
• قابل تنظیم برای کاربردهای مختلف مانند موقعیت شفت، حرکت محوری. و ردیابی ساقه سوپاپ.

پارامترها:

تعداد کانال‌ها: ۴

• انواع ورودی

• خروجی

• عملکرد

• محیط زیست

سوال ۱: نشانگرهای LED (کانال، تأیید، بای پس، هشدار، خطر) روی پنل جلویی ماژول چه چیزی را نشان می‌دهند؟

-CHANNEL (چراغ کانال): چراغ سبز چشمک‌زن نشان می‌دهد که ماژول یک سیگنال دینامیکی (AC) معتبر را در آن کانال شناسایی کرده است. روشن یا خاموش بودن مداوم چراغ ممکن است نشان‌دهنده مشکل شکاف پروب یا خطای سیگنال باشد.

-OK (چراغ تأیید): سبز ثابت نشان می‌دهد که ماژول تست خود را با موفقیت پشت سر گذاشته و سخت‌افزار و نرم‌افزار به طور عادی کار می‌کنند.

چراغ بای‌پس: زرد ثابت نشان می‌دهد که عملکرد هشدار آن کانال بای‌پس (سرکوب شده) شده است، که معمولاً در حین تعمیر و نگهداری استفاده می‌شود. این چراغ نباید در حین کار دائماً روشن باشد.

-ALERT (چراغ هشدار) و DANGER (چراغ خطر): قرمز، نشان می‌دهد که مقدار اندازه‌گیری شده برای کانال مربوطه به ترتیب از آستانه‌های هشدار از پیش تعیین شده "هشدار" و "خطر" فراتر رفته است. هشدارهای خطر معمولاً باعث خاموش شدن دستگاه می‌شوند.

سوال ۲: اگر چراغ «CHANNEL» کانال خاموش باشد یا دائماً روشن باشد (چشمک نزند) چگونه عیب‌یابی کنیم؟

این نشان دهنده خطای حلقه سیگنال است.

چراغ CH روشن نیست: بررسی کنید که آیا فاصله بین پراب خیلی زیاد است (هیچ هدفی شناسایی نشده است)، آیا کابل رابط پراب یا کابل کواکسیال باز/اتصال کوتاه شده است، آیا سر پراب آسیب دیده است، یا آیا پیش تقویت کننده (در صورت خارجی بودن) معیوب است.

چراغ CH دائماً روشن (سبز): ممکن است نشان دهد که شکاف پروب خیلی کوچک (مسدود) است، پروب خیلی نزدیک به هادی هدف است، یا ماژول سیگنال ولتاژ DC غیرطبیعی را تشخیص داده است.

مراحل عیب‌یابی: با استفاده از یک مولتی‌متر، ولتاژ شکاف پراب را اندازه‌گیری کرده و آن را با مقدار عادی مقایسه کنید (تقریباً -10VDC مربوط به یک شکاف استاندارد است)؛ سیم‌کشی را بررسی کنید؛ سعی کنید آن را با یک پراب و کابل سالم جایگزین کنید.

لینک دیتاشیت:

ماژول مانیتور موقعیت Bently Nevada 3500/45 140072-04 پی دی اف برگه اطلاعات
