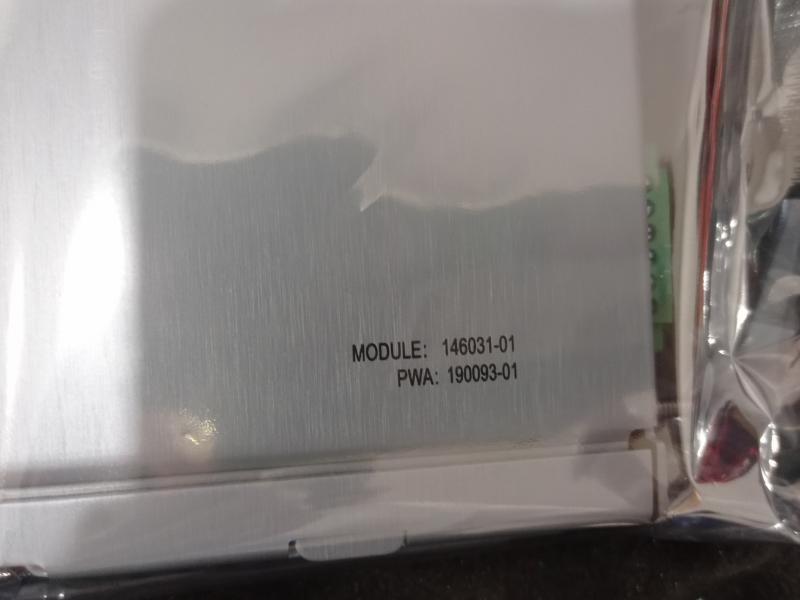

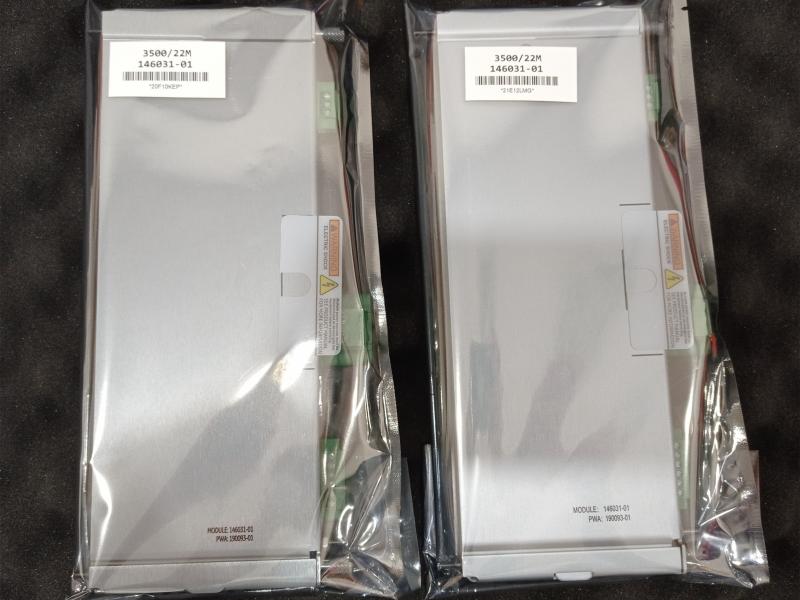

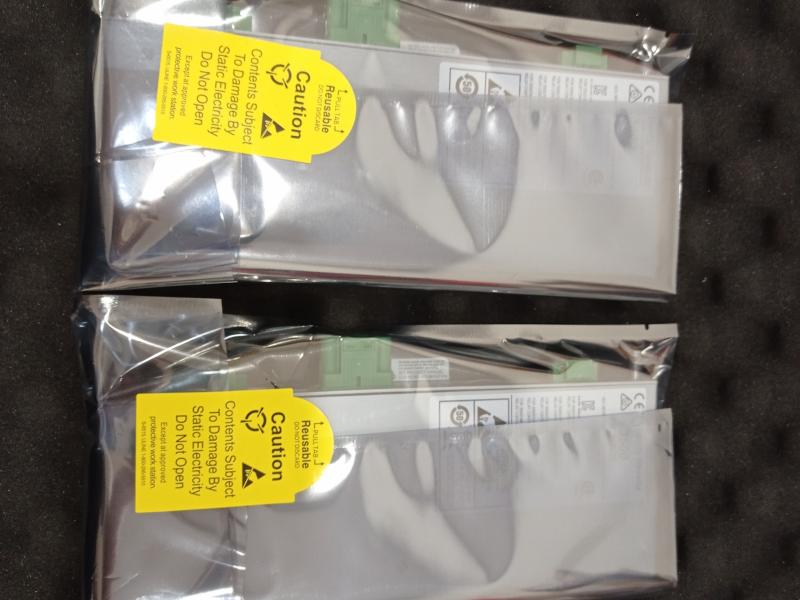

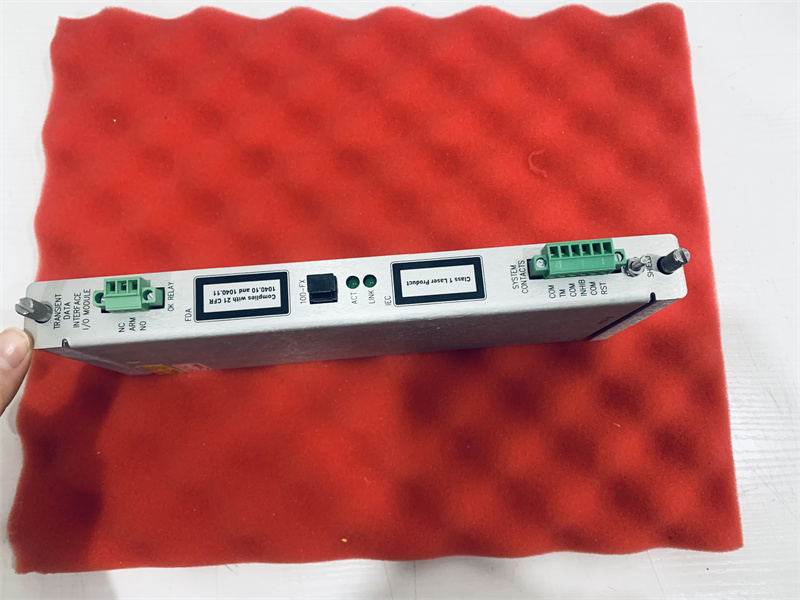

ماژول ورودی/خروجی 3500/22-01-01-01 Bently Nevada 146031-01 PWA:190093-01

توضیحات:

3500/22-01-01-01 Bently Nevada 146031-01 ماژول ورودی/خروجی PWA:190093-01

TDI در اسلات مجاور منبع‌های تغذیه یک رک 3500 قرار می‌گیرد. این ماژول با مانیتورهای سری M (3500/40M، 3500/42M و غیره) ارتباط برقرار می‌کند تا به‌طور مداوم داده‌های حالت پایدار و گذرای دینامیکی (شکل موج) را جمع‌آوری کرده و این داده‌ها را از طریق یک لینک اترنت به نرم‌افزار میزبان منتقل کند. برای اطلاعات بیشتر به بخش سازگاری در انتهای این سند مراجعه کنید.

قابلیت ثبت داده‌های ایستا به‌صورت استاندارد در TDI وجود دارد. با این حال، استفاده از یک دیسک فعال‌سازی کانال اختیاری امکان ثبت داده‌های پویا و گذرای با وضوح بالا را نیز فراهم می‌کند. TDI عملکرد پردازشگر ارتباطی را در داخل رک 3500 یکپارچه می‌کند.

اگرچه TDI برخی عملکردهای مشترک کل رک را فراهم می‌کند، اما بخشی از مسیر پایش بحرانی نیست و بر عملکرد صحیح و عادی سیستم مانیتورینگ برای حفاظت خودکار ماشین‌آلات تأثیری ندارد. هر رک 3500 به یک TDI یا RIM نیاز دارد که همیشه در اسلات 1 (کنار منبع تغذیه) قرار می‌گیرد.

دیسک فعال‌سازی داده پویا 3500 22M
این دیسک تعداد کانال‌های داده پویا (یعنی قابلیت جمع‌آوری شکل موج‌ها) را که TDI پشتیبانی می‌کند فعال می‌سازد. دو سطح داده پویا وجود دارد. نقاط حالت پایدار کانال‌هایی هستند که داده‌های شکل موج را به دلیل یک فرمان نرم‌افزاری یا رویداد هشدار جمع‌آوری می‌کنند و بنابراین از مقادیر فعلی، ثبت زمان‌بندی‌شده شکل موج و ثبت داده‌های هشدار پشتیبانی می‌کنند. نقاط گذرا تمام عملکرد نقاط حالت پایدار را دارند به‌علاوه قابلیت اضافی جمع‌آوری شکل موج به دلیل تغییرات پارامترهایی مانند سرعت ماشین.

اطلاعات سفارش

توضیحات محصول
3500/22M-AA-BB-CC

A: نوع رابط داده گذرا
01
استاندارد (برای کاربردهای پایش استاندارد استفاده شود)
B: نوع ماژول ورودی/خروجی
01
10Base-T/100Base-TX Ethernet
02
100Base-FX (فیبر نوری) Ethernet
03
10Base-T/100Base-TX Ethernet با کنتاکت‌های رله OK آبکاری‌شده با طلا
04
100Base-FX (فیبر نوری) Ethernet با کنتاکت‌های رله OK آبکاری‌شده با طلا
C: تاییدیه سازمانی
00
هیچ
01
CSA/NRTL/C (Class 1, Division 2)
02
چندگانه (CSA، ATEX، IECEx)

قطعات یدکی

سؤالات متداول:

1. عملکرد 3500/22M-01-02-00 146031-01 چیست؟

نشان می‌دهد چه زمانی رک 3500 به‌طور عادی کار می‌کند یا زمانی که یک خطا در داخل رک تشخیص داده شده است. کاربر می‌تواند برای اعلام وضعیت NOT OK یکی از کنتاکت‌های «OPEN» یا «CLOSED» را انتخاب کند. این رله همیشه به صورت «به‌طور عادی انرژی‌دار» (Normally Energized) عمل می‌کند.

2.چیست "رتبه‌بندی‌ها برای 3500/22M-01-02-00 146031-01?

رله استاندارد OK برای 5A @ 24 Vdc/120 Vac، 120 وات/600 VA توان سوئیچ‌شده (حداکثر) درجه‌بندی شده است
رله OK با کنتاکت‌های آبکاری‌شده با طلا تا 1 mA @ 1 Vdc (حداقل) درجه‌بندی شده است

3. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

3500/22-01-01-01 Bently Nevada 146031-01 ماژول I/O PWA:190093-01PDFدیتاشیت
