تولید
|
بنتلی نوادا |
|
مدل
|
۱۲۷۶۱۰-۰۱ |
| شماره پ.ن. |
۱۲۷۶۱۰-۰۱
|
|
کاتالوگ
|
۳۵۰۰/۱۵ |
|
توضیحات
|
ماژول منبع تغذیه AC
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۸۹۰۹۱
|
| ابعاد |
25 * 6 * 13 (سانتی متر)
|
| وزن | ۱.۳۹ کیلوگرم |
شرح:

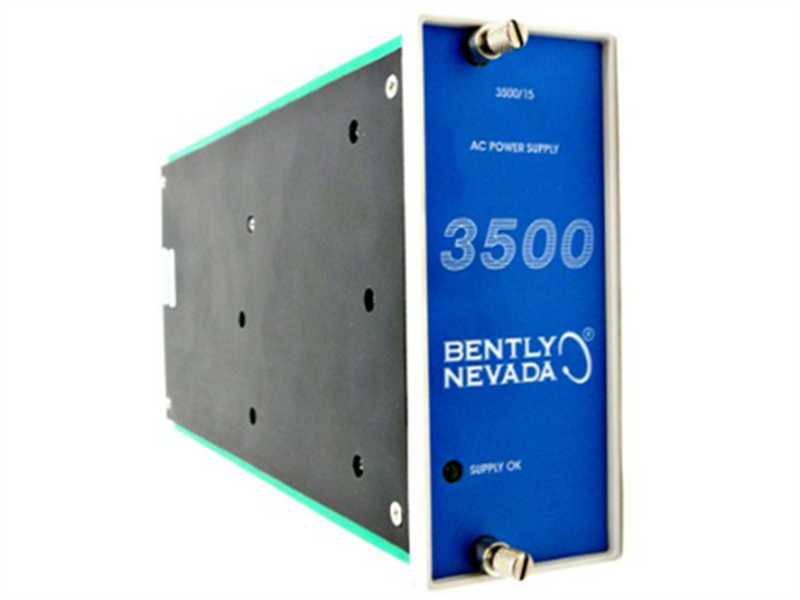

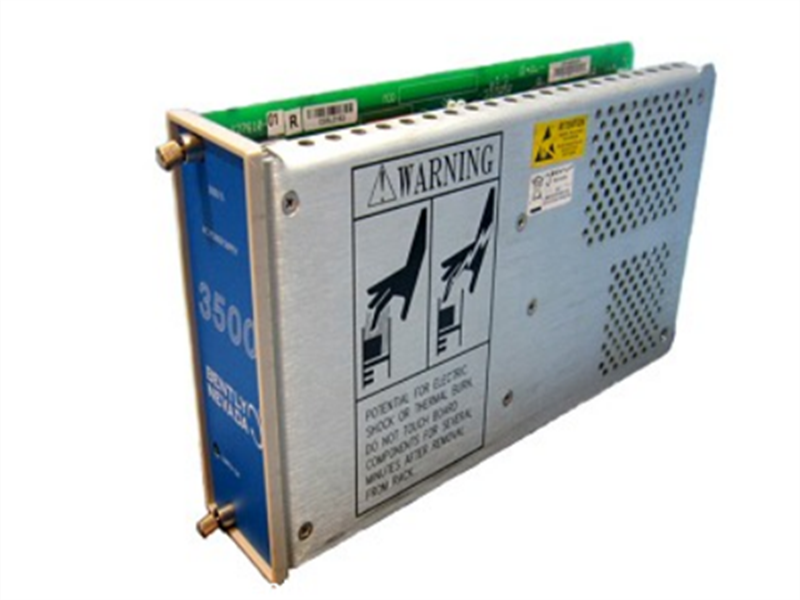

Bently Nevada 3500/15 (127610-01 + 125840-01) یک ماژول منبع تغذیه است که برای سیستم حفاظت ماشینآلات سری 3500 طراحی شده است. منبع تغذیهها ماژولهای نیمههادی هستند که باید در شیارهای مخصوص طراحی شده در سمت چپ رک نصب شوند. رک میتواند یک یا دو منبع تغذیه (هر ترکیبی از AC و DC) را در خود جای دهد، که هر یک از این منابع قادر به تأمین برق کل رک باشند. منبع تغذیه دوم، در صورت نصب، به عنوان پشتیبان برای منبع تغذیه اصلی عمل میکند. هنگامی که دو منبع تغذیه در یک رک نصب میشوند، منبع تغذیه پایینی به عنوان منبع تغذیه اولیه و منبع تغذیه بالایی به عنوان منبع تغذیه پشتیبان عمل میکنند. تا زمانی که منبع تغذیه دوم نصب شده باشد، برداشتن یا قرار دادن هر یک از ماژولهای منبع تغذیه، عملکرد رک را مختل نمیکند. منابع تغذیه طیف گستردهای از ولتاژهای ورودی را میپذیرند و آنها را به ولتاژهایی تبدیل میکنند که سایر ماژولهای 3500 میتوانند از آنها استفاده کنند. این امر تحویل برق ثابت را برای نظارت و حفاظت از ماشینآلات تضمین میکند. این ماژول از پیکربندیهای تکی یا افزونه پشتیبانی میکند و ورودیهای برق AC و DC را میپذیرد و انعطافپذیری نصب را در محیطهای صنعتی فراهم میکند.
ویژگیهای کلیدی
- سازگاری با ورودی AC جهانی
- قابلیت اطمینان بالا برای عملکرد مداوم
- پشتیبانی از پیکربندیهای برق اضافی
- طراحی جمع و جور برای ادغام در رک
پارامترها:
مدل: ۳۵۰۰/۱۵
شماره قطعات: 127610-01، 125840-01
افزونگی: پشتیبانی از یک یا دو ماژول برق (دومی به عنوان پشتیبان)
اسلات نصب: سمت چپترین اسلات در رک ۳۵۰۰
ولتاژ بالای AC: 175 تا 264 ولت متناوب RMS (220 ولت متناوب اسمی)، 247 تا 373 ولت متناوب بستهای
ولتاژ پایین AC: 85 تا 132 ولت متناوب RMS (110 ولت متناوب اسمی)، 120 تا 188 ولت متناوب بستهای
فرکانس ورودی: ۴۷ تا ۶۳ هرتز
توان خروجی: معمولاً تا ۱۰۰ وات
خروجی توسعهیافته: برخی از انواع آن ۲۰۰ تا ۵۰۰ وات ارائه میدهند
نوع خروجی: برق تنظیمشده برای ماژولها و مانیتورهای رک
دمای عملیاتی: -30 'C تا +65 °C (-22 °F تا +150 °F)
دمای نگهداری: -40 'C تا +85 °C (-40 °F تا +185 °F)
رطوبت: ۹۵٪ رطوبت نسبی، غیر متراکم
سوالات متداول
سوال ۱: رک ۳۵۰۰ میتواند چند منبع تغذیه را در خود جای دهد؟
میتواند یک یا دو منبع تغذیه (هر ترکیبی از AC و/یا DC) را در خود جای دهد، که هر یک از این منابع قادر به تأمین برق کل رک هستند.
سوال ۲: هدف از منبع تغذیه دوم در رک چیست؟
منبع تغذیه دوم، که در حالت آماده به کار قرار دارد، به عنوان پشتیبان برای منبع تغذیه اصلی عمل میکند. وقتی دو منبع تغذیه در یک رک نصب میشوند، منبع تغذیه پایینی به عنوان منبع تغذیه اصلی و منبع تغذیه بالایی به عنوان منبع تغذیه پشتیبان عمل میکنند.
سوال ۳: آیا برداشتن یا گذاشتن ماژول منبع تغذیه، عملکرد رک را مختل میکند؟
تا زمانی که منبع تغذیه دوم نصب شده باشد، برداشتن یا قرار دادن هر یک از ماژولهای منبع تغذیه، عملکرد رک را مختل نمیکند.
Q4: منبع تغذیه چه محدوده ولتاژ ورودی را میپذیرد؟
این ماژول طیف وسیعی از ولتاژهای ورودی را میپذیرد و آنها را به ولتاژهایی تبدیل میکند که سایر ماژولهای ۳۵۰۰ میتوانند از آنها استفاده کنند.
