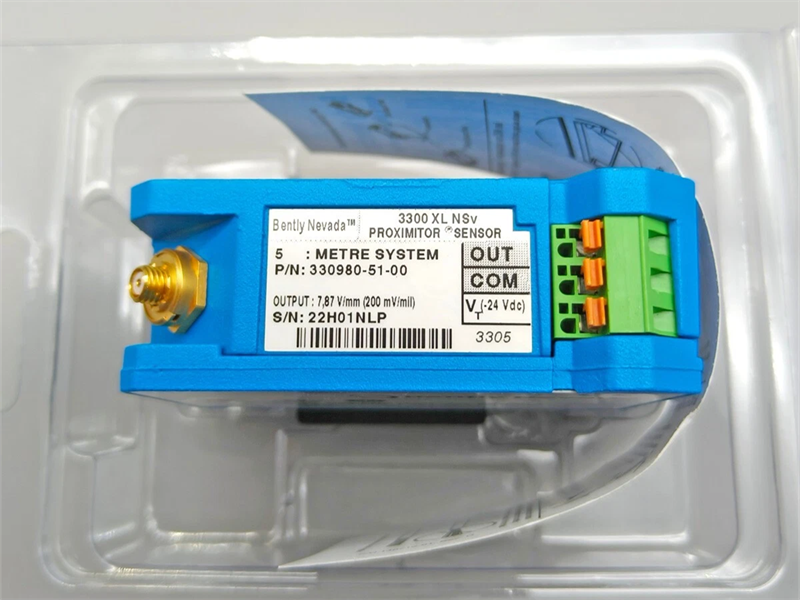

سنسور مجاورتی Bently Nevada 3300 XL NSv مدل 330980-51-00

شرح:

سیستم مبدل مجاورتی 3300 XL NSv برای استفاده با کمپرسورهای هوای گریز از مرکز، کمپرسورهای تبرید، کمپرسورهای گاز فرآیندی و سایر ماشین آلات با الزامات نصب دقیق در نظر گرفته شده است. سیستم مبدل مجاورتی 3300 XL NSv شامل موارد زیر است:

• یک پروب 3300 NSv
• یک کابل افزایش طول 3300 NSv
• یک سنسور مجاورتی 3300 XL NSv

کاربردهای اصلی سیستم مبدل 3300 XL NSv برای مناطقی است که محدودیت‌های مربوط به سوراخ‌های مخالف، نمای جانبی یا نمای عقب، استفاده از سیستم‌های مبدل استاندارد Bently Nevada 3300 و 3300 XL 5 و 8 میلی‌متری را محدود می‌کند. همچنین برای کاربردهای هدف کوچک، مانند اندازه‌گیری ارتعاش شعاعی روی شفت‌های کوچکتر از 51 میلی‌متر (2 اینچ) یا موقعیت محوری روی اهداف مسطح کوچکتر از 15 میلی‌متر (0.6 اینچ) ایده‌آل است. این سیستم عمدتاً در کاربردهای زیر در ماشین‌های یاتاقان با فیلم سیال که در آنها شفت کوچک یا نمای جانبی کاهش یافته وجود دارد، استفاده می‌شود:

1. اندازه‌گیری ارتعاش شعاعی و موقعیت شعاعی
2. اندازه‌گیری‌های موقعیت محوری (رانش)
3. اندازه‌گیری سرعت و دور موتور صفر
4. مرجع فاز (سیگنال‌های فازور کلیدی)

طراحی سیستم مبدل 3300 XL NSv به آن اجازه می‌دهد تا هم جایگزین سیستم‌های مبدل 3300 RAM و هم جایگزین سیستم مبدل 190 سری 3000 یا سری 7000 شود. ارتقا از سیستم 3300 RAM به سیستم 3300 XL NSv ممکن است از پروب، کابل رابط و سیستم مانیتورینگ موجود با سنسور پروکسیمیتور 3300 XL NSv استفاده کند. ارتقا از سیستم مبدل سری 3000 یا سری 7000 باید پروب، کابل رابط و سنسور پروکسیمیتور را با قطعات NSv جایگزین کند.

سیستم مبدل 3300 XL NSv دارای ضریب مقیاس متوسط 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) است که رایج‌ترین خروجی برای مبدل‌های جریان گردابی است. نمای جانبی بهبود یافته و ویژگی‌های هدف کوچک آن، برد خطی کوتاه‌تری نسبت به سیستم مبدل 5 و 8 میلی‌متری سری Bently Nevada 3300 XL به آن می‌دهد.

محدوده خطی ۱.۵ میلی‌متر (۶۰ میل) از محدوده خطی سیستم مبدل ۱۹۰ سری ۳۰۰۰ فراتر می‌رود.

ویژگی‌ها:

• ایده‌آل برای سیستم‌های فشرده‌سازی، اندازه‌گیری‌های سرعت و ماشین‌های یاتاقان لایه سیال
• محدوده دمایی گسترده
• قابلیت تعویض کامل واحدها و کابل‌کشی
• سازگار با سایر اجزای سیستم مبدل سری XL غیر از 3300

یک سنسور پروکسیمیتور 8 میلی‌متری 3300 XL، کابل رابط و پراب 8 میلی‌متری بین دمای 18+ تا 27+ درجه سانتیگراد، با منبع تغذیه 24- ولت DC، بار 10 کیلوولت، تارگت فولادی AISI 4140 و پراب با فاصله 1.27 میلی‌متر.

پارامترها:
شماره محصول: 330980-51-00
محدوده اندازه‌گیری: ۲ میلی‌متر تا ۸۰ میلی‌متر
پاسخ فرکانسی: DC تا 10 کیلوهرتز (-3 دسی‌بل)
سیگنال خروجی: -24 VDC تا -28 VDC
محدوده دما: -35°C تا +177°C (-31°F تا +351°F)
ولتاژ کاری: ۲۴ ولت DC، تنظیم‌شده
دقت: ±1% از محدوده مقیاس کامل
رتبه‌بندی محیطی: IP67
