تولید
|
بنتلی نوادا |
|
مدل
|
۳۳۰۸۸۱-۲۸-۰۰-۰۸۰-۰۳-۰۲ |
| شماره پ.ن. |
۳۳۰۸۸۱-۲۸-۰۰-۰۸۰-۰۳-۰۲
|
|
کاتالوگ
|
سیستم TSI |
|
توضیحات
|

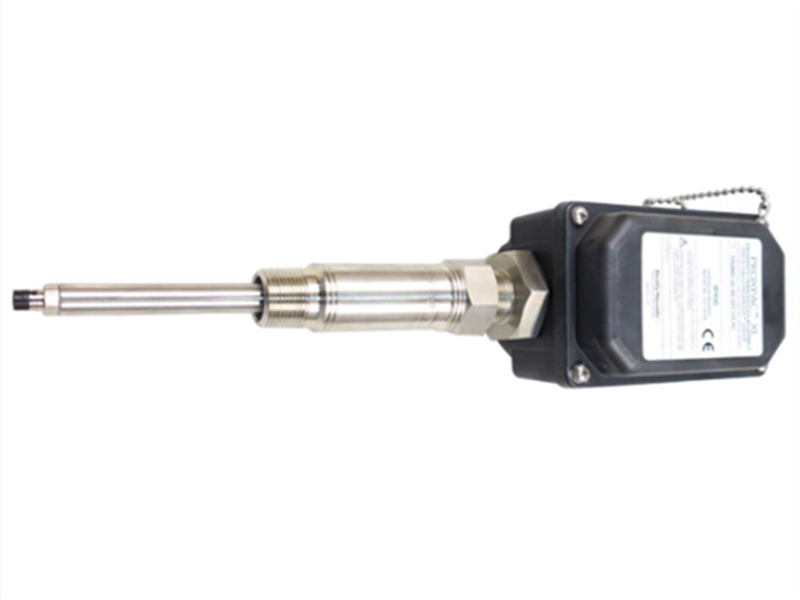

مجموعه مبدل مجاورتی PR0XPAC XL
|
| مبدا | ایالات متحده آمریکا |
| کد HS |
۸۵۳۷۱۰۱۱۹۰
|
| ابعاد |
60 * 8.5 * 8.5 (سانتی متر)
|
| وزن | ۱.۱ کیلوگرم |
شرح:
مجموعه حسگر مجاورتی PROXPAC XL مشابه مجموعه محفظه پروب مجاورتی 31000/32000 ما طراحی شده است. این مجموعه نیز مانند محفظههای 31000 و 32000، مزایا و قابلیتهای یکسانی را ارائه میدهد و دسترسی آسان کاربر و تنظیم خارجی پروب مجاورتی را فراهم میکند.
با این حال، مجموعه PROXPAC XL یک حسگر مجاورتی جداگانه 3300XL را نیز در پوشش محفظه خود جای داده است. این طراحی، مجموعه PROXPAC XL را به یک سیستم پروب مجاورتی کاملاً مستقل تبدیل میکند و نیاز به کابلهای رابط بین پروب و حسگر مجاورتی مرتبط با آن را از بین میبرد. علاوه بر این، از آنجایی که سیمکشی میدانی مستقیماً بین مانیتور و مجموعه PROXPAC XL متصل میشود، وجود یک محفظه حسگر مجاورتی جداگانه نیز غیرضروری است.
محفظه PROXPAC XL از پلیفنیلن سولفید (PP)، یک ماده ترموپلاستیک قالبگیری پیشرفته، ساخته شده است. این ماده جایگزین فولاد و آلومینیوم مورد استفاده در محفظههای قبلی در خط تولید Bently Nevada شده است. همچنین فیبر شیشهای و الیاف رسانا را در ماده PPS گنجانده است تا استحکام محفظه را افزایش داده و بار ساکن را به طور مؤثرتری از بین ببرد. محفظه PROXPAC XL مطابق با استانداردهای حفاظت محیطی Type 4X و IP66 است و محافظت بیشتری را در محیطهای خشن فراهم میکند.
پارامترها:
سازنده: بنتلی نوادا
مدل محصول: ۳۳۰۸۸۱-۲۸-۰۷-۰۳۸-۰۸-۰۲
نوع محصول: مجموعه مبدل مجاورتی PROXPAC XL
سیستم پروب: پروب مجاورتی 8 میلیمتری 3300 XL
حساسیت اسمی: 7.87 ولت بر میلیمتر (200 میلیولت بر میلیلیتر)
محدوده اندازهگیری خطی: 2.0 میلیمتر (80 میل)
قطر نوک پروب: 8 میلیمتر
طول کابل رابط: 7.0 متر
طول کل سیستم: مجموعه پروب و افزونه مطابق با کارخانه
سیگنال خروجی: خروجی متناسب ۴-۲۰ میلیآمپر
پاسخ فرکانسی: 0-10 کیلوهرتز معمولی
ولتاژ تغذیه: -24VDC اسمی
مصرف جریان: تقریباً 12 میلیآمپر
نوع کانکتور: کانکتور کواکسیال به سبک ClickLoc
جنس محفظه پروب: فولاد ضد زنگ
دمای عملیاتی (پراب): -35°C تا +177°C
دمای عملیاتی (درایور): -35°C تا +85°C
ویژگیها:
- اندازهگیری با دقت بالا
جابجایی و نظارت بر ارتعاش شفت در سطح میکرون را تضمین میکند
- سازگاری گسترده دما
مناسب برای محیطهای صنعتی با شرایط سخت
- مقاومت در برابر تداخل قوی
طراحی مقاوم در برابر EMC/EMI
- نصب و نگهداری آسان
رابطهای استاندارد و طراحی ماژولار
- سازگاری بالا
سازگار با سیستمهای مانیتورینگ مجاورتی Bently Nevada و سایر تجهیزات مانیتورینگ
سوالات متداول:
Q1. آیا موجودی موجود است یا مدت زمان تحویل چقدر است؟
زمان انجام کار: ۲ هفته
Q2: چه اندازه پروبی در مجموعه 330881-28-00-080-03-02 استفاده شده است؟
مدل ۳۳۰۸۸۱-۲۸-۰۰-۰۸۰-۰۳-۰۲ از یک پراب مجاورتی ۳۳۰۰ XL با قطر ۸ میلیمتر استفاده میکند.
Q3: نوع سیگنال خروجی چیست؟
این مجموعه یک سیگنال خروجی متناسب با جریان ۴-۲۰ میلیآمپر ارائه میدهد.
Q4: مجموعه به چه ولتاژ تغذیهای نیاز دارد؟
این سیستم با منبع تغذیه اسمی -24 VDC کار میکند.
لینک دیتاشیت:
۳۳۰۸۸۱-۲۸-۰۰-۰۸۰-۰۳-۰۲ سنسور مجاورتی بنتلی نوادا PR0XPAC XL
برگه اطلاعات مونتاژ PDF
