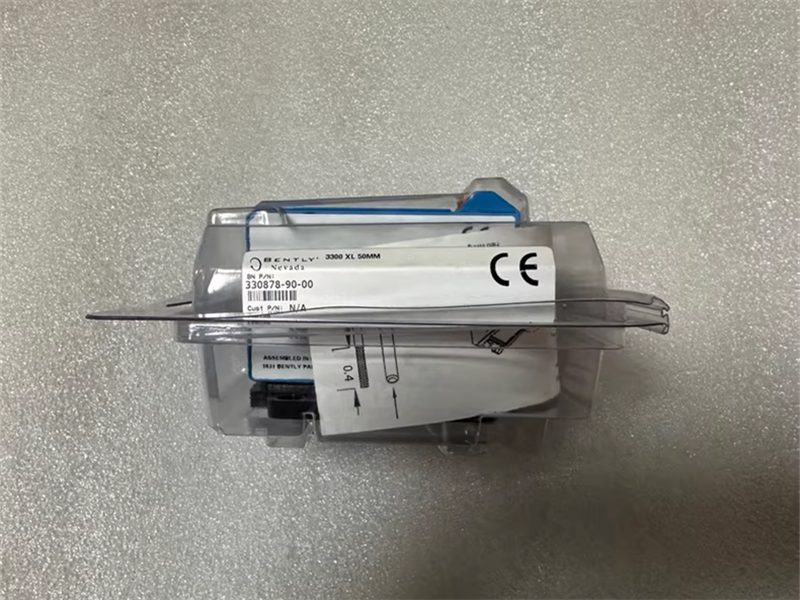

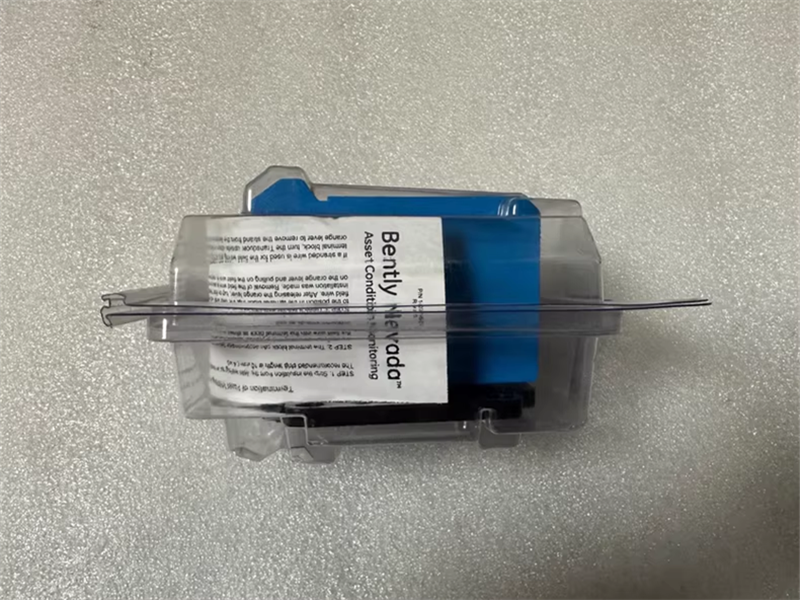

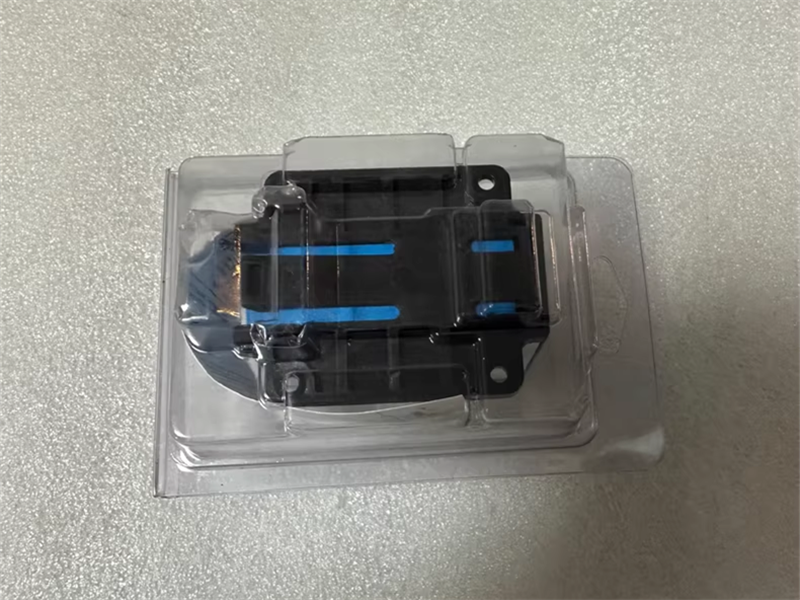

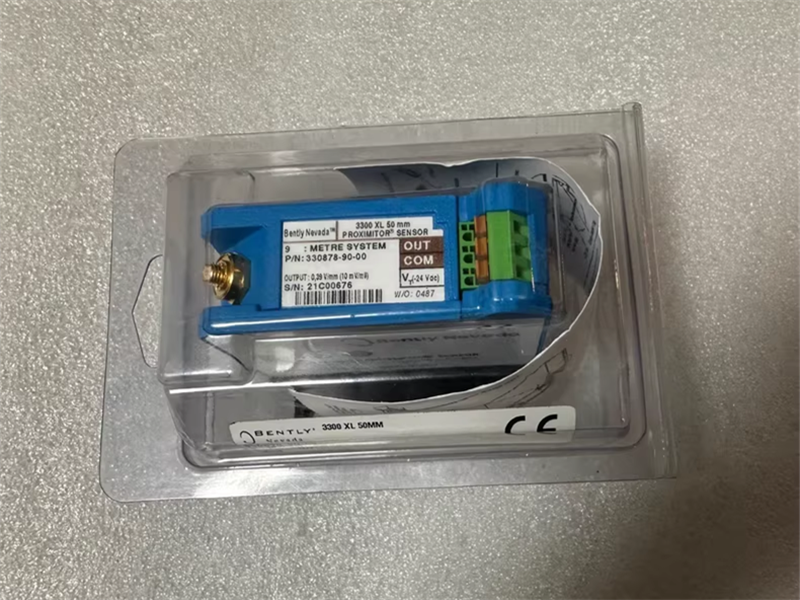

سنسور مجاورتی ۵۰ میلی‌متری Bently Nevada مدل ۳۳۰۸۷۸-۹۰-۰۰

شرح:

سیستم مبدل 3300 XL 50 میلی‌متری شامل یک پروب جداگانه 50 میلی‌متری، یک کابل رابط و یک حسگر پروکسیمیتور 3300 XL 50 میلی‌متری است. سیم‌پیچ با قطر بزرگ، حداکثر برد خطی 27.9 میلی‌متر (1100 میلی‌لیتر) را به این سیستم می‌دهد که طولانی‌ترین برد خطی خط مبدل جریان گردابی ما است. این برد خطی، سیستم مبدل 3300 XL 50 میلی‌متری را برای اندازه‌گیری انبساط تفاضلی (DE) یا انبساط روتور (RX) ژنراتورهای توربین بخار بزرگ که از تفاوت در نرخ رشد بین روتور توربین و استاتور ماشین (پوشش) ناشی می‌شود، ایده‌آل می‌کند.

اندازه‌گیری انبساط تفاضلی
اندازه‌گیری انبساط تفاضلی با استفاده از دو مبدل مجاورتی انجام می‌شود که یک حلقه یا سطح شیب‌دار را در فاصله‌ای از یاتاقان محوری مشاهده می‌کنند. چیدمان‌های نصب مبدل معمولی که به برد خطی طولانی مبدل 3300 XL 50 میلی‌متری نیاز دارند عبارتند از:

• دو مبدل که یک طرف یقه را مشاهده می‌کنند.
• دو مبدل ورودی مکمل که دو طرف مخالف یک حلقه را مشاهده می‌کنند، به طور مؤثر محدوده DE قابل اندازه‌گیری را دو برابر می‌کنند.

معیارهای انتخاب روش نصب، اندازه هدف موجود، میزان حرکت محوری مورد انتظار روتور و نوع هدف DE موجود در دستگاه است. اگر ارتفاع یقه کافی باشد و محدوده اندازه‌گیری کل مورد نیاز کمتر از 27.9 میلی‌متر 1.1 اینچ باشد، پیکربندی ترجیحی برای اندازه‌گیری‌های اضافی، استفاده از دو مبدل است که یک طرف یقه را مشاهده می‌کنند. هنگامی که 28 میلی‌متر تا 56 میلی‌متر (1.1 تا 2.2 اینچ) از کل محدوده مورد نیاز است، مبدل‌ها را به صورت مکمل در طرف‌های مقابل یقه انبساط دیفرانسیل یا سایر مواد هدف نصب کنید.

مشخصات
مگر اینکه خلاف آن ذکر شده باشد، مشخصات زیر برای یک سنسور Proximitor مدل 3300 XL 50 میلی‌متری، کابل رابط و پراب بین دمای 0 تا 45 درجه سانتیگراد (32 تا 113 درجه فارنهایت) در حداکثر ارتفاع 2000 متر، با منبع تغذیه -24 ولت DC، بار 10 کیلو اهم، یک تارگت فولادی AISI 4140 ساخت Bently Nevada با قطر 102 میلی‌متر (4.0 اینچ) یا بزرگتر است. مشخصات دقت سیستم و قابلیت تعویض در هنگام استفاده از سیستم مبدل کالیبره شده برای هر هدفی غیر از هدف فولادی Bently Nevada AISI 4140 اعمال نمی‌شود.

ویژگی‌ها:

• ایده‌آل برای سیستم‌های فشرده‌سازی، اندازه‌گیری‌های سرعت و ماشین‌های یاتاقان لایه سیال
• محدوده دمایی گسترده
• قابلیت تعویض کامل واحدها و کابل‌کشی
• سازگار با سایر اجزای سیستم مبدل سری XL غیر از 3300

یک سنسور پروکسیمیتور 8 میلی‌متری 3300 XL، کابل رابط و پراب 8 میلی‌متری بین دمای 18+ تا 27+ درجه سانتیگراد، با منبع تغذیه 24- ولت DC، بار 10 کیلوولت، تارگت فولادی AISI 4140 و پراب با فاصله 1.27 میلی‌متر.

پارامترها:
شماره محصول: ۳۳۰۸۷۸-۹۰-۰۰
محدوده اندازه‌گیری: ۲ میلی‌متر تا ۵۰ میلی‌متر
پاسخ فرکانسی: DC تا 10 کیلوهرتز (-3 دسی‌بل)
سیگنال خروجی: -24 VDC تا -28 VDC
محدوده دما: -35°C تا +177°C (-31°F تا +351°F)
ولتاژ کاری: ۲۴ ولت DC، تنظیم‌شده
دقت: ±1% از محدوده مقیاس کامل
رتبه‌بندی محیطی: IP67
