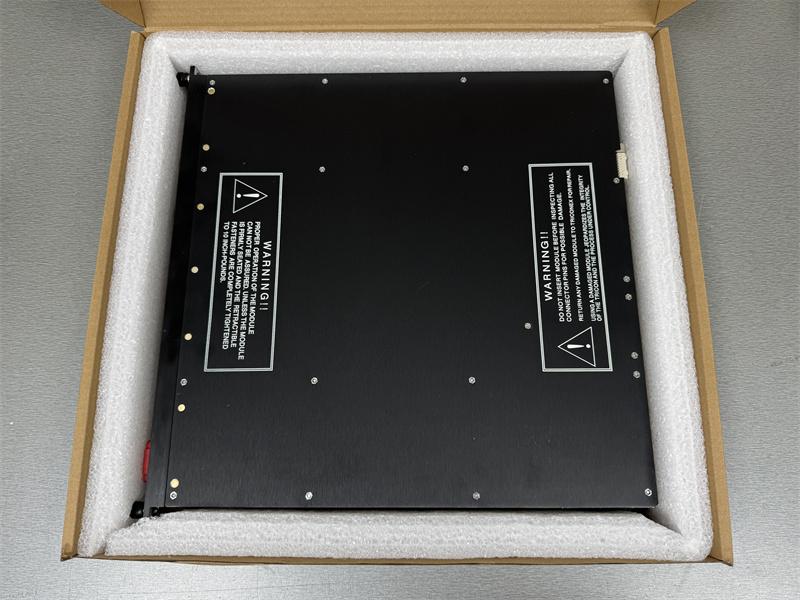

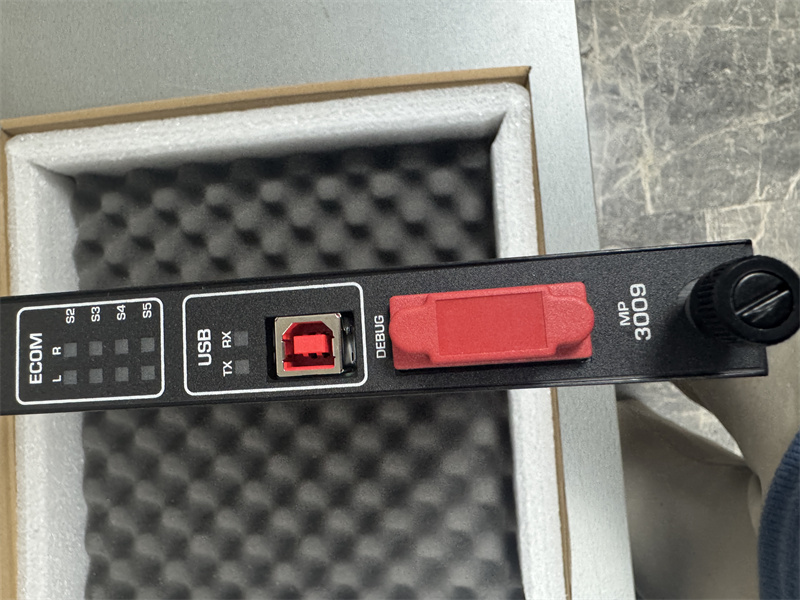

ماژول پردازنده اصلی TRICONEX 3009 Tricon

QorlQ P1021، پردازنده دو هسته‌ای، ۳۲ کیلوبایت حافظه نهان سطح ۱، ۲ مگابایت حافظه نهان سطح ۲، ۸۰۰ مگاهرتز

مورد شماره.:
3009
پرداخت:
T/T
قیمت بازار:
$9000
منبع اصلی محصول:
Mexico
بندر حمل و نقل:
Xiamen
زمان بین شروع و اتمام فرآیند تولید:
5-7 days
سهام کالا:
5
وزن محصول:
0.5 kg

اکنون پرس و جو

معرفی محصول

تولید	تریکونکس
مدل	3009
شماره پ.ن.	3009
کاتالوگ	ماژول پردازنده اصلی
توضیحات	تریکونکس
مبدا	مکزیک
کد HS	۸۵۳۸۹۰۹۱
ابعاد	50 * 45 * 6 (سانتی متر)
وزن	۱.۱ کیلوگرم

شرح:

یک شاسی Tricon سه ماژول پردازنده اصلی (MP) را در خود جای داده است که هر کدام به یک کانال (که به آن یک پایه نیز گفته می‌شود) از کنترلر خدمات می‌دهند. هر پردازنده به طور مستقل با زیرسیستم ورودی/خروجی خود ارتباط برقرار می‌کند و برنامه کنترل را اجرا می‌کند. سه ماژول MP داده‌ها و برنامه کنترل را در فواصل منظم مقایسه می‌کنند. هر پردازنده اصلی به طور مستقل و بدون ساعت، تنظیم‌کننده‌های توان یا مدار مشترک عمل می‌کند. مشخصات پردازنده در جدول مشخصات هر MP ذکر شده است.

یک سیستم گذرگاه اختصاصی پرسرعت به نام TriBus این عملکردها را ارائه می‌دهد: ارتباطات بین پردازنده‌ای، رأی‌گیری اکثریت سخت‌افزاری از تمام داده‌های ورودی دیجیتال و مقایسه متغیرهای برنامه کنترل. TriBus از یک کانال ارتباطی سریال کاملاً ایزوله استفاده می‌کند که با پردازنده‌های MP مدل 3006 و 3007 با سرعت 4 مگابیت در ثانیه، با پردازنده‌های MP مدل 3008 یا 3009 در صورت نصب در شاسی اصلی مدل 8110 با سرعت 25 مگابیت در ثانیه و با پردازنده‌های MP مدل 3009 در شاسی اصلی با عملکرد پیشرفته مدل 8120E با سرعت 1000 مگابیت در ثانیه کار می‌کند. یک کنترل‌کننده دسترسی مستقیم به حافظه، همگام‌سازی، انتقال، رأی‌گیری و تصحیح داده‌ها را مستقل از برنامه کنترل یا نرم‌افزار اجرایی مدیریت می‌کند.

DRAM (حافظه دسترسی تصادفی پویا) برای برنامه کنترل، داده‌های توالی رویدادها، داده‌های ورودی/خروجی، تشخیص خطا و بافرهای ارتباطی استفاده می‌شود. SRAM (حافظه دسترسی تصادفی ایستا) برای نگهداری برنامه‌های تعریف‌شده و پیکربندی نقاط غیرفعال استفاده می‌شود. حافظه به‌طور منظم توسط مدار رأی‌گیری سخت‌افزاری TriBus تأیید می‌شود.

برای تضمین اینکه کنترلر زمان پاسخ قطعی ارائه می‌دهد، زمان اسکن باید همیشه روی مقداری بزرگتر از زمان نمونه‌برداری ورودی/خروجی (حداکثر زمان مورد نیاز کنترلر برای دریافت داده‌ها از ماژول‌های ورودی) تنظیم شود. می‌توانید زمان نمونه‌برداری ورودی/خروجی را در صفحه نمای کلی سیستم در مانیتور تشخیصی پیشرفته (که جداگانه فروخته می‌شود) مشاهده کنید. برای اطلاعات بیشتر، به راهنمای کاربر مانیتور تشخیصی پیشرفته مراجعه کنید. همچنین، TriStation 1131 4.11.x و بالاتر تخمینی از زمان نمونه‌برداری ارائه می‌دهند.

سوالات متداول:
۱. نرخ باود چه کاری انجام می‌دهد؟ 3009 حمایت؟
۲ مگابیت بر ثانیه

۲. رابط ورودی/خروجی چیست؟ انجام دادن 3009 داشته باشند ?
RS-485
