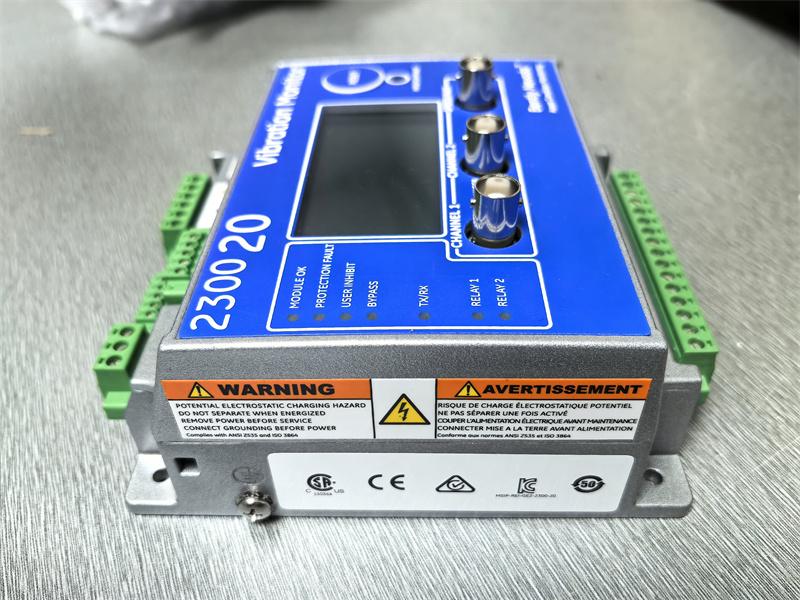

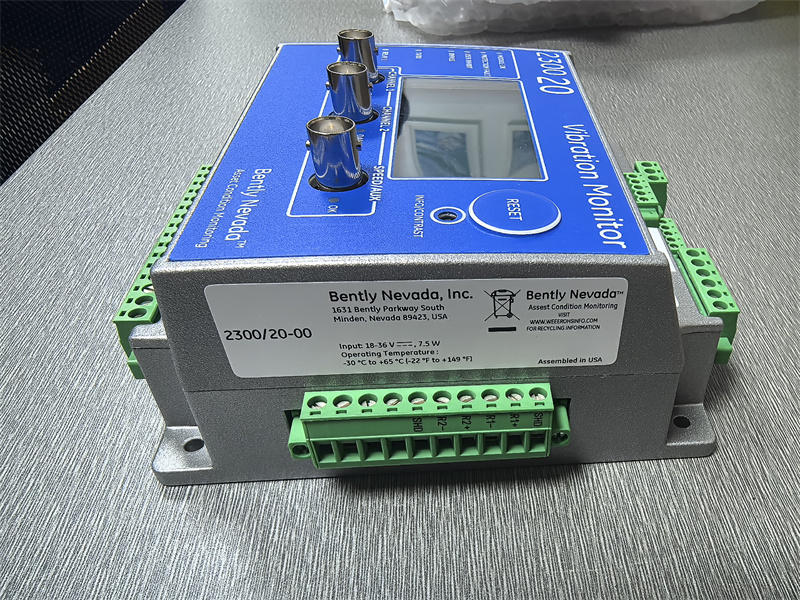

مانیتور ارتعاش Bently Nevada سری 2300، مدل 2300/20-00

شرح:

مانیتورهای ارتعاش ۲۳۰۰، قابلیت‌های نظارت و حفاظت مداوم و مقرون‌به‌صرفه ارتعاش را برای ماشین‌آلات کم‌اهمیت‌تر و کم‌مصرف ارائه می‌دهند. آن‌ها به‌طور خاص برای نظارت و محافظت مداوم از ماشین‌آلات ضروری با حساسیت متوسط تا کم در طیف وسیعی از صنایع از جمله: نفت و گاز، تولید برق، تصفیه آب، خمیر و کاغذ، تولید، معدن، سیمان و سایر صنایع طراحی شده‌اند.

مانیتورهای ارتعاش ۲۳۰۰، نظارت بر ارتعاش و هشدار سطح بالای ارتعاش را ارائه می‌دهند. این مانیتورها شامل دو کانال ورودی اندازه‌گیری لرزه‌ای یا مجاورتی از انواع شتاب‌سنج، انواع Velomitor و Proximitor، یک کانال ورودی سرعت برای اندازه‌گیری‌های همزمان با زمان و خروجی‌هایی برای کنتاکت‌های رله هستند. مانیتور ۲۳۰۰/۲۰ دارای یک خروجی قابل تنظیم ۴-۲۰ میلی‌آمپر است که نقاط بیشتری را به DCS متصل می‌کند. مانیتور ۲۳۰۰/۲۵ دارای اتصال System 1 Classic برای رابط Trendmaster SPA است که کاربران را قادر می‌سازد از زیرساخت DSM SPA موجود استفاده کنند.

مانیتورهای ارتعاش ۲۳۰۰ برای استفاده در طیف وسیعی از قطارهای ماشین یا محفظه‌های جداگانه طراحی شده‌اند که در آن‌ها تعداد نقاط حسگر با تعداد کانال‌های مانیتور مطابقت دارد و پردازش سیگنال پیشرفته مورد نظر است.

ویژگی‌های کلیدی مانیتور

۲۳۰۰/۲۰

• دو خروجی ۴-۲۰ میلی‌آمپر با منبع تغذیه حلقه جریان داخلی.
• نظارت و حفاظت مداوم
• دو ورودی شتاب/سرعت/مجاورت با نمونه‌برداری همزمان برای تشخیص پیشرفته.
• یک کانال سرعت اختصاصی که از پروب‌های مجاورتی، حسگرهای نوع حسگر مغناطیسی و حسگرهای نوع سوئیچ مجاورتی پشتیبانی می‌کند. l از متغیر فرآیند در هر سه کانال ورودی پشتیبانی می‌کند.
• اندازه‌گیری‌های کلیدی (شتاب pk، شتاب rms، سرعت pk، سرعت rms، جابجایی pp، جابجایی rms، سرعت) به صورت بلادرنگ و با تنظیمات آلارم ارائه می‌شوند.
• هر کانال یک گروه اندازه‌گیری دارد و می‌تواند دو اندازه‌گیری باندگذر و چندین اندازه‌گیری nX اضافی (بستگی به در دسترس بودن دستگاه) اضافه کند.
• LCD و LED برای نمایش مقدار و وضعیت در لحظه.
• ارتباط اترنت 10/100 Base-T برای پیکربندی با استفاده از نرم‌افزار پیکربندی مانیتور Bently Nevada (شامل) با رمزگذاری RSA.
• اتصالات محلی برای فعال‌سازی مثبت بای‌پس مانیتور، قفل پیکربندی و تنظیم مجدد آلارم/رله قفل‌شده.
• دو خروجی رله با نقاط تنظیم قابل برنامه‌ریزی.
• سه خروجی مبدل بافر شده (شامل سیگنال فازور کلیدی) که محافظت در برابر اتصال کوتاه و تداخل الکترومغناطیسی را فراهم می‌کنند. خروجی‌های بافر شده برای هر سیگنال از طریق کانکتورهای BNC هستند.
• مدباس روی اترنت
• ضبط داده‌های هشدار

اطلاعات سفارش

برای فهرست دقیق کشورها و به تاییدیه‌های خاص محصول مراجعه کنید راهنمای مرجع سریع تاییدیه‌ها (108M1756).

برای اطلاعات فنی بیشتر مستندات، لطفا وارد شوید bntechsupport.com و دسترسی به کتابخانه رسانه‌ای بنتلی نوادا

مانیتور ارتعاش سری ۲۳۰۰
2300/20-AA: مانیتور با 4-20 میلی آمپر ساعت خروجی‌ها

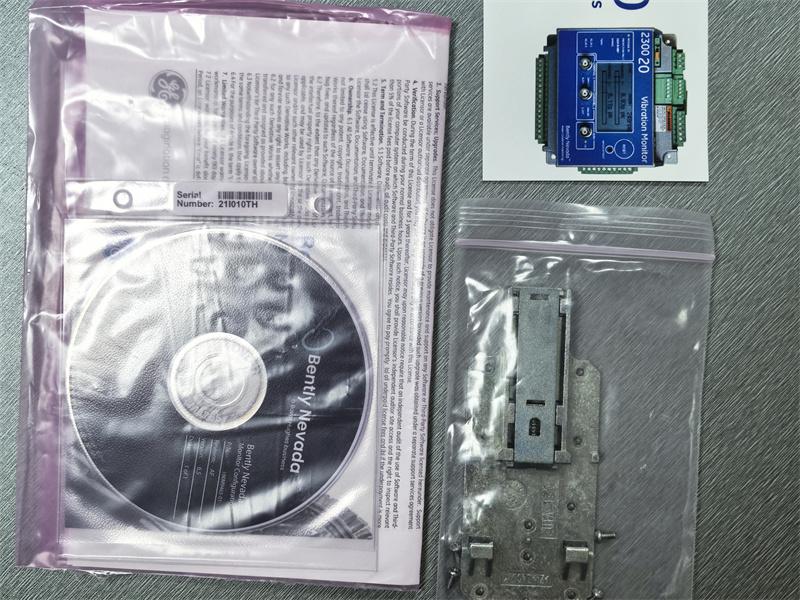

(شامل مجموعه نصب روی ریل DIN، دفترچه راهنما) و نظارت بر نرم‌افزار پیکربندی)

الف: گزینه تاییدیه‌ها

00 هیچکدام

02 گواهینامه‌های چندگانه محیط انفجاری (ATEX/IECEx/CSA)

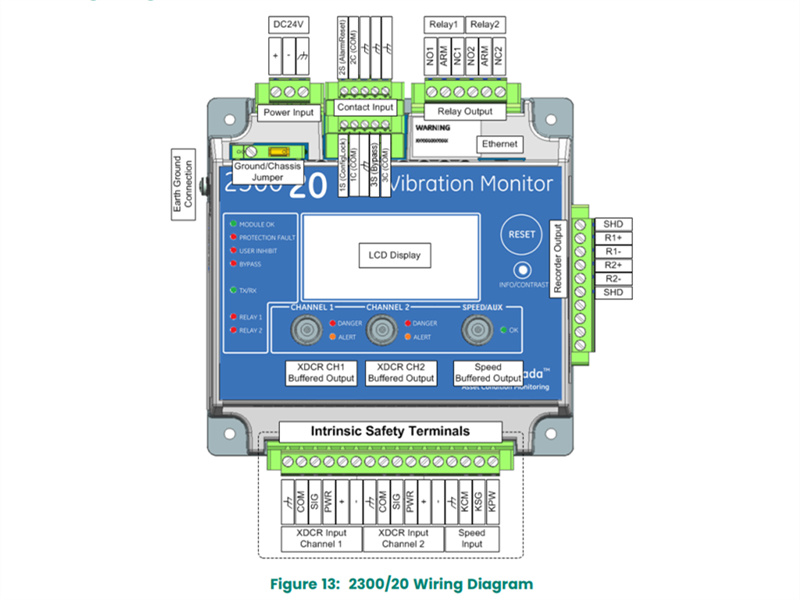

نمودار سیم کشی

سوالات متداول:

۱. چیست؟ مانیتور با ترمینال‌های ورودی، قابلیت اتصال ۳ کنتاکت را فراهم می‌کند از AS3100S2-Z2 ?

قفل پیکربندی، عملکرد تنظیم مجدد هشدار/رله قفل شده، بای پس مانیتور

۲. چی؟ یک دکمه‌ی مخفی، ۳ عملکرد را ارائه می‌دهد از AS3100S2-Z2 ?

• نمایش اطلاعات مانیتور
• تنظیم کنتراست ال سی دی
• تنظیمات را به حالت پیش‌فرض برگردانید

لینک دیتاشیت:

مانیتور ارتعاش Bently Nevada سری 2300، مدل 2300/20-00 پی دی اف برگه اطلاعات
