ساخت |
ABB |
|
مدل |
216VC62A |
| شماره PN |
HESG324442R13 |
|
کاتالوگ |
OCS Advant با Master SW |
|
توضیح |
واحد پردازنده |
| منشا | سوئد |
| HS CODE |
85389099 |
| بعد |
1.98*0.2*2.61 (CM) |
| وزن | 0.55 کیلوگرم |
توضیحات:

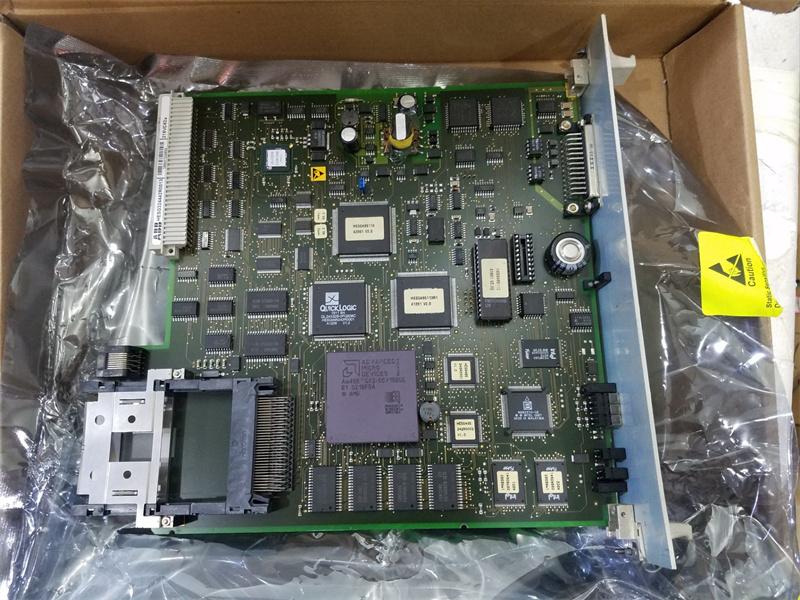

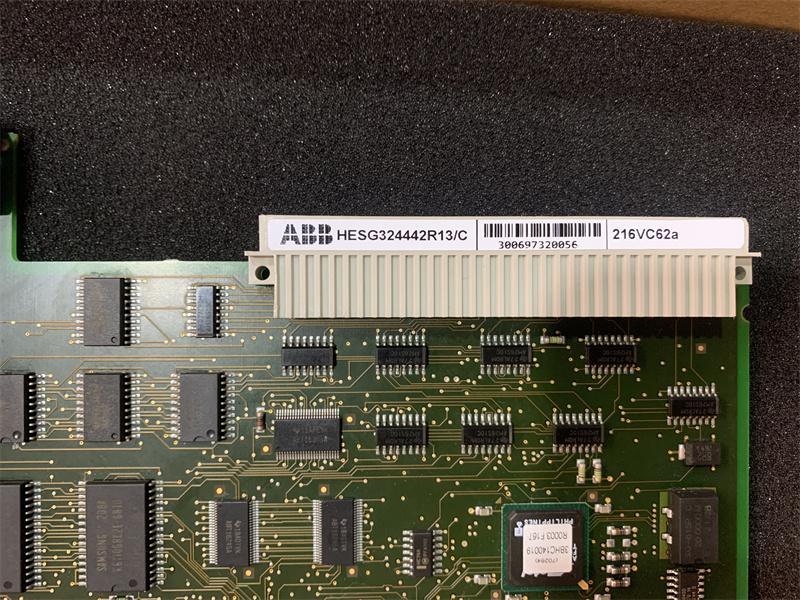

واحد پردازشگر 216VC62A HESG324442R13
توضیحات عملکردی
واحد پردازش با نام 216VC62A دارای ظرفیت محاسباتی معادل 425 درصد امتیاز پایه خود است. این دستگاه همه کاره نقش های دوگانه ای را در سیستم نظارت پست (SMS) و چارچوب اتوماسیون پست ایفا می کند: هم به عنوان یک پردازنده و هم به عنوان رابط بین گذرگاه (IBB) عمل می کند. این پروتکل از طیف وسیعی از پروتکل های ارتباطی، از جمله SPA BUS، LON BUS، MCB interbay bus، و گذرگاه پردازش MVB پشتیبانی می کند. قابل ذکر است، رابط SPA BUS به طور مداوم در دسترس است، در حالی که پروتکل های LON و MVB برای انتقال نیاز به پیاده سازی کارت PC دارند.
برای اطمینان از یکپارچگی داده ها در هنگام قطع برق، حافظه 216VC62A توسط یک کندانسور طلایی پشتیبانی می شود و از گزارش رویداد و اطلاعات ضبط کننده اختلال محافظت می کند. این داده های اختلال را می توان از طریق رابط جلویی واحد یا از طریق گذرگاه شی قابل دسترسی است. برای اهداف تجزیه و تحلیل، می توان از نرم افزار ارزیابی "EVECOM" استفاده کرد. علاوه بر این، ساعت داخلی RE. مدل 216 را می توان از طریق رابط گذرگاه شیء، اتصال آن به سیستم های SMS/SCS یا با استفاده از سیگنال ساعت رادیویی با منابع زمانی خارجی همگام کرد.
در مورد سیگنال های ورودی از گذرگاه B448C، موارد زیر پردازش می شوند:
- مقادیر اندازه گیری دیجیتالی مانند جریان و ولتاژ سیستم اولیه.
- سیگنال های منطقی شامل سیگنال های I/P خارجی (ورودی/خروجی).
- منبع تغذیه کمکی 24 ولت برای پشتیبانی عملیاتی و تسهیل تبادل اطلاعات با باس B448C.
برعکس، سیگنال‌های خروجی که به سمت گذرگاه B448C هدایت می‌شوند عبارتند از:
- سیگنال های O/P مشتق شده از توابع حفاظتی و منطقی انتخاب شده.
- دستورات خاموشی که از عملکردهای حفاظتی و منطقی انتخاب شده نشات می گیرند.
- عملیات تبادل داده با گذرگاه B448C برای حفظ ارتباطات و کنترل سیستم.
پیوند صفحه:
واحد پردازشگر ABB HESG324442R13 216VC62A PDF Datasheet
