تولید
|
ای بی بی |
|
مدل
|
216NG63
|
| شماره پ.ن. |

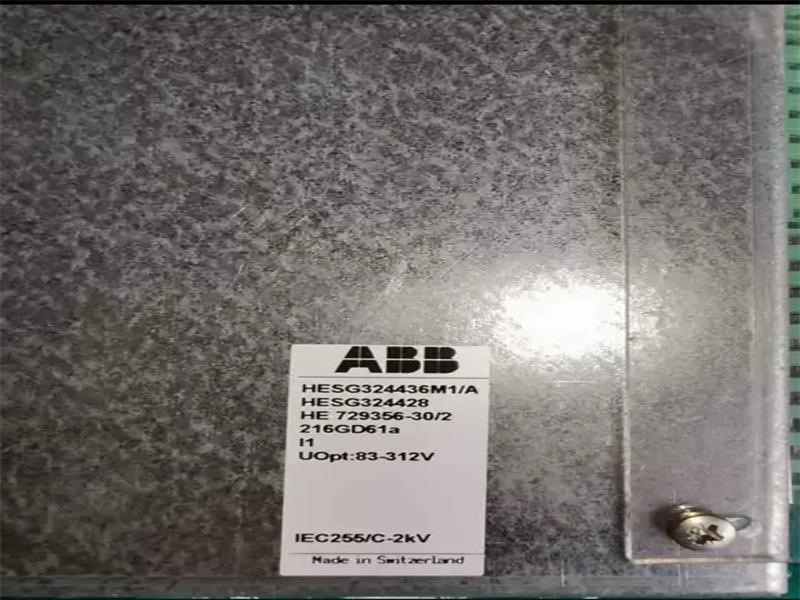

HESG324436R3/A HESG324428
|
|
کاتالوگ
|
RE. 216 1MDU02005-EN |
|

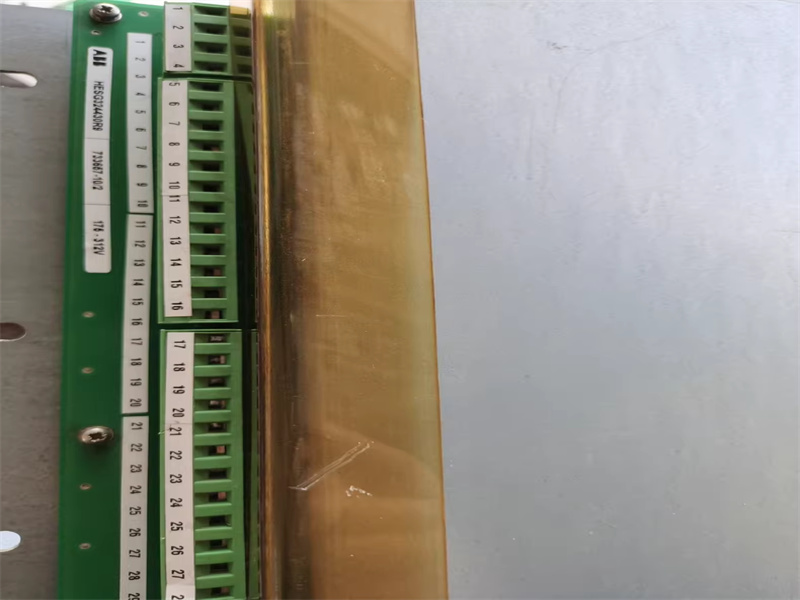

توضیحات
|
ماژول رله و اپتوکوپلر
|
| مبدا | آلمان |
| کد HS |
۸۵۳۸۹۰۹۹
|
| ابعاد |
32 * 26 * 5 (سانتی متر) |
| وزن | ۰.۳ کیلوگرم |
شرح:
واحد 216GD61 ورودی و خروجی‌های باینری مختلفی را ترکیب می‌کند:
۱۶ ورودی اپتوکوپلر:
برای کنترل واحد قطع ۲۱۶DB61. برخلاف واحد ۲۱۶GD61، در واحد ۲۱۶GD61a تمام کانال‌های ۱ تا ۱۶ برای محدوده ولتاژ ۸۲ تا ۳۱۲ ولت DC طراحی شده‌اند. کانال ۱ به عنوان یک I/P تنظیم مجدد در نظر گرفته شده است و توسط دکمه تنظیم مجدد اختیاری فعال می‌شود. تمام I/Pها را می‌توان با قرار دادن یک مقاومت سری با مقدار مربوطه، برای ولتاژهای دیگر در محدوده ۲۰ ولت DC تا ۳۱۲ ولت DC تطبیق داد.
۸ رله قطع کننده:
توسط واحد قطع ۲۱۶DB61 کنترل می‌شود. در هر مورد، یک مدار به ترمینال‌ها متصل است که توسط دو کنتاکت به صورت سری ساخته شده است.
۱۶ رله سیگنالینگ:
توسط واحد خروجی/خروجی دودویی ۲۱۶AB۶۱ کنترل می‌شود. کنتاکت N/O تمام رله‌ها و کنتاکت N/C رله‌های ۱ تا ۴ به ترمینال‌ها متصل هستند. این واحد با ولتاژ ۲۴ ولت DC تغذیه می‌شود و برای تغذیه اضافی نیز تمهیداتی در نظر گرفته شده است. محل قرارگیری واحد ۲۱۶GD۶۱
۱۶ ورودی اپتوکوپلر:
برای کنترل واحد قطع ۲۱۶DB61. برخلاف واحد ۲۱۶GD61، در واحد ۲۱۶GD61a تمام کانال‌های ۱ تا ۱۶ برای محدوده ولتاژ ۸۲ تا ۳۱۲ ولت DC طراحی شده‌اند. کانال ۱ به عنوان یک I/P تنظیم مجدد در نظر گرفته شده است و توسط دکمه تنظیم مجدد اختیاری فعال می‌شود. تمام I/Pها را می‌توان با قرار دادن یک مقاومت سری با مقدار مربوطه، برای ولتاژهای دیگر در محدوده ۲۰ ولت DC تا ۳۱۲ ولت DC تطبیق داد.
۸ رله قطع کننده:
توسط واحد قطع ۲۱۶DB61 کنترل می‌شود. در هر مورد، یک مدار به ترمینال‌ها متصل است که توسط دو کنتاکت به صورت سری ساخته شده است.
۱۶ رله سیگنالینگ:
توسط واحد خروجی/خروجی دودویی ۲۱۶AB۶۱ کنترل می‌شود. کنتاکت N/O تمام رله‌ها و کنتاکت N/C رله‌های ۱ تا ۴ به ترمینال‌ها متصل هستند. این واحد با ولتاژ ۲۴ ولت DC تغذیه می‌شود و برای تغذیه اضافی نیز تمهیداتی در نظر گرفته شده است. محل قرارگیری واحد ۲۱۶GD۶۱
لینک برگه:
ماژول رله و اپتوکوپلر 216GD61A ABB HESG324436R3/A HESG324428
پی دی اف
برگه اطلاعات
