تولید
|
بنتلی نوادا |
|
مدل
|
۱۶۸۹۰۵-۰۲ |
| شماره پ.ن. |
۱۶۸۹۰۵-۰۲
|
|
کاتالوگ
|
ADRE SXP و 408 DSPi
|
|
توضیحات
|
کارت نمونه‌برداری پویای ۸ کاناله
|
| مبدا | ایالات متحده آمریکا |
| کد HS | ۸۵۳۷۱۰۱۱۹۰ |
| ابعاد |
۳۶ * ۴۱ * ۱۰ (سانتی متر)
|
| وزن | ۱.۳ کیلوگرم |
شرح:

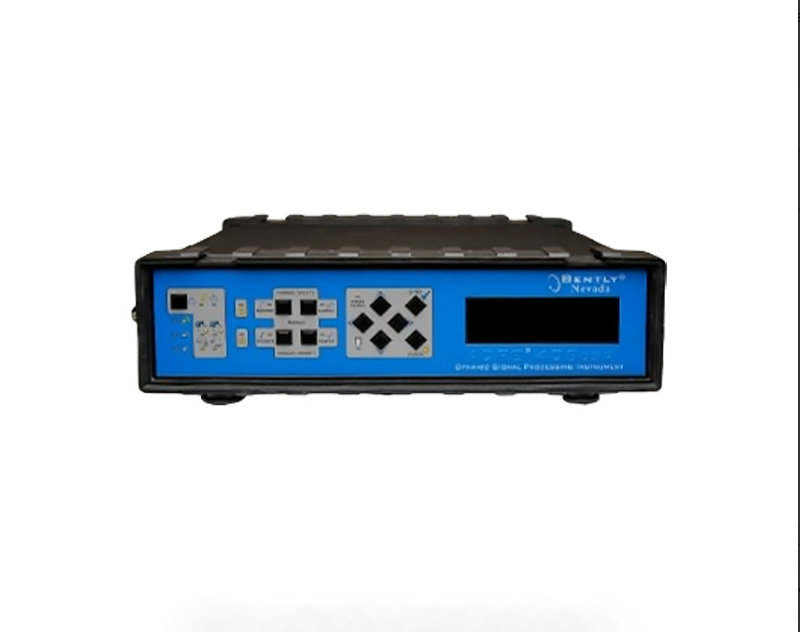

نرم‌افزار ADRE Sxp و دستگاه پردازش سیگنال دینامیکی 408 DSPi یک سیستم بسیار مقیاس‌پذیر برای پردازش سیگنال چند کاناله و جمع‌آوری داده‌ها تشکیل می‌دهند.
برخلاف سایر سیستم‌های جمع‌آوری داده مبتنی بر کامپیوتر همه منظوره، ADRE Sxp و 408 DSPi به طور خاص برای پردازش و ارائه سیگنال بسیار موازی و بلادرنگ طراحی شده‌اند. این سیستم بسیار متنوع، عملکرد انواع مختلفی از ابزار دقیق، مانند اسیلوسکوپ‌ها، آنالایزرهای طیف، فیلترها، اصلاح‌کننده‌های سیگنال و ضبط‌کننده‌های دیجیتال را در یک پلتفرم واحد ادغام می‌کند. این سیستم به طور خاص برای محیط‌های شبکه شرکتی امن طراحی شده است و به آن اجازه می‌دهد تا از راه دور در یک LAN/WAN کار کند یا داده‌ها را در حالت کاملاً "مستقل" و بدون کامپیوتر اضافی/خارجی ذخیره کند. تجهیزات اضافی به ندرت، یا هرگز، مورد نیاز نیستند. قابلیت نمایش بلادرنگ سیستم به آن اجازه می‌دهد تا داده‌ها را به طور مداوم و مستقل از داده‌های ذخیره شده در حافظه دائمی نمایش دهد. برای کاربران قدیمی سیستم ADRE، ADRE Sxp همچنین از تمام پایگاه‌های داده ADRE قبلی برای ویندوز پشتیبانی می‌کند.
یک سیستم جمع‌آوری داده ADRE Sxp شامل موارد زیر است:
- ۴۰۸ ابزار(های) پردازش سیگنال پویا.
- نرم‌افزار کلاینت ADRE Sxp، نرم‌افزار پیکربندی سریع ADRE.
- یک سیستم کامپیوتری که قادر به اجرای نرم‌افزار ADRE Sxp باشد.
408 DSPi کاملاً قابل حمل است یا می‌تواند روی رک نصب شود که امکان استفاده راحت در استندهای تست، در محل یا در مکان‌های دور را فراهم می‌کند. طراحی بسیار قابل تنظیم 408 DSPi تقریباً از همه انواع ورودی استاندارد و غیر استاندارد، از جمله سیگنال‌های مبدل پویا (مانند سیگنال‌های پروب‌های مجاورتی، مبدل‌های سرعت، شتاب‌سنج‌ها، چکش‌های نیرو، حسگرهای فشار پویا) و سیگنال‌های استاتیک (مانند متغیرهای فرآیند از فرستنده‌ها و سیستم‌های کنترل توزیع شده) پشتیبانی می‌کند. برای کاربردهای ماشین‌آلات دوار، کاربران می‌توانند یک سیگنال ورودی Keyphasor یا سرعت دیگر (مانند سیگنال مبدل مغناطیسی یا نوری) را برای هدایت نمونه‌برداری همزمان و ردیابی سفارش ارائه دهند. برای نیازهای تجزیه و تحلیل ساختاری، آزمایش ضربه با استفاده از چکش‌های نیرو پشتیبانی می‌شود. این سیستم همچنین از چندین حالت راه‌اندازی برای جمع‌آوری خودکار داده‌ها پشتیبانی می‌کند و به شما امکان می‌دهد بدون حضور اپراتور از سیستم به عنوان یک ثبت‌کننده داده یا رویداد استفاده کنید.
معماری کلاینت-سرور به چندین کلاینت نرم‌افزاری اجازه می‌دهد تا داده‌ها را از یک/چند سیستم 408 DSPi به طور همزمان اجرا و مشاهده کنند و به کاربران اجازه می‌دهد تا به طور مستقل داده‌ها را در واحدهای اندازه‌گیری اساسی مورد نظر خود مشاهده کنند. نصب و پیکربندی نرم‌افزار سریع و آسان است و امکان پیکربندی انبوه چندین کانال را با حداقل دخالت کاربر فراهم می‌کند. قالب‌ها و نرم‌افزارهای پیکربندی، فرآیند را بیش از پیش ساده می‌کنند و به کاربر اجازه می‌دهند نرم‌افزار را نصب کند، پیکربندی ایجاد کند و در عرض چند دقیقه شروع به ثبت داده‌ها کند.
کارت نمونه‌برداری پویای ۸ کاناله (۱۶۸۹۰۵ – AA)
کارت نمونه‌برداری پویای ۸ کاناله، یک موتور پردازش سیگنال بسیار قدرتمند و انعطاف‌پذیر است. در کنار تنظیمات آنالوگ front-end، کاربر می‌تواند اکثر ورودی‌های مبدل را با بایاس مثبت یا منفی پیکربندی کند، در حالی که حداکثر محدوده ورودی سیگنال را حفظ می‌کند. مجموعه‌ای از پردازنده‌های DSP و ADC های ۲۴ بیتی، حداکثر وضوح را ارائه می‌دهند. سیگنال‌های ورودی می‌توانند به صورت AC یا DC کوپل شوند و کاربران می‌توانند به طور مستقل سطوح ولتاژ ورودی بالا و پایین را به همراه محدوده کامل و ضریب مقیاس مبدل تعریف کنند.
کارت نمونه‌برداری می‌تواند بسته به پیکربندی و نیازهای کاربر، داده‌های متنوعی را ارائه دهد. هر کانال می‌تواند چندین متغیر «استاتیک» از جمله موارد زیر را ارائه دهد:
- دامنه مستقیم.
- دامنه باندگذر.
- دامنه و فاز ۱X و ۲X، و تا ۴ بردار nX تعریف شده توسط کاربر اضافی شامل دامنه و فاز.
- ولتاژهای بایاس یا شکاف میانگین و لحظه‌ای.
- مقادیر سرعت چندگانه.
مهر تاریخ/زمان.
علاوه بر داده‌های استاتیک، هر کانال می‌تواند تا ۴ شکل موج پویای تعریف‌شده توسط کاربر را ارائه دهد. کاربران می‌توانند شکل موج‌ها را برای نمونه‌برداری همزمان همزمان و/یا ناهمزمان، با نرخ‌های نمونه‌برداری و/یا بازه‌های فرکانسی مختلف پیکربندی کنند. کارت نمونه‌برداری حداکثر از ۲ نرخ نمونه‌برداری همزمان مختلف به طور همزمان پشتیبانی می‌کند. میانگین‌گیری همزمان زمانی نیز می‌تواند برای همه شکل موج‌های همزمان فعال شود. علاوه بر این، کارت می‌تواند داده‌های خام پیوسته زمانی را برای هر کانال نیز نمونه‌برداری و ذخیره کند. همه کانال‌های درون سیستم همیشه به طور همزمان نمونه‌برداری می‌شوند، همزمان‌سازی می‌شوند و بر اساس مجموعه‌ای از رویدادهای تعریف‌شده توسط کاربر آغاز می‌شوند.
اطلاعات سفارش
لوازم جانبی DSPi 408
(لوازم جانبی به صورت جداگانه سفارش داده می‌شوند.)
کارت نمونه‌برداری پویای ۸ کاناله
۱۶۸۹۰۵-AA
الف: مصوبات
۰۰
بدون تاییدیه
کی آر
کره (منطقه امن)
سوالات متداول:
۱. چیست؟
ارتباطات
از 168905-02؟
دو پورت اترنت RJ45 با سرعت 1000/100 مگابایت، پروتکل TCP/IPDHCP یا آدرس‌دهی IP ثابت، سازگار با LAN/WAN
۲. چی؟
کلوخه داخلی
از 168905-02؟
دقت ساعت بلادرنگ (RTC) با پشتیبانی باتری ± ۲ ثانیه در ماه است
لینک دیتاشیت:
کارت نمونه بردار دینامیکی 8 کاناله Bently Nevada 168905-02
پی دی اف
برگه اطلاعات
