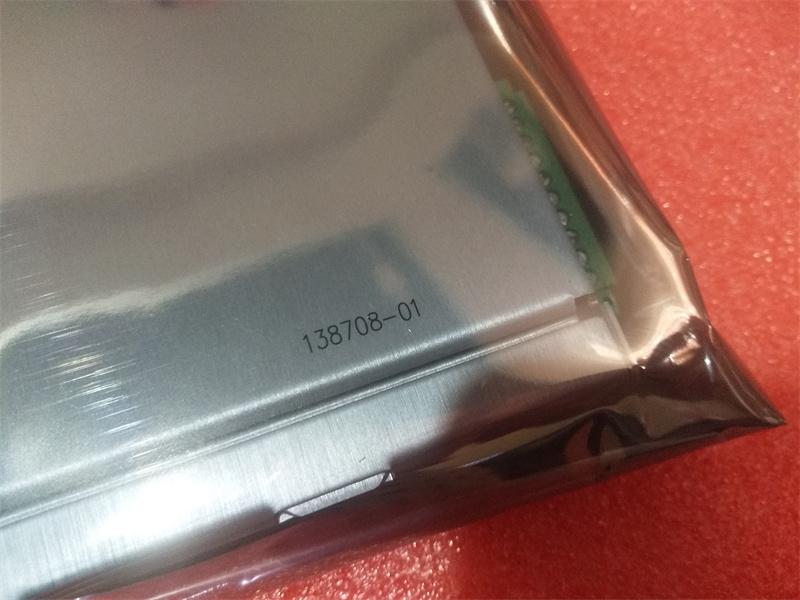

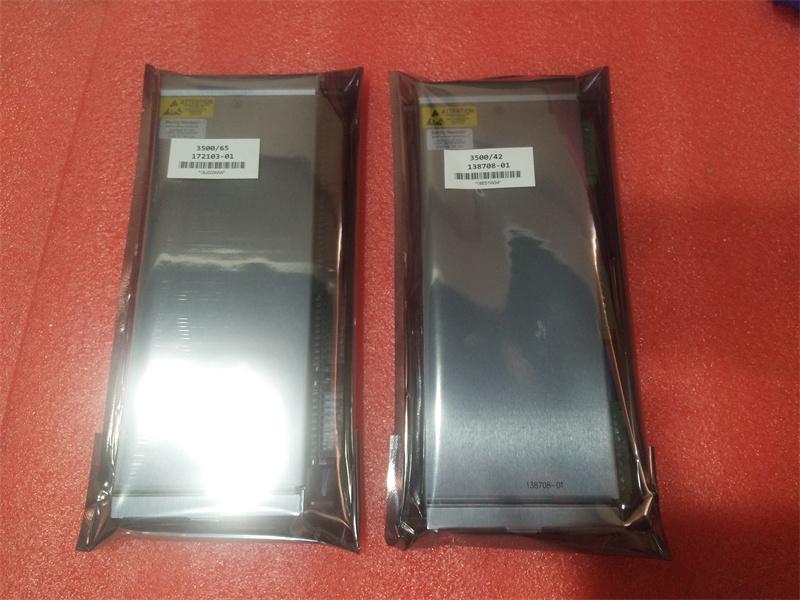

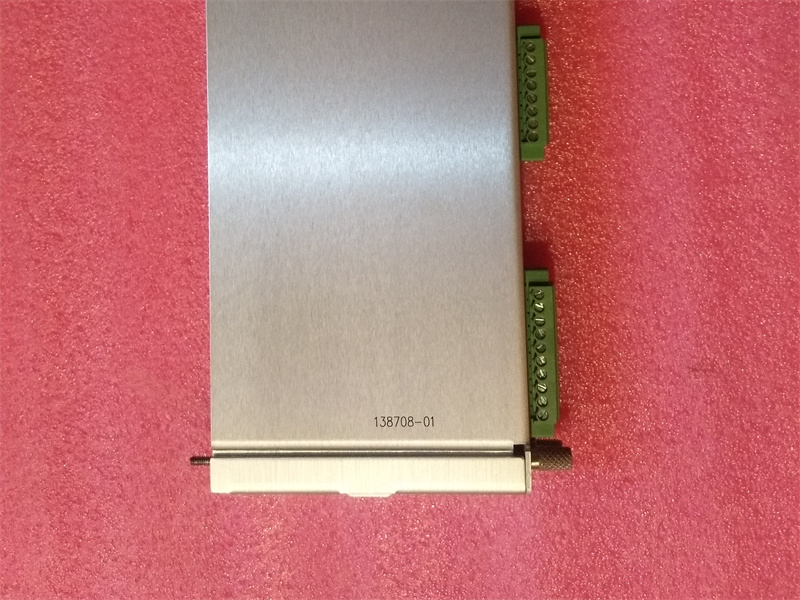

ماژول ورودی/خروجی شفت Absolute مدل Bently Nevada 3500/42M-07-00، کد 138708-01

شرح:

محصولات ایمنی عملکردی (FS) با قابلیت خاموش کردن خودکار ماشین‌آلات حیاتی تولید، با تشخیص ویژگی‌های سیستم که قبل از خرابی خطرناک رخ می‌دهند، ایمنی را افزایش می‌دهند. به طور خاص، این محصولات به تأسیسات عملیاتی کمک می‌کنند تا با IEC 61508 مطابقت داشته باشند. TÜV Rheinland محصولات ایمنی عملکردی Bently Nevada* را ارزیابی کرده و استفاده از آنها را برای سطوح یکپارچگی ایمنی (SIL) مشخص شده تأیید کرده است. کاربردهایی که در حال حاضر توسط محصولات ما پشتیبانی می‌شوند عبارتند از تشخیص سرعت بیش از حد، ارتعاش شعاعی، موقعیت رانش، ارتعاش محفظه، دما و ورودی متغیر فرآیند.

یک نسخه FS از سیستم تشخیص سرعت بیش از حد سه ماژوله 3500/53، ابزار دقیقی برای خاموش کردن سرعت بیش از حد در SIL 3 ارائه می‌دهد. این پیشنهاد، ماژول اضافی سه ماژوله (TMR) است که در یک طرح خاموش کردن 2 از 3 رأی می‌دهد یا می‌تواند برای ارائه رأی‌گیری مستقل انتخاب شود. هر ماژول ورودی/خروجی چهار رله داخلی ارائه می‌دهد که یکی از آنها به شرایط سرعت بیش از حد اختصاص داده شده است. سه رله باقی مانده را می‌توان طوری پیکربندی کرد که به هر مقدار و رویداد ماژول سرعت بیش از حد موجود، از جمله «تأیید نمی‌شود»، پاسخ دهند. عملکرد رله‌ها به گونه‌ای تعیین می‌شود که حداکثر 30 میلی‌ثانیه تأخیر از رویداد سرعت بیش از حد تا فعال شدن رله وجود داشته باشد.

نسخه‌های FS از مدل‌های 3500/42M یا 3500/40M در یک گروه TMR گسسته، عملکردهای ایمنی SIL 3 را با استفاده از لرزش شعاعی و موقعیت رانش، برطرف می‌کنند. این‌ها در یک طرح 2 از 3 رأی می‌دهند. هر سیستم شامل مجموعه‌ای از مانیتورهای 3500/42M یا 3500/40M به همراه یک ماژول رله 3500/34 TMR است. فعال‌سازی رله را می‌توان برای مقادیر متناسب دامنه مستقیم در ترکیبات منطقی با استفاده از ماژول رله 3500/34 TMR پیکربندی کرد. هر ماژول ورودی/خروجی رله 3500/34 TMR چهار رله داخلی ارائه می‌دهد.

نسخه‌های FS سیستم‌های 3500/42M و 3500/40M برای ارتعاش شعاعی، موقعیت رانش و ارتعاش بدنه، سازگاری با توابع ایمنی SIL 1 را که این ویژگی‌ها را (فقط دامنه مستقیم) رصد می‌کنند، فراهم می‌کنند. این سیستم‌ها شامل یک کارت مانیتور، یک کارت رله چهار کاناله FS 3500/32 یا شانزده کاناله 3500/33 و مبدل هستند.

نسخه‌های FS سیستم‌های 3500/60 و 3500/61 سازگاری SIL 1 را برای عملکردهای ایمنی با استفاده از نظارت بر دما فراهم می‌کنند. یک کارت مانیتور واحد با استفاده از شش سنسور RTD یا TC به همراه یک کارت رله نسخه FS مدل‌های 3500/32 یا 3500/33، بخشی از یک عملکرد ایمنی مبتنی بر دما را با منطق حسگر ایجاد می‌کند. مانیتور متغیر فرآیند FS 3500/62 که با هر یک از ماژول‌های رله FS استفاده می‌شود، یک سیستم نظارت ایمنی عملکردی سازگار با SIL 1 را فراهم می‌کند که در آن ورودی حسگر 4-20 میلی‌آمپر یا -/+10 ولت جریان مستقیم است.

توضیحات محصول
3500/42M-AA-BB

الف) نوع ماژول ورودی/خروجی
به انواع ماژول ورودی/خروجی در صفحه ۱۹ مراجعه کنید.
ب: گزینه تأیید منطقه خطرناک
۰۰
هیچکدام
01
CSA / NRTL / C (کلاس ۱، بخش ۲)
02
ATEX / IECEx / CSA (کلاس ۱، منطقه ۲)

انواع ماژول‌های ورودی/خروجی

سوالات متداول:

۱. نقاط تنظیم آلارم چیست؟ ?

از نرم‌افزار پیکربندی رک برای تنظیم سطوح هشدار برای هر مقدار اندازه‌گیری شده توسط مانیتور و نقاط تنظیم خطر برای هر دو مقدار اندازه‌گیری شده توسط مانیتور استفاده کنید.

۲. دوره گارانتی از چه زمانی شروع می‌شود؟
یک سال از زمانی که مشتری کالا را دریافت می‌کند.

لینک دیتاشیت:

ماژول ورودی/خروجی شفت Absolute مدل Bently Nevada 3500/42M-07-00، کد 138708-01 پی دی اف برگه اطلاعات
