ماژول ورودی/خروجی RTD/TC بنتلی نوادا 3500/61-01-00، کد 136711-02

ماژول ورودی/خروجی RTD/TC مدل 3500/61 با موانع داخلی و ترمینال‌های داخلی (ایزوله نشده) 136711-02

  • مورد شماره.:

    136711-02
  • پرداخت:

    T/T
  • قیمت بازار:

    $1950
  • منبع اصلی محصول:

    U.S.A.
  • رنگ:

    Depends on material
  • بندر حمل و نقل:

    Xiamen
  • زمان بین شروع و اتمام فرآیند تولید:

    5-7 days
  • سهام کالا:

    6
  • وزن محصول:

    0.46 kg

تولید
بنتلی نوادا
مدل
۱۳۶۷۱۱-۰۲
شماره پ.ن. ۳۵۰۰/۶۱
کاتالوگ
۳۵۰۰
توضیحات
ماژول ورودی/خروجی RTD/TC
مبدا ایالات متحده آمریکا
کد HS ۸۵۳۷۱۰۱۱۹۰
ابعاد 2.44 * 24.1 * 16.3 (سانتی متر)
وزن ۰.۴۶ کیلوگرم
شرح:

ماژول‌های 3500/61 شش کانال مانیتورینگ دما را ارائه می‌دهند و ورودی‌های دمایی آشکارساز دمای مقاومتی (RTD) و ترموکوپل (TC) را می‌پذیرند. ماژول‌ها این ورودی‌ها را تنظیم کرده و آنها را با نقاط تنظیم آلارم قابل برنامه‌ریزی توسط کاربر مقایسه می‌کنند. 3500/60 و 3500/61 عملکرد یکسانی را ارائه می‌دهند، با این تفاوت که 3500/61 برای هر یک از شش کانال خود خروجی‌های ضبط‌کننده ارائه می‌دهد در حالی که 3500/60 این خروجی‌ها را ندارد.


کاربر با استفاده از نرم‌افزار پیکربندی رک ۳۵۰۰، ماژول‌ها را برای انجام اندازه‌گیری‌های دمای RTD یا TC برنامه‌ریزی می‌کند. ماژول‌های ورودی/خروجی مختلف در نسخه‌های RTD/TC غیر ایزوله یا TC ایزوله موجود هستند. کاربر می‌تواند نسخه RTD/TC غیر ایزوله را برای پذیرش ورودی‌های TC یا RTD یا ترکیبی از TC و RTD پیکربندی کند.


نسخه ایزوله TC، 250 ولت DC ایزولاسیون کانال به کانال را برای محافظت در برابر تداخل خارجی فراهم می‌کند.
هنگام استفاده در پیکربندی Triple Modular Redundant (TMR)، مانیتورهای دما باید در گروه‌های سه‌تایی در مجاورت یکدیگر نصب شوند. هنگام استفاده در این پیکربندی، سیستم از دو نوع رأی‌گیری برای اطمینان از عملکرد دقیق و جلوگیری از خرابی‌های تک نقطه‌ای استفاده می‌کند.



ویژگی‌ها:

  • نقاط تنظیم هشدار
کاربر می‌تواند با استفاده از پیکربندی نرم‌افزار، نقاط تنظیم هشدار و خطر را برای مقدار اندازه‌گیری شده توسط مانیتور تنظیم کند. هشدارها برای هر مقدار اندازه‌گیری شده از 0 تا 100٪ از مقیاس کامل قابل تنظیم هستند. استثنا زمانی است که محدوده مقیاس کامل از محدوده سنسور فراتر رود. در این حالت، محدوده سنسور، نقطه تنظیم را محدود می‌کند. دقت هشدارها تا 0.13٪ از مقدار مورد نظر است. مانیتورهای دما دارای نقاط تنظیم هشدار کمتر و بیشتر از حد مجاز هستند.
  • دمای عملیاتی

-30°C تا +65°C (-22°F تا +150°F) هنگام استفاده با ماژول‌های I/O ترمینال داخلی/خارجی
0 تا 65 درجه سانتیگراد (32 تا 150 درجه فارنهایت) هنگام استفاده با ماژول‌های ورودی/خروجی داخلی (خاتمه داخلی)

  • مقادیر اندازه‌گیری شده

قدرت منطق درایو هشدار با تنوع منابع ورودی که می‌تواند به آن متصل شود، تقویت می‌شود. این ماژول می‌تواند از ورودی‌های هشدار دهنده مانند وضعیت‌های هشدار و خطر که نشان دهنده شرایط بحرانی هستند، استفاده کند.


مشخصات:
سیگنال
از ۱ تا ۶ سیگنال مبدل RTD یا TC را می‌پذیرد.

امپدانس ورودی
۱۰ مگا اهم برای هر ورودی لید.

ماژول‌های ورودی/خروجی
ماژول ورودی/خروجی ایزوله
ایزولاسیون سیستم: ۵۰۰ ولت دی سی، ایزولاسیون کانال به کانال: ۲۵۰ ولت دی سی
ایزولاسیون فقط برای سناریوهای خطا مورد نیاز است و این ولتاژها در ورودی‌های ماژول ورودی/خروجی ماژول‌های دمای 2/13 3500/60 و 3500/61 هنگام وقوع خطای سیم‌کشی یا خطا در میدان، وجود نخواهند داشت.


خروجی اوت
چراغ‌های LED پنل جلویی
چراغ LED
نشان می‌دهد که چه زمانی نمایشگر دما به درستی کار می‌کند.


چراغ فرستنده/گیرنده
نشان می‌دهد که مانیتور دما با سایر ماژول‌ها در رک ۳۵۰۰ در حال ارتباط است.


چراغ بای پس
نشان می‌دهد که چه زمانی مانیتور دما در حالت بای‌پس قرار دارد.

خروجی‌های ضبط‌کننده
۳۵۰۰/۶۱-AA-BB


الف: نوع ماژول ورودی/خروجی

01 ترمینال‌های داخلی ماژول ورودی/خروجی غیر ایزوله RTD/TC
02 ترمینال‌های خارجی ماژول ورودی/خروجی غیر ایزوله RTD/TC
۰۳ ترمینال‌های داخلی ماژول ورودی/خروجی ایزوله TC
04 ترمینال‌های خارجی ماژول ورودی/خروجی ایزوله TC
05 ماژول ورودی/خروجی غیر ایزوله RTD/TC با موانع داخلی
ب: گزینه تأیید آژانس

۰۰ هیچکدام
01 CSA/NRTL/C (کلاس ۱، دسته ۲)
02 ATEX/ IECEx/ CSA (کلاس ۱، منطقه ۲)
۳۵۰۰/۶۱ -خاص
مانیتور دما 163179-02 3500/61 (با ضبط کننده ها)

ترمینال‌های داخلی ماژول ورودی/خروجی غیر ایزوله RTD/TC، کد ۱۳۳۸۱۹-۰۲، مدل ۳۵۰۰/۶۱.

۱۳۳۸۲۷-۰۲ ۳۵۰۰/۶۱ ماژول ورودی/خروجی غیر ایزوله RTD/TC، ترمینال‌های خارجی.

سرکابل‌های داخلی ماژول ورودی/خروجی ایزوله TC مدل 3500/61-133835. سرکابل‌های خارجی ماژول ورودی/خروجی ایزوله TC مدل 3500/61-133843.

بلوک ترمینال خارجی خروجی ضبط کننده 3500/61، شماره 133892-01 (اتصالات نوار ترمینال).

بلوک ترمینال خارجی خروجی ضبط کننده 3500/61 133900-01 (اتصالات سبک یورو).

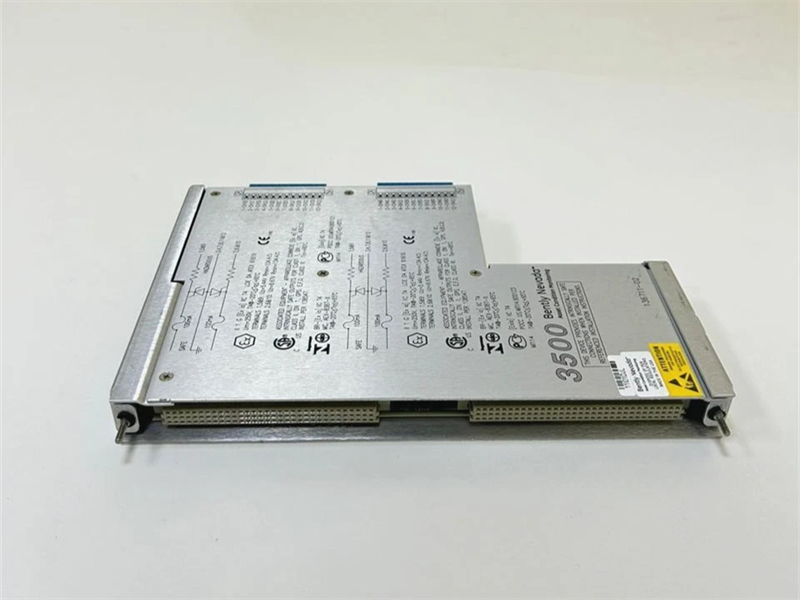

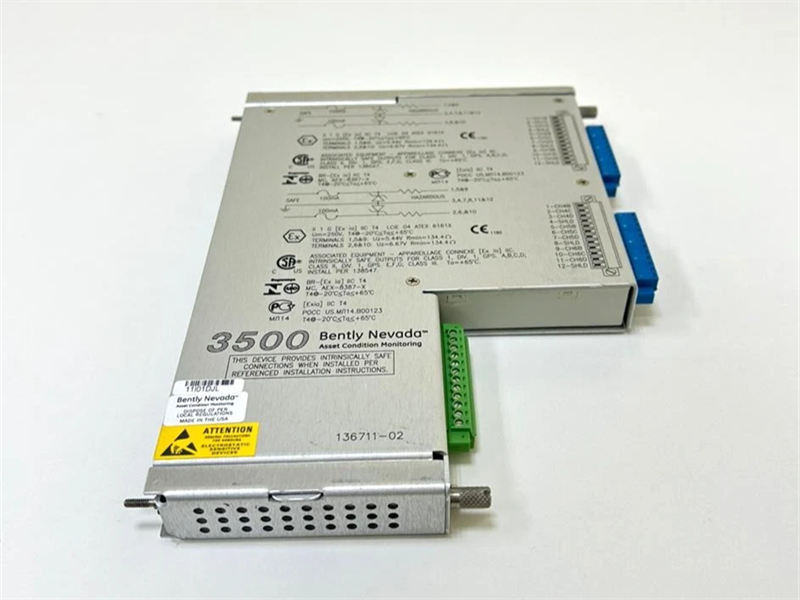

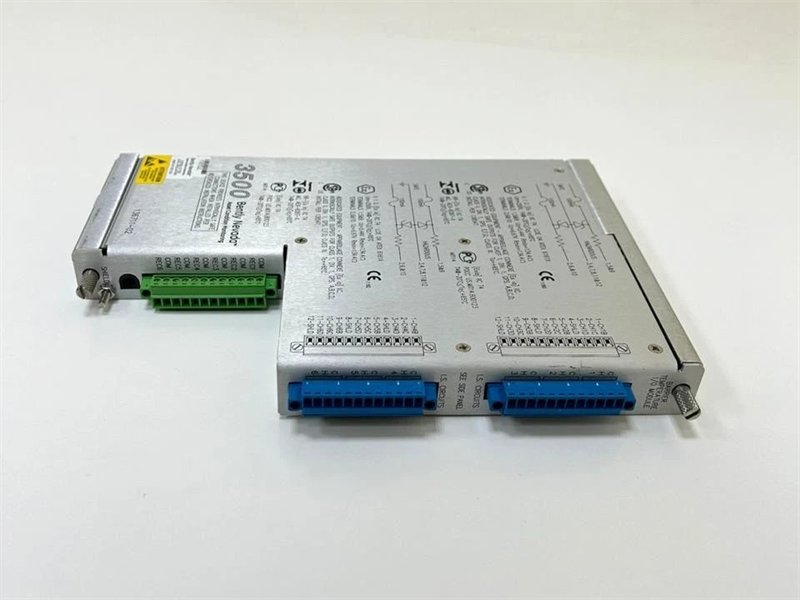

ماژول ورودی/خروجی RTD/TC مدل 3500/61 با موانع داخلی و ترمینال‌های داخلی (ایزوله نشده) 136711-02


لینک دیتاشیت:

دفترچه راهنمای ماژول ورودی/خروجی RTD/TC بنتلی نوادا 3500/61-01-00، کد 136711-02 پی دی اف برگه اطلاعات

136711-02 3500/61
