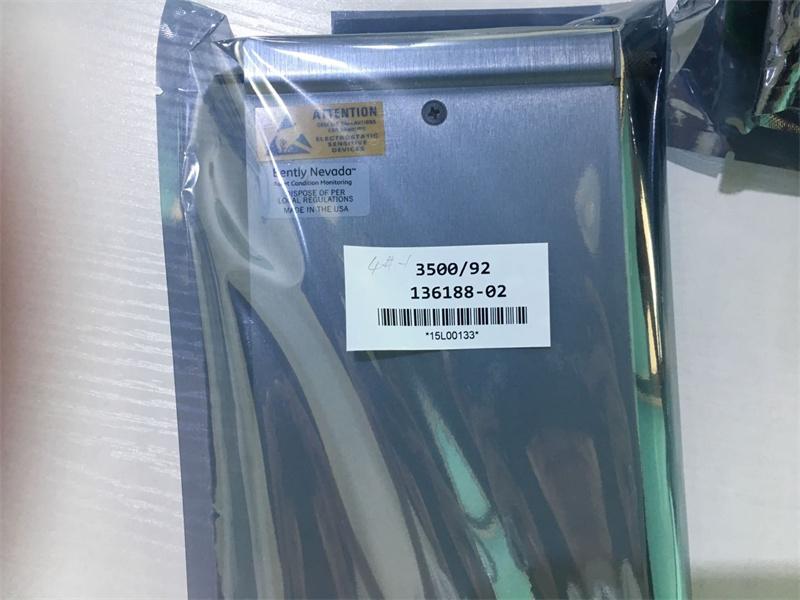

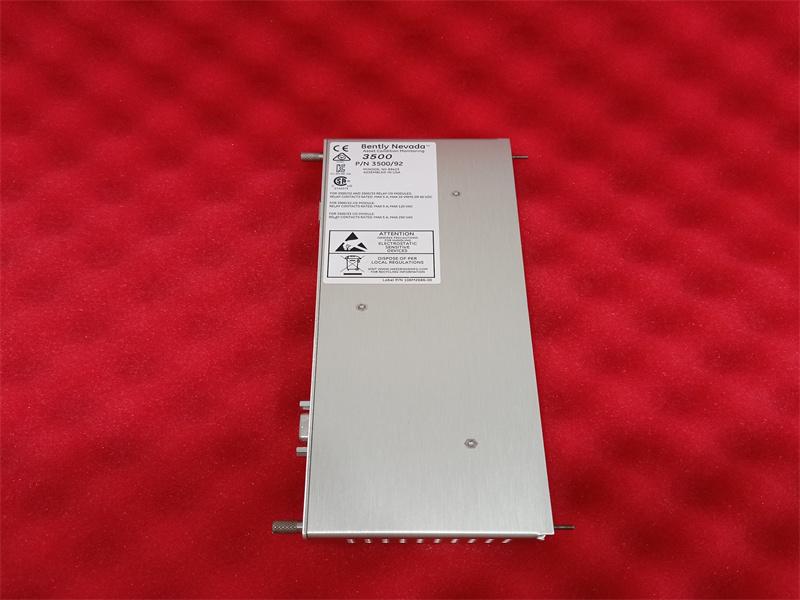

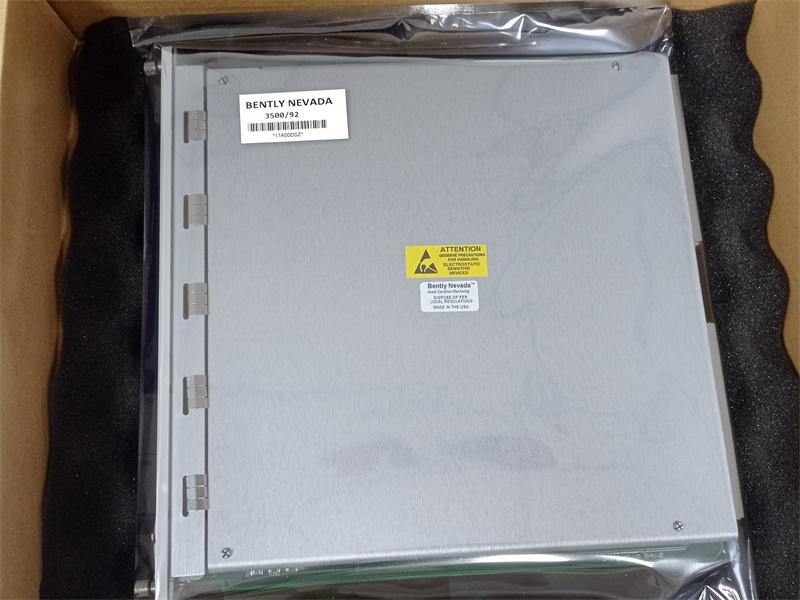

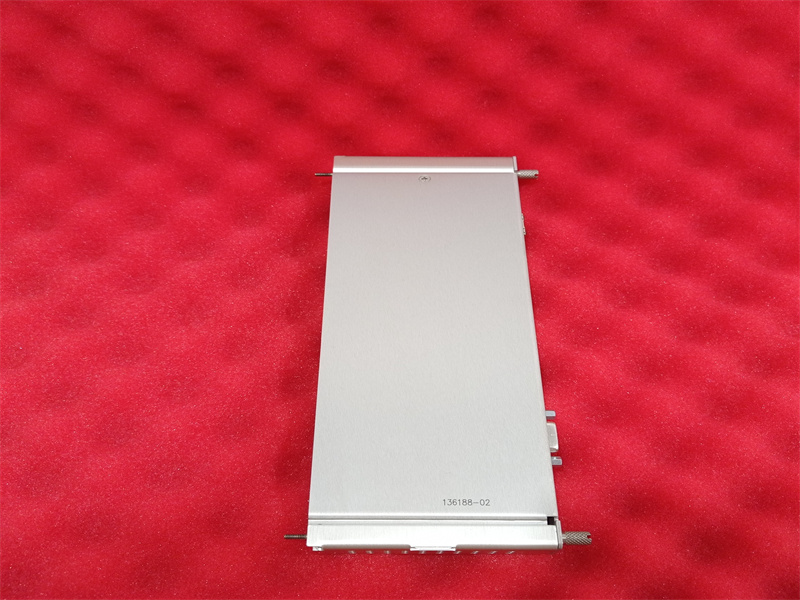

ماژول ورودی/خروجی بنتلی نوادا 3500/92-04-01-00، کد 136188-02

شرح:

ماژول درگاه ارتباطی 3500/92 قابلیت‌های ارتباطی گسترده‌ای را برای تمام مقادیر و وضعیت‌های مانیتور شده رک، جهت ادغام با کنترل فرآیند و سایر سیستم‌های اتوماسیون با استفاده از قابلیت‌های ارتباطی اترنت TCP/IP و سریال (RS232/RS422/RS485) فراهم می‌کند. همچنین امکان ارتباطات اترنت با نرم‌افزار پیکربندی رک 3500 و نرم‌افزار جمع‌آوری داده‌ها را فراهم می‌کند.
پروتکل‌های پشتیبانی‌شده عبارتند از:

• پروتکل Modbus Modicon (از طریق ارتباطات سریال)
• پروتکل Modbus/TCP (نوعی از Modbus سریال که برای ارتباطات اترنت TCP/IP استفاده می‌شود)
• پروتکل اختصاصی Bently Nevada (برای ارتباط با بسته‌های نرم‌افزاری پیکربندی و جمع‌آوری داده رک ۳۵۰۰)

اتصال اترنت به 3500/92 یک اتصال RJ45 برای شبکه‌های اترنت با پیکربندی ستاره‌ای 10BASE-T است.

مدل 3500/92 از رابط‌های ارتباطی، پروتکل‌های ارتباطی و سایر ویژگی‌های مدل اصلی 3500/90 به جز رجیسترهای مقدار اولیه Modbus پشتیبانی می‌کند. مدل 3500/92 اکنون دارای یک ابزار قابل تنظیم برای رجیسترهای Modbus است که می‌تواند همان عملکردی را که در ابتدا توسط رجیسترهای مقدار اولیه Modbus آدرس‌دهی می‌شد، ارائه دهد.

ویژگی‌ها:

• یکپارچه‌سازی منطق درایو هشدار

• برنامه‌نویسی منطقی چندمنظوره

این ماژول از منطق AND و OR پشتیبانی می‌کند و به کاربران امکان می‌دهد روابط علت و معلولی پیچیده‌ای بین ورودی‌ها و خروجی‌ها ایجاد کنند.

• منابع ورودی متنوع

قدرت منطق درایو هشدار با تنوع منابع ورودی که می‌تواند به آن متصل شود، تقویت می‌شود. این ماژول می‌تواند از ورودی‌های هشدار دهنده مانند وضعیت‌های هشدار و خطر که نشان دهنده شرایط بحرانی هستند، استفاده کند.

• شخصی‌سازی از طریق نرم‌افزار

قابلیت برنامه‌ریزی ماژول از طریق نرم‌افزار پیکربندی رک (Rack Configuration Software) محقق می‌شود. این نرم‌افزار به عنوان دروازه‌ای برای تبدیل الزامات منحصر به فرد برنامه شما به منطق عملی برای ماژول رله ۴ کاناله عمل می‌کند. رابط کاربرپسند این ماژول به افراد این امکان را می‌دهد که رفتار ماژول را مطابق با زمینه عملیاتی خاص تنظیم کنند و عملکرد آن را برای هماهنگی با خواسته‌های دنیای واقعی افزایش دهند.

مشخصات:
مصرف برق
۵.۰ وات معمولی با ماژول ورودی/خروجی ModbusRS232/RS422
۵.۶ وات معمولی با ماژول ورودی/خروجی Modbus RS485

انواع داده
داده‌ها را از سایر ماژول‌های موجود در رک، مانند مقادیر اندازه‌گیری شده فعلی با مهر زمانی، وضعیت ماژول‌ها و وضعیت‌های هشدار فعلی، از طریق یک شبکه داخلی پرسرعت جمع‌آوری می‌کند.
انواع داده‌های دقیق بازگردانده شده به نوع ماژول و پیکربندی کانال بستگی دارد.
زمان به‌روزرسانی: سرعت جمع‌آوری داده‌ها به پیکربندی رک بستگی دارد، اما برای همه ماژول‌های موجود در رک ۳۵۰۰ از ۱ ثانیه تجاوز نخواهد کرد.

خروجی‌ها
چراغ LED
نشان می‌دهد که چه زمانی 3500/92 به درستی کار می‌کند.

چراغ فرستنده/گیرنده
نشان می‌دهد که چه زمانی ماژول 3500/92 با سایر ماژول‌های موجود در رک 3500 در حال ارتباط است.

لینک دیتاشیت:

برگه اطلاعات فنی ماژول ورودی/خروجی BENTLY NEVADA 3500/92-04-01-00 به صورت PDF، کد 136188-02
