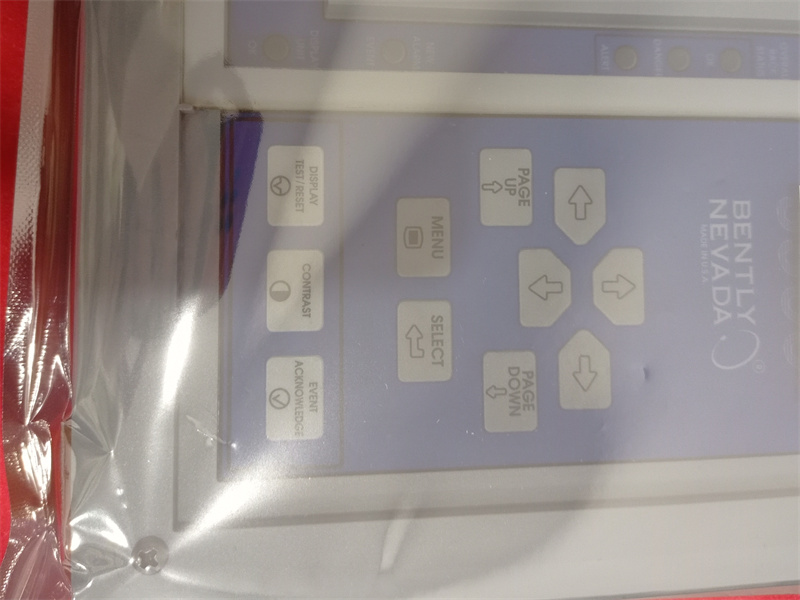

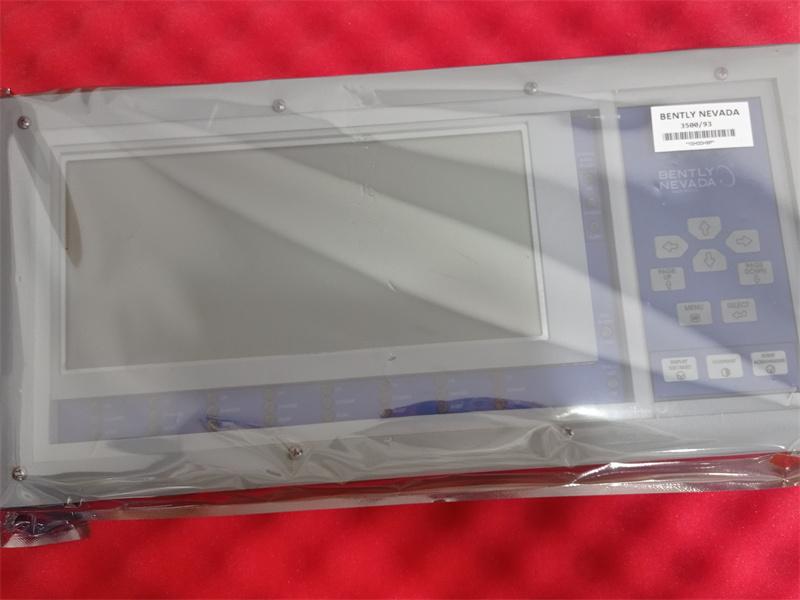

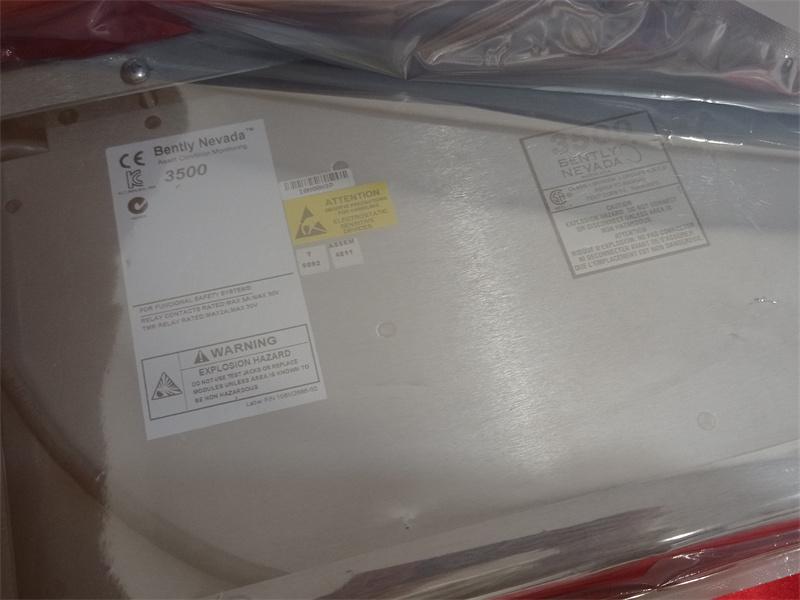

135785-01 واحد نمایش سیستم 3500/93 Bently Nevada

توضیحات:

مدل محصول:
Bently Nevada 3500/93 135785-01

نوع محصول:
واحد نمایشگر 3500/93، بدون نور پس‌زمینه

سازگاری سیستم:
سیستم حفاظت ماشین‌آلات Bently Nevada 3500

ولتاژ ورودی:
20–30 VDC (24 VDC نامی)

کاربرد:
طراحی‌شده برای تأمین توان داخلی تنظیم‌شده برای رک‌های Bently Nevada 3500 و ماژول‌های مانیتورینگ نصب‌شده.

نصب:

• نصب‌شده درون یک رک 3500

• نیازمند ماژول ورودی توان (PIM) سازگار

• پشتیبانی از پیکربندی منبع تغذیه تکی یا دوگانه (افزونگی)

محیط کاری:
کاربردهای کنترل صنعتی و حفاظت ماشین‌آلات، شامل نفت و گاز، تولید برق و سیستم‌های پایش تجهیزات دوار.

وضعیت:
به‌عنوان قطعه جایگزین یا یدکی برای سیستم‌های موجود 3500 در دسترس است.

نمایشگر سیستم 3500/93 برای برآورده کردن الزامات استاندارد 670 مؤسسه نفت آمریکا (API) طراحی شده و امکان نمایش بصری محلی یا راه دور از تمام اطلاعات سیستم حفاظت ماشین‌آلات 3500 موجود در رک را فراهم می‌کند، از جمله:

فهرست رویدادهای سیستم
فهرست رویدادهای هشدار
داده‌های تمام کانال‌ها، مانیتور، ماژول رله، ماژول Keyphasor* یا ماژول تاکومتر

نمایشگر سیستم 3500/93 با استفاده از نرم‌افزار پیکربندی رک 3500 پیکربندی می‌شود. نمایشگر را می‌توان به چهار روش نصب کرد:

۱.نصب روی پنل جلویی– نمایشگر مستقیماً روی پنل جلویی هر رک تمام‌اندازه 3500 با استفاده از یک پایه لولادار ویژه نصب می‌شود. این امکان دسترسی به کانکتورهای خروجی بافرشده رک و دکمه‌ها و کلیدهای رابط کاربری را بدون جدا کردن یا غیرفعال کردن نمایشگر فراهم می‌کند.

توجه: فقط برای این گزینه نصب، ماژول رابط نمایشگر (DIM) باید در شیار 15 (سمت راست‌ترین شیار) رک نصب شود. گزینه نصب روی پنل جلویی با مینی‌رک 3500 سازگار نیست.

۲.نصب روی رک EIA ۱۹ اینچی– نمایشگر روی ریل‌های EIA ۱۹ اینچی نصب شده و تا فاصله 100 فوتی از سیستم 3500 قرار می‌گیرد. (هنگام استفاده از منبع تغذیه خارجی، تا فاصله 4000 فوتی از سیستم 3500 قابل نصب است).

۳.نصب روی پنل– نمایشگر در یک برش پنل که در همان کابینت یا تا فاصله 100 فوتی از سیستم 3500 قرار دارد نصب می‌شود. (هنگام استفاده از منبع تغذیه خارجی، تا فاصله 4000 فوتی از سیستم 3500 قابل نصب است).

۴.نصب مستقل– نمایشگر به‌صورت هم‌سطح با دیوار یا پنل نصب شده و تا فاصله 100 فوتی از سیستم 3500 قرار می‌گیرد. (هنگام استفاده از منبع تغذیه خارجی، تا فاصله 4000 فوتی از سیستم 3500 قابل نصب است).

سؤالات متداول

س۱: نشانگرهای LED پنل جلویی 3500/46M 176449-06 چه چیزی را نشان می‌دهند؟

LED OK -- نشان می‌دهد که مانیتور هیدرو 3500/46M به‌درستی کار می‌کند.

LED TX/RX -- نشان می‌دهد که مانیتور هیدرو 3500/46M با ماژول‌های دیگر در رک 3500 در حال ارتباط است.

LED Bypass -- نشان می‌دهد که مانیتور هیدرو 3500/46M در حالت بای‌پس قرار دارد.

س۲: امپدانس ورودی با ماژول ورودی/خروجی چقدر است؟

10 kΩ برای Prox/Accel و 3.5 MΩ برای Velomitor

س۳: آیا این ماژول با سیستم‌های موجود 3500 سازگار است؟

بله. این منبع تغذیهکاملاً با تمام رک‌های استاندارد 3500 و ماژول‌های مانیتورینگ Bently Nevada سازگار استو آن را برای نصب‌های جدید و همچنین جایگزینی منابع تغذیه DC موجود مناسب می‌سازد.

س۴: آیا این مدل از پیکربندی‌های تغذیه افزونه پشتیبانی می‌کند؟

بله. سیستم 3500 امکان نصبدو منبع تغذیهرا فراهم می‌کند که افزونگی را برای کاربردهایی که عملکرد مداوم و قابلیت اطمینان سیستم در آن‌ها حیاتی است، ارائه می‌دهد.

س۵: آیا پس از نصب به نرم‌افزار یا پیکربندی نیاز است؟

هیچ نرم‌افزار اضافی یا پیکربندی میان‌افزار موردنیاز نیست. پس از نصب صحیح، ماژول به‌صورت خودکار به‌عنوان بخشی از سیستم 3500 کار می‌کند.

س۶: این محصول معمولاً برای چه کاری استفاده می‌شود؟

این محصول معمولاً درسیستم‌های حفاظت از ماشین‌آلات و پایش وضعیتاستفاده می‌شود، از جمله برای توربین‌ها، کمپرسورها، پمپ‌ها و سایر تجهیزات دوار حیاتی.

لطفاً نوع صحیح منبع تغذیه و گزینه تأییدیه را مطابق با پیکربندی سیستم خود انتخاب کنید.

اطلاعات سفارش – مانیتور هیدرو 3500/46M

نمایشگر سیستم

3500/93-AXX-BXX-CXX-DXX
A: گزینه نصب:
0 1 نصب روکار سطح سیستم (DIM باید در شکاف 15 نصب شود، ماژول I/O شامل نمی‌شود)
0 2 نصب رک EIA ‏19 اینچی (ماژول I/O شامل می‌شود)
0 3 نصب پنلی (ماژول I/O شامل می‌شود)
0 4 نصب مستقل (محفظه فولاد ضدزنگ، ماژول I/O شامل می‌شود)
0 5 نصب روکار سطح سیستم دارای نور پس‌زمینه (DIM باید در شکاف 15 نصب شود، ماژول I/O شامل می‌شود، منبع تغذیه خارجی موردنیاز است)
0 6 نصب رک EIA ‏19 اینچی دارای نور پس‌زمینه (ماژول I/O شامل می‌شود، منبع تغذیه خارجی موردنیاز است)
0 7 نصب پنلی دارای نور پس‌زمینه (ماژول I/O شامل می‌شود، منبع تغذیه خارجی موردنیاز است)
0 8 نصب مستقل دارای نور پس‌زمینه (محفظه فولاد ضدزنگ، ماژول I/O شامل می‌شود، منبع تغذیه خارجی موردنیاز است)
B: فاصله نصب/نوع کابل:
0 0 کابل موردنیاز نیست
0 1 کابل 10 فوت (3 متر) (PVC)
0 2 کابل 50 فوت (15.24 متر) (PVC)
0 3 کابل 50 فوت (15.24 متر) (Teflon®)
0 4 کابل 100 فوت (30.5 متر) (PVC)
0 5 کابل 100 فوت (30.5 متر) (Teflon)
C: منبع تغذیه خارجی:
0 0 هیچ‌کدام
0 1 جریان متناوب 115 ولت
0 2 جریان متناوب 230 ولت
0 3 منبع تغذیه خارجی ATEX
D: گزینه تأییدیه سازمان:
0 0 هیچ‌کدام
0 1 CSA/NRTL/C
0 2 ATEX/CSA (کلاس 1، ناحیه 2)

شرکت ما تمام محدوده منابع تغذیه سری 3500 را با دسترسی فوری ارائه می‌دهد. ما موجودی گسترده‌ای شامل مدل‌های فعلی و متوقف‌شده را نگهداری می‌کنیم و از درخواست‌های شما استقبال می‌کنیم.

لینک برگه مشخصات:

واحد نمایش سیستم 3500/93 ‏135785-01 ‏Bently NevadaPDFبرگه مشخصات
