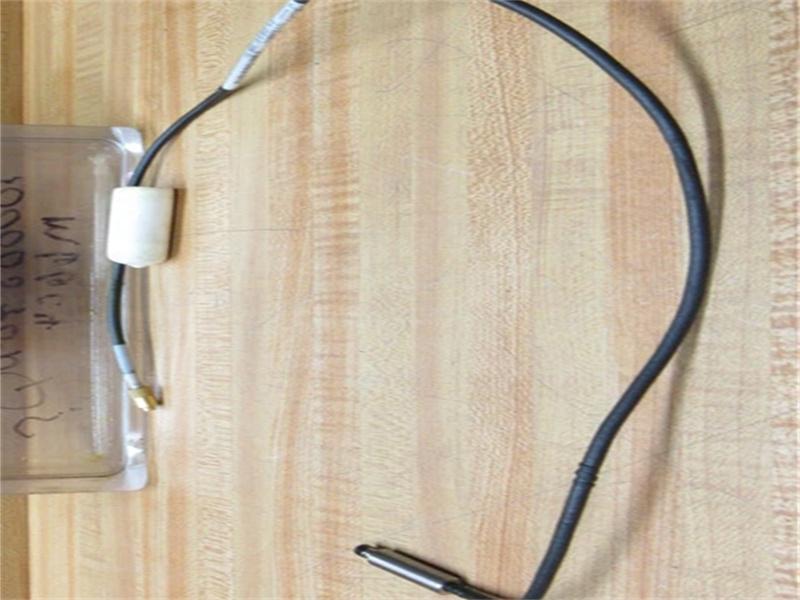

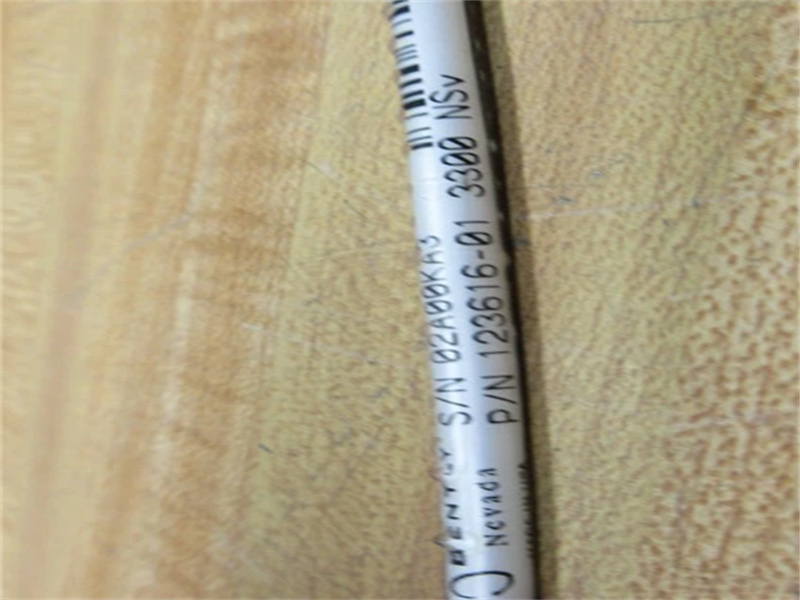

مبدل مجاورتی Bently Nevada NSv 123616-01

شرح:

سیستم مبدل مجاورتی 3300 XL NSv برای استفاده با کمپرسورهای هوای گریز از مرکز، کمپرسورهای تبرید، کمپرسورهای گاز فرآیندی و سایر ماشین آلات با الزامات نصب دقیق در نظر گرفته شده است. سیستم مبدل مجاورتی 3300 XL NSv شامل موارد زیر است:

• یک پروب 3300 NSv
• یک کابل افزایش طول 3300 NSv
• یک سنسور مجاورتی 3300 XL NSv

کاربردهای اصلی سیستم مبدل 3300 XL NSv برای مناطقی است که محدودیت‌های مربوط به سوراخ‌های مخالف، نمای جانبی یا نمای عقب، استفاده از سیستم‌های مبدل استاندارد Bently Nevada 3300 و 3300 XL 5 و 8 میلی‌متری را محدود می‌کند. همچنین برای کاربردهای هدف کوچک، مانند اندازه‌گیری ارتعاش شعاعی روی شفت‌های کوچکتر از 51 میلی‌متر (2 اینچ) یا موقعیت محوری روی اهداف مسطح کوچکتر از 15 میلی‌متر (0.6 اینچ) ایده‌آل است. این سیستم عمدتاً در کاربردهای زیر در ماشین‌های یاتاقان با فیلم سیال که در آنها شفت کوچک یا نمای جانبی کاهش یافته وجود دارد، استفاده می‌شود:

1. اندازه‌گیری ارتعاش شعاعی و موقعیت شعاعی
2. اندازه‌گیری‌های موقعیت محوری (رانش)
3. اندازه‌گیری سرعت و دور موتور صفر
4. مرجع فاز (سیگنال‌های فازور کلیدی)

طراحی سیستم مبدل 3300 XL NSv به آن اجازه می‌دهد تا هم جایگزین سیستم‌های مبدل 3300 RAM و هم جایگزین سیستم مبدل 190 سری 3000 یا سری 7000 شود. ارتقا از سیستم 3300 RAM به سیستم 3300 XL NSv ممکن است از پروب، کابل رابط و سیستم مانیتورینگ موجود با سنسور پروکسیمیتور 3300 XL NSv استفاده کند. ارتقا از سیستم مبدل سری 3000 یا سری 7000 باید پروب، کابل رابط و سنسور پروکسیمیتور را با قطعات NSv جایگزین کند.

اطلاعات سفارش

۳۵۰۰/۲۵-AA-BB-CC

الف: تعداد کانال‌ها
01
کارت Keyphasor تکی دو کاناله نیم‌ارتفاع (سفارش برای دو کانال)
02
دو کارت Keyphasor دو کاناله با ارتفاع نیم اینچ (سفارش برای ۴ کانال)

ب: نوع ماژول ورودی/خروجی
01
ماژول ورودی/خروجی با ترمینال‌های داخلی
02
ماژول ورودی/خروجی با ترمینال‌های خارجی
۰۳
ورودی/خروجی مانع داخلی با ترمینال‌های داخلی

04
ماژول ورودی/خروجی ایزوله با ترمینال‌های داخلی (طراحی شده برای استفاده با پیکاپ‌های مغناطیسی)
05
ماژول ورودی/خروجی ایزوله با ترمینال‌های خارجی (طراحی شده برای استفاده با پیکاپ‌های مغناطیسی)

ج: گزینه تأیید آژانس
۰۰
لازم نیست
01
CSA/NRTL/C (کلاس ۱، دسته ۲)
02
ATEX/IECEx/CSA (کلاس ۱، منطقه ۲)

یدکی

آداپتور کارت نیم‌قد

سوالات متداول:

۱. فضای مورد نیاز رک برای 3500/25 149369-01 چیست؟ ?

ماژول اصلی

۱ شیار جلویی نیم‌قد
ماژول‌های اصلی نیم‌ارتفاع برای نصب در اسلات‌های تمام‌ارتفاع به آداپتور نصب مخصوص نیاز دارند. کاربر می‌تواند ماژول‌های اصلی را در هر یک از ۱۴ اسلات موجود قرار دهد. هر رک نمی‌تواند بیش از دو ماژول اصلی داشته باشد، یکی در نیم‌اسلات بالایی و یکی در نیم‌اسلات پایینی. .

ماژول‌های ورودی/خروجی
۱ شیار عقب تمام قد

2. منبع تغذیه مبدل کلید فازور چیست؟ ۳۵۰۰/۲۵ ۱۴۹۳۶۹-۰۱ ?
-24 ولت DC، حداکثر 40 میلی آمپر در هر کانال.

لینک دیتاشیت:

مبدل مجاورتی Bently Nevada NSv 123616-01 پی دی اف برگه اطلاعات
