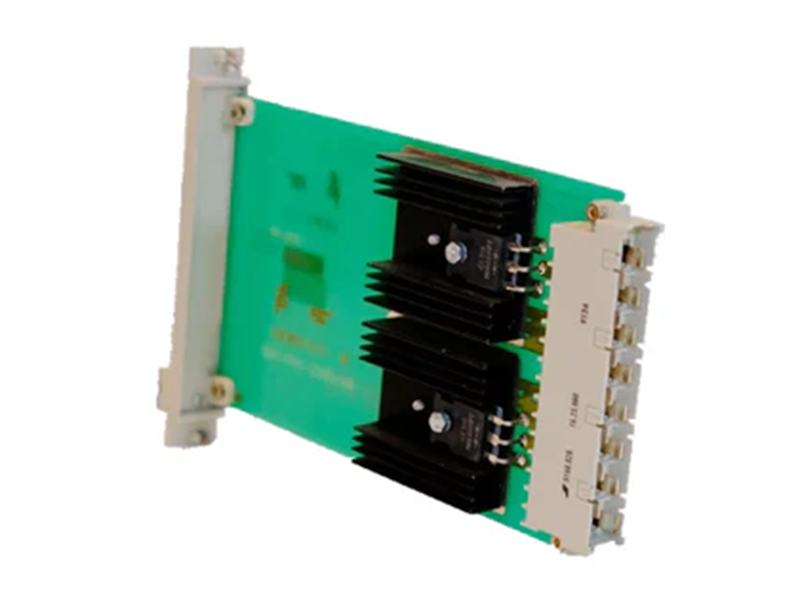

ماژول توزیع منبع تغذیه هانیول 10303/1/1

شرح:

Honeywell 10303/1/1 PSD یک ماژول توزیع منبع تغذیه (PSD) است که در سیستم‌هایی با قطعات مرکزی افزونه و منبع تغذیه غیر افزونه استفاده می‌شود. وظیفه اصلی آن ترکیب خروجی واحدهای منبع تغذیه (PsUsj) در قطعات مرکزی افزونه به یک منبع تغذیه 5 ولت DC برای بخش ورودی/خروجی غیر افزونه سیستم است. برای هر ماژول PSU یک ماژول توزیع منبع تغذیه مورد نیاز است. این امر توزیع توان و تنظیم ولتاژ ثابت را در سراسر سیستم تضمین می‌کند.

مشخصات:

شماره محصول: 10303/1/1

تاییدیه‌ها: CE، TUV، UL
نسخه‌های نرم‌افزار: همه
فضای مورد نیاز: ۴ عدد TE، ۳ عدد HE (۴ عدد HP، ۳ عدد U)
برق مورد نیاز: ندارد (ماژول غیرفعال).
حداکثر جریان: 20 آمپر (محدودیت اتلاف ماژول)
حداکثر افت ولتاژ رو به جلو: 0.55 ولت
حداکثر ولتاژ معکوس: 30 ولت
نوع اتصال: DIN 41612-H15 P(faston) حداکثر.
جریان کانکتور: 10 آمپر در هر پین

ویژگی‌ها:

• توزیع برق پایدار

برق قابل اعتماد را برای ورودی/خروجی‌های غیر افزونه تضمین می‌کند.

• طراحی جمع و جور

در محفظه‌های صنعتی استاندارد جای می‌گیرد.

• تبدیل توان افزونه به غیر افزونه

خروجی‌های PSUهای اضافی را در یک منبع تغذیه 5 ولت DC برای ورودی/خروجی‌های غیر اضافی ترکیب می‌کند.

• مدیریت افت ولتاژ

برق را از طریق ماژول هدایت می‌کند تا افت ولتاژ مساوی بین قسمت مرکزی و بخش I/O ایجاد شود.

• نصب در مجاورت

برای به حداقل رساندن افت ولتاژ ناشی از مقاومت سیم‌کشی، نیاز به نصب در کنار ماژول‌های PSU دارد.

• تعمیر و نگهداری آسان

ماژول‌های PSD فقط با خاموش بودن منبع تغذیه قابل تعویض هستند و این امر ایمنی و یکپارچگی سیستم را تضمین می‌کند.

لینک دیتاشیت:

ماژول توزیع منبع تغذیه هانیول 10303/1/1 پی دی اف برگه اطلاعات
