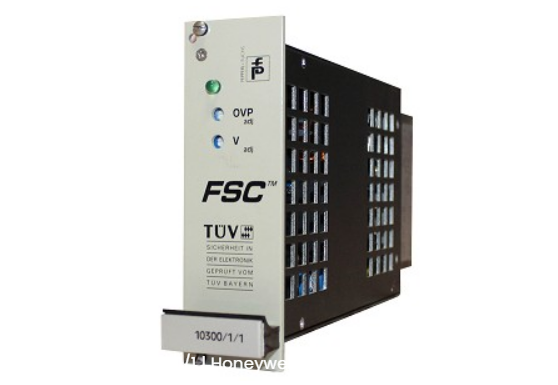

ماژول مبدل هانیول 10300/1/1

شرح:

بردهای ورودی آنالوگ پیشرفته هانیول، ماژول‌های الکترونیکی هستند که در سیستم‌های کنترل صنعتی استفاده می‌شوند. وظیفه اصلی آنها تبدیل سیگنال‌های آنالوگ (مانند ولتاژ، جریان و دما) از سنسورها یا سایر دستگاه‌ها به سیگنال‌های دیجیتال برای پردازش و تجزیه و تحلیل توسط سیستم‌های کنترل مانند PLCها یا DCSها است. این ماژول‌ها معمولاً دارای دقت بالا، قابلیت اطمینان بالا و عملکرد چند کاناله هستند و به طور گسترده در کنترل فرآیند، اتوماسیون و سایر زمینه‌ها مورد استفاده قرار می‌گیرند.

مشخصات:

شماره محصول: 10300/1/1

جریان: کمتر از ۳.۹ آمپر در ۲۴ ولت دی‌سی
ولتاژ: 24 ولت DC (-15%...+30%)
جریان هجومی: کمتر از ۱۸ آمپر
دمای محیط: 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت)
ولتاژ خروجی: 5 ولت DC با حفاظت در برابر ولتاژ اضافی
میزان موج: <40mVp-p (در بار کامل)
جریان خروجی: 12 آمپر در دمای 0 درجه سانتیگراد تا 45 درجه سانتیگراد (32 درجه فارنهایت تا 113 درجه فارنهایت) 8 آمپر در دمای 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت)
زمان نگهداری: O میلی‌ثانیه
تنظیم ولتاژ خروجی (ولتاژ تنظیمی): ۵.۰۰ ولت دی‌سی
حفاظت در برابر اضافه ولتاژ (OVP adj): 5.75 Vdc
راندمان: ۷۰٪

ویژگی‌ها:

• طراحی ایمن در برابر خرابی

خروجی‌های ماژول در برابر خرابی ایمن هستند، به این معنی که در صورت بروز خطا یا قطع برق، به حالت ایمن می‌روند.

• ایمنی RFil/EMl

این ماژول به گونه‌ای طراحی شده است که در برابر تداخل فرکانس رادیویی (RFl) و تداخل الکترومغناطیسی (EMl) مصون باشد.

• طراحی با چگالی بالا

۱۶ کانال ورودی آنالوگ را در یک فضای جمع و جور جای می‌دهد و باعث صرفه‌جویی در فضای ارزشمند رک می‌شود.

• محدوده ورودی وسیع

سیگنال‌های ورودی آنالوگ از 0 تا 4.1 ولت را می‌پذیرد، با حسگرها و فرستنده‌های مختلف سازگار است.

• دقت بالا

دارای مبدل آنالوگ به دیجیتال ۱۲ بیتی با دقت کمتر از ۰.۲۵٪ برای اندازه‌گیری دقیق سیگنال.

• ساخت و ساز ناهموار

ساخته شده برای مقاومت در برابر شرایط سخت صنعتی، با محدوده دمای عملیاتی -40 تا 70 درجه سانتیگراد و رتبه IP67 برای مقاومت در برابر گرد و غبار و آب.

لینک دیتاشیت:

ماژول مبدل هانیول 10300/1/1 پی دی اف برگه اطلاعات
