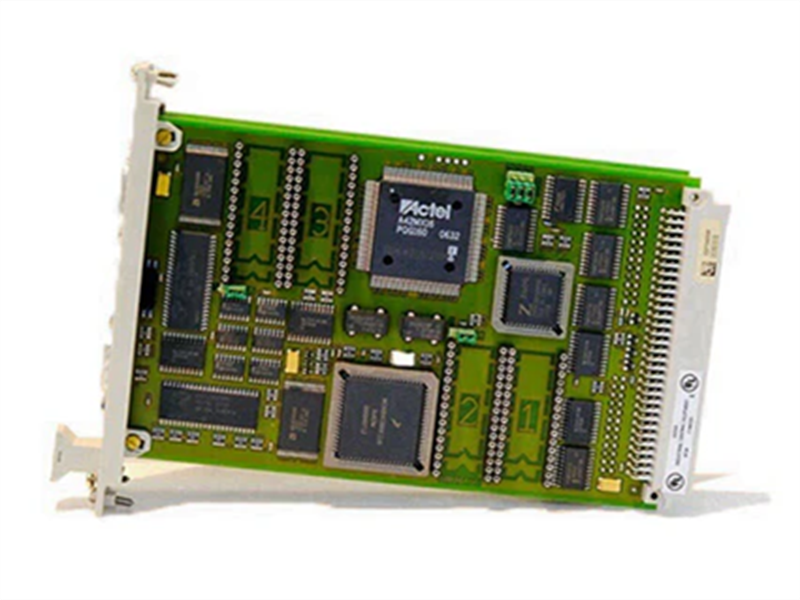

ماژول واحد پردازش مرکزی هانیول 10012/1/2

شرح:

حافظه فلش واحد پردازش مرکزی ماژول Honeywell 10012/1/2 برای مدیریت کارآمد داده‌ها و یکپارچه‌سازی یکپارچه در سیستم‌های اتوماسیون صنعتی طراحی شده است.

Honeywell 10012/1/2 یک سنسور فشار جمع و جور و سبک وزن است که برای کاربردهای اتوماسیون صنعتی دشوار طراحی شده است. این سنسور دقت و تکرارپذیری بالایی را برای اندازه‌گیری دقیق فشار در طیف وسیعی از فشار ارائه می‌دهد. این سنسور معمولاً در چارچوب‌های TDC 3000 یا Experion Process Knowledge System (PKS) استفاده می‌شود. این ماژول به عنوان واحد پردازش اصلی، منطق کنترل را اجرا و داده‌ها را برای کاربردهای اتوماسیون صنعتی که نیاز به ایمنی و قابلیت اطمینان بالا دارند، مانند نفت و گاز، فرآوری شیمیایی و تولید برق، مدیریت می‌کند. این سنسور که برای ادغام یکپارچه و عملکرد کارآمد طراحی شده است، کنترل دقیق و عملکرد مقاوم در برابر خطا را در محیط‌های فرآیندی بحرانی تضمین می‌کند.

مشخصات:

شماره محصول: 10012/1/2

تاییدیه‌ها: CE؛ TÜV، UL در انتظار تاییدیه
کلاس ایمنی: AK1-6 (AK6 در حالت افزونه)
نسخه‌های نرم‌افزار: = ۵۰۰
فضای مورد نیاز: ۴ عدد TE، ۳ عدد HE (= ۴ عدد HP، ۳ عدد U)
برق مورد نیاز: ۵ ولت DC 35 میلی آمپر؛ ۲۴ ولت DC 35 میلی آمپر
تعداد کانال‌های ورودی: ۱۶
محدوده ورودی: 0 تا 4.1 ولت
مقاومت ورودی: > 1 مگا اهم
مبدل آنالوگ به دیجیتال: ۱۲ بیتی
عدم دقت مبدل A/D: ± 1 LSB
عدم دقت ماژول: <0.25%
حداکثر مطلق سیگنال ورودی: ± ۳۶ ولت دی سی
تداخل بین کانال‌ها: > 60 دسی‌بل
دمای عملیاتی: 0 تا 60 درجه سانتیگراد

ویژگی‌ها:

• پردازش پرسرعت

منطق و الگوریتم‌های پیچیده را به طور کارآمد اجرا کنید.

• ظرفیت حافظه بالا

برنامه‌ها، داده‌ها و گزارش‌های تاریخی گسترده را ذخیره کنید.

• گزینه‌های افزونگی

افزونگی در حالت آماده به کار (Hot-standby) برای برنامه‌های حیاتی جهت تضمین عملکرد مداوم در صورت خرابی پردازنده.

• تشخیص داخلی

قابلیت‌های جامع خودآزمایی برای شناسایی و گزارش سریع خطاها.

• مقیاس‌پذیری

امکان گسترش قابلیت‌های سیستم با افزودن ماژول‌های ورودی/خروجی یا ارتباطی بیشتر.

• پردازش سیگنال دیجیتال قابل اعتماد

تضمین کنترل دقیق و پایدار سیگنال ورودی برای فرآیندهای صنعتی مختلف.

• انزوا

از سیگنال‌ها محافظت می‌کند و یکپارچگی را در محیط‌های خشن حفظ می‌کند.

• پیکربندی انعطاف‌پذیر

قابل تنظیم برای تطابق با نیازهای مختلف سیستم کنترل.

• رابط کاربرپسند

تنظیم پارامترها و تشخیص خطا را برای عملکرد و نگهداری کارآمد، ساده می‌کند.

سوالات متداول:

سوال ۱: چراغ‌های نشانگر (LED) روی این ماژول چه چیزی را نشان می‌دهند؟ چگونه می‌توانم با استفاده از چراغ‌های نشانگر، وضعیت را تعیین کنم؟

این رایج‌ترین سوال در مورد عیب‌یابی است. این ماژول معمولاً چندین نشانگر LED دارد:

A1: چراغ RUN (اجرا): چشمک زدن ثابت یا منظم نشان می‌دهد که CPU به طور عادی کار می‌کند. خاموش یا چشمک زدن غیرعادی نشان دهنده نقص CPU، از دست رفتن برنامه یا مشکل برق است.

چراغ COM/NET (ارتباط): چشمک زدن نشان دهنده ارتباط داده با کامپیوتر میزبان یا سایر دستگاه‌های موجود در شبکه است. روشن یا خاموش بودن چراغ ممکن است نشان دهنده خطای پیکربندی شبکه، مشکل مقاومت انتهایی یا خرابی پورت ارتباطی باشد.

چراغ BATT (باتری): روشن شدن (معمولاً قرمز یا زرد) نشان دهنده ضعیف بودن باتری پشتیبان است. این یک هشدار مهم است؛ باتری برای حفظ داده‌های برنامه و پیکربندی در RAM در هنگام قطع برق استفاده می‌شود. باید در اسرع وقت تعویض شود؛ در غیر این صورت، قطع برق منجر به از دست رفتن برنامه خواهد شد.

س ۲: چگونه می‌توانم این ماژول CPU را تعویض یا نگهداری کنم؟ چه اقدامات احتیاطی باید انجام دهم؟
A2: هشدار مهم: همیشه قبل از شروع به کار، برق را قطع کنید! با این حال، به توالی منطقی توجه کنید.

روش پشتیبان‌گیری: قبل از انجام هرگونه عملیات سخت‌افزاری، برنامه کنترل فعلی، پایگاه داده و پیکربندی باید به طور کامل آپلود شده و با استفاده از نرم‌افزار پیکربندی اصلی سازنده (مانند Honeywell CARE، ابزارهای EBI) از کنترلر آنلاین پشتیبان‌گیری شود. این مهم‌ترین مرحله است.

تنظیمات جامپر/سوئیچ ضبط: ماژول ممکن است دارای سوئیچ‌های DIP یا جامپرهایی باشد که برای تنظیم آدرس‌ها (مانند آدرس‌های C-Bus) و نرخ انتقال داده (baud rate) ارتباطی استفاده می‌شوند. قبل از جداسازی قطعات، با تلفن خود عکس بگیرید یا اطلاعات دقیق را ضبط کنید.

باتری‌های یدکی را آماده کنید: اگر تعمیر و نگهداری برنامه‌ریزی شده است، از قبل یک باتری لیتیومی ۳.۶ ولت یا ۳ ولت با مشخصات مشابه خریداری کنید (معمولاً یک باتری بشکه‌ای شکل قابل جابجایی).

تعویض ماژول: پس از خاموش کردن، ماژول را با دقت از شیار صفحه پشتی خارج کرده و ماژول جدید را وارد کنید، مطمئن شوید که تمام تنظیمات جامپر با ماژول اصلی مطابقت دارد.

برنامه بازیابی: پس از روشن کردن، از نرم‌افزار برای دانلود برنامه پشتیبان‌گیری شده به پردازنده جدید استفاده کنید.

لینک دیتاشیت:

ماژول واحد پردازش مرکزی هانیول 10012/1/2 پی دی اف برگه اطلاعات
