تولید |
ای بی بی |
|
مدل |
07 دی 92 |
| شماره پ.ن. |
GJR5252400R0101 |
|
کاتالوگ |
ای سی۱۶۰ |
|
توضیحات |
واحدهای پردازنده افزونه |
| مبدا | سوئد |
| کد HS |
۸۵۰۴۴۰۸۲ |
| ابعاد |
28 * 21 * 14 (سانتی متر) |
| وزن | ۱.۸ کیلوگرم |
شرح:

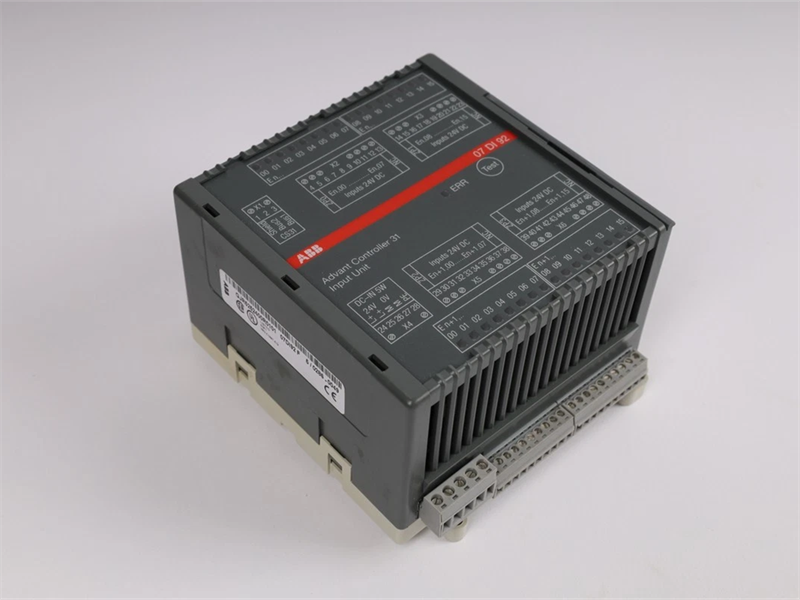

ماژول ورودی دیجیتال 07 DI 92 به عنوان یک ماژول ریموت روی باس سیستم CS31 استفاده می‌شود. این ماژول شامل 32 ورودی، 24 ولت DC، در 4 گروه با ویژگی‌های زیر است:
• 4 گروه از ورودی‌ها از نظر الکتریکی از یکدیگر و از بقیه واحد ایزوله هستند.
• این ماژول دو آدرس دیجیتال برای ورودی‌های روی گذرگاه سیستم CS31 اشغال می‌کند.
این دستگاه با ولتاژ تغذیه 24 ولت DC کار می‌کند.
اتصال باس سیستم از بقیه واحد از نظر الکتریکی ایزوله شده است.
نمایشگر و عناصر عملیاتی روی پنل جلویی
۱ عدد ۳۲ عدد LED سبز برای نشان دادن وضعیت سیگنال ورودی‌ها
۳ چراغ LED قرمز برای نمایش پیام‌های خطا
۴ دکمه تست
اتصال الکتریکی

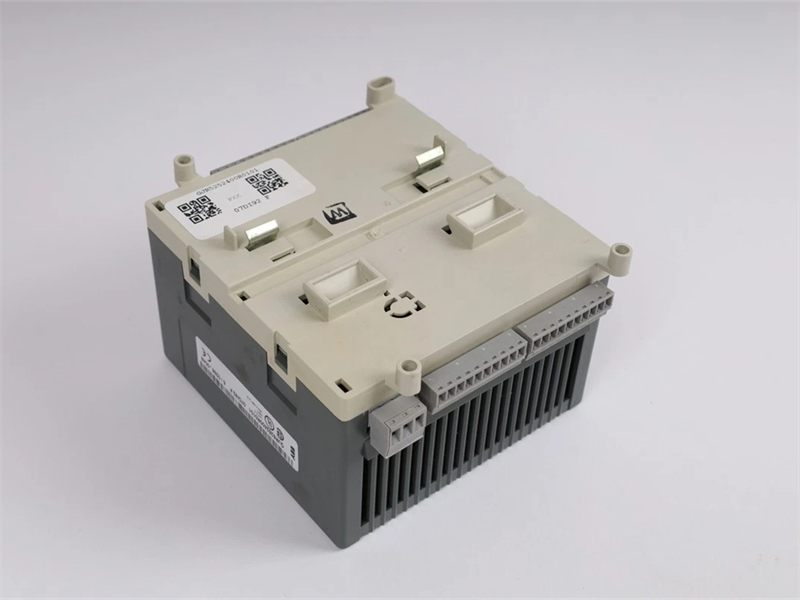

این ماژول را می‌توان روی ریل DIN (با ارتفاع ۱۵ میلی‌متر) یا با ۴ پیچ نصب کرد. تصویر زیر اتصال الکتریکی ماژول ورودی را نشان می‌دهد.
آدرس‌دهی
برای دسترسی صحیح واحد پایه به ورودی‌ها و خروجی‌ها، باید برای هر ماژول یک آدرس تنظیم شود. شرح مفصلی در مورد «آدرس‌دهی» را می‌توانید در فصل «آدرس‌دهی» واحدهای پایه و کوپلرها بیابید.
تنظیم آدرس با سوئیچ DIL واقع در زیر پوشش کشویی در سمت راست محفظه ماژول انجام می‌شود. هنگام استفاده از واحدهای پایه 07 KR 91، 07 KT 92 تا 07 KT 97 به عنوان مدیر گذرگاه، تخصیص آدرس‌های زیر اعمال می‌شود.
توجه:
ماژول 07 DI 92 موقعیت سوئیچ آدرس را فقط در طول مقداردهی اولیه پس از روشن شدن برق می‌خواند، به این معنی که تغییرات تنظیمات در حین کار تا مقداردهی اولیه بعدی بی‌اثر خواهند ماند.
پیکربندی ورودی/خروجی
هیچ داده پیکربندی برای 07 DI 92 لازم نیست.
عملیات عادی
• ماژول پس از وصل شدن برق، به طور خودکار راه‌اندازی می‌شود. در طول این مدت، تمام LEDها روشن می‌شوند.
• وقتی گذرگاه سیستم CS31 اجرا نمی‌شود، LED شماره ۳ چشمک می‌زند
• پس از اینکه گذرگاه سیستم به درستی کار می‌کند و دستگاه هیچ خطایی را تشخیص نمی‌دهد، LED 3 دوباره خاموش می‌شود.
• ۳۲ چراغ LED سبز ۱ وضعیت سیگنال ۳۲ ورودی را نشان می‌دهند.
نمایشگرها
با فشار دادن دکمه تست، تست LED آغاز می‌شود. همه LEDها باید روشن شوند. پس از آن، موقعیت سوئیچ آدرس به مدت حدود ۳ ثانیه توسط LEDهای ۰۰ تا ۰۷ که توسط ماژول ۰۷ DI ۹۲ در طول مقداردهی اولیه تنظیم شده است، نمایش داده می‌شود. در این حالت، LED ۰۰ تنظیمات سوئیچ ۱ را نشان می‌دهد (LEDهای ۰ تا ۷ به سوئیچ‌های ۱ تا ۸ اختصاص داده شده‌اند).
فارماتر:
محدوده دمای مجاز در حین کار ۰...۵۵ درجه سانتی‌گراد
ولتاژ تغذیه نامی ۲۴ ولت جریان مستقیم
ولتاژ سیگنال اسمی در ورودی‌ها وی دی سی
حداکثر مصرف فعلی ۰.۱۵ آمپر
حداکثر ظرفیت بار اسمی برای پایانه‌های تغذیه ۴.۰ آمپر
حداکثر اتلاف توان در داخل واحد ۱۰ وات
محافظت در برابر قطبیت نادرست ولتاژ تغذیه بله
منبع تغذیه حداکثر ۲.۵ میلی‌متر مربع
گذرگاه سیستم CS31 حداکثر ۲.۵ میلی‌متر مربع
پایانه‌های سیگنال حداکثر ۱.۵ میلی‌متر مربع
پتانسیل‌های مرجع ZP0، ZP1، ZP2، ZP3 حداکثر ۱.۵ میلی‌متر مربع
تعداد ورودی‌ها ۳۲
تعداد رابط‌ها ۱ رابط گذرگاه سیستم CS31
تنظیم آدرس سوئیچ کدگذاری زیر پوشش واقع در سمت راست محفظه
نمایشگرهای عملیات و خطا در مجموع ۳۳ عدد LED
